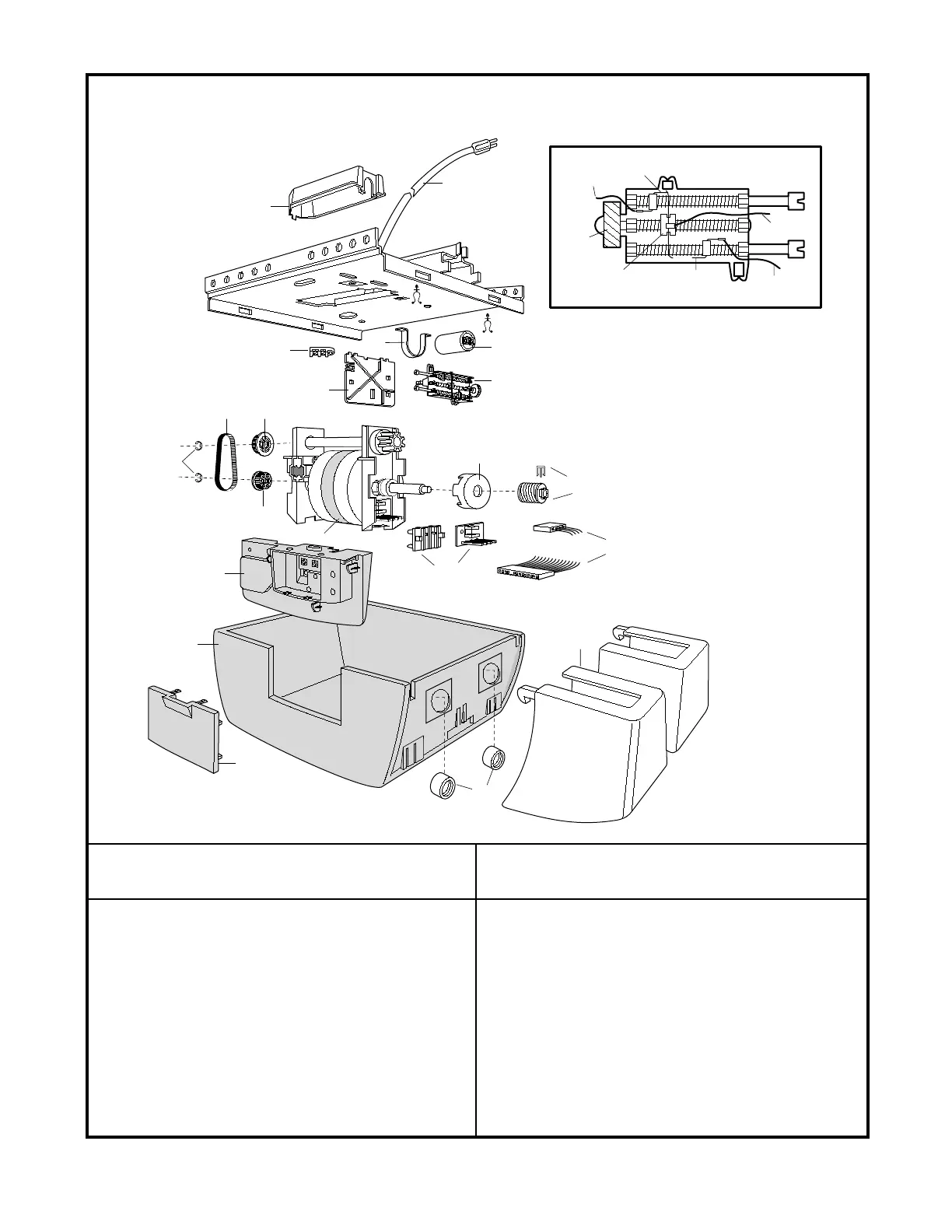

Pièces de rechange
33
w
rew Drive
94
DN
UP
Fil
marron
(Bas)
Contact
UNITÉ D'INTERRUPTEUR
DE LIMITE
Fil
gris
Fil
jaune
(Haut)
Contact
Contact de
limite centrale
Pignon
d'entraînement
2
1
4
5
7
13
17
16
9
12
8
14
15
10
6
11
3
8c
8a
8b
8d
Unité de moteur
NO. DE.
RÉF. PIÈCE DESCRIPTION
1 31D426 Couvercle d'axe de transmission
2 41B4245 Fil d'alimentation secteur
3 30B363 Condensateur – 1/2 HP
4 12A373 Support de condensateur
5 41A3150 Bornier avec vis
6 41D4671 Unité d'interrupteur de limite
7 12D554 Support d'interrupteur de limite
8 41D4759 Unité complète de moteur
d'entraînement, avec
8a 144B41 Poulie à 22 dents
8b 144B42 Poulie à 28 dents
8c 20C14 Courroie d'entraînement
8d 158A69 Anneau de fixation
NO. DE.
RÉF. PIÈCE DESCRIPTION
9 41A4843 Coupe d'interrupteur
10 41A4837 Vis sans fin et fixation
11 41C4669 Unité de câblage
12 41C4672 Unité de détecteur de TPM
13 41D4674-14C Unité de carte logique
de récepteur
14 41D4839-9 Couvercle – Commander
15 1C4840-2 Porte d'accès au centre de contrôle
16 175C123 Douille d'ampoule
17 108D47 Cache-lampe
