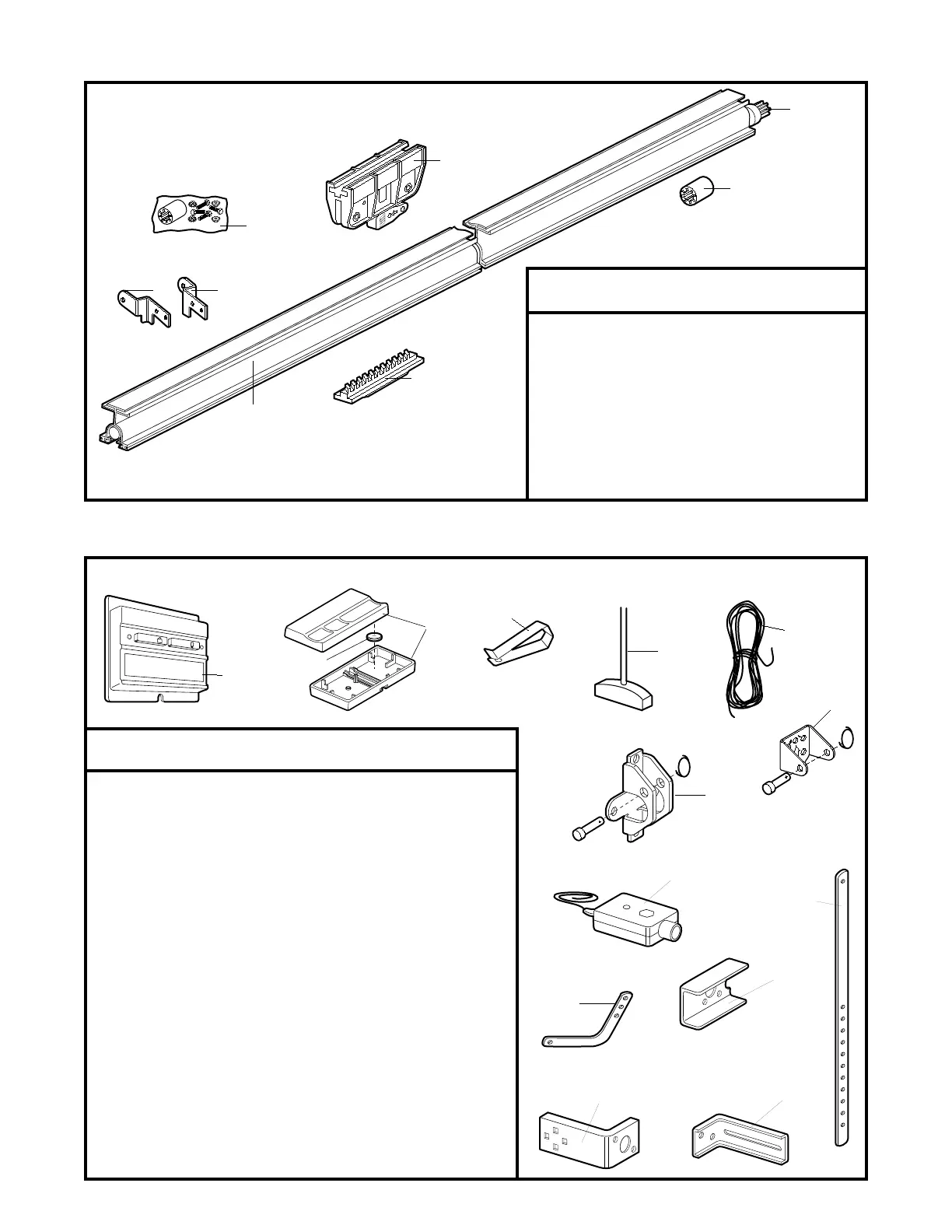

Unité de rail
32
NO. DE
RÉF. PIÈCE DESCRIPTION
1 41A4795 Sac de matériel (comprend un
coupleur de pignon)
2 12B569-1 Support de rail gauche
3 12B569-2 Support de rail droit
4 81C168 Rail
5 41C4677 Ensemble de chariot complete
6 1D4828-1 Rail en T mono-pièce
7 41A4836 Kit de pignon
d'entraînement
8 25A18 Coupleur de pignon
Pièces de rechange
7
UP
CEILING MOUNT ONLY
10
12
LIGHT
LOCK
1
4
NOTICE
5
6
11
14
13
9
8
3
2
Pièces d'installation
NO. DE
RÉF. PIÈCE DESCRIPTION
1 41A4202-8B Panneau de contrôle de porte multi-fonctions
2 41A5056-3RGD Boîtier de télécommande à trois canaux
(sans circuit)
3 10A20 Pile au lithium 3V2032
4 29B137 Pince de pare-soleil pour télécommande
5 41A2828 Corde de détachement manuel &
ensemble de poignée
6 217A238 Fil électrique à deux conducteurs -
blanc & blanc/rouge
7 41A5047 Monture de porte avec clavette & fixation
8 41A4353 Support d'en-tête avec clavette & fixation
9 41A4373A Kit de détecteur de sécurité (oeillets récepteur
et émetteur avec fil en cuivre isolé à
deux conducteurs de 3')
10 178B34 Section de bras de porte droit
11 12B483 Support à cornière en C
12 178B35 Section de bras de porte courbée
13 12B484 Support à trous carrés
14 12B485 Support à fente
NON ILLUSTRÉ
41A4116 Matériel de détecteur de sécurité
41A4675-4 Sac de matériel d'installation (voir page 3)
114A2282 Manuel d'utilisateur
