Portes MONO-PIÈCE

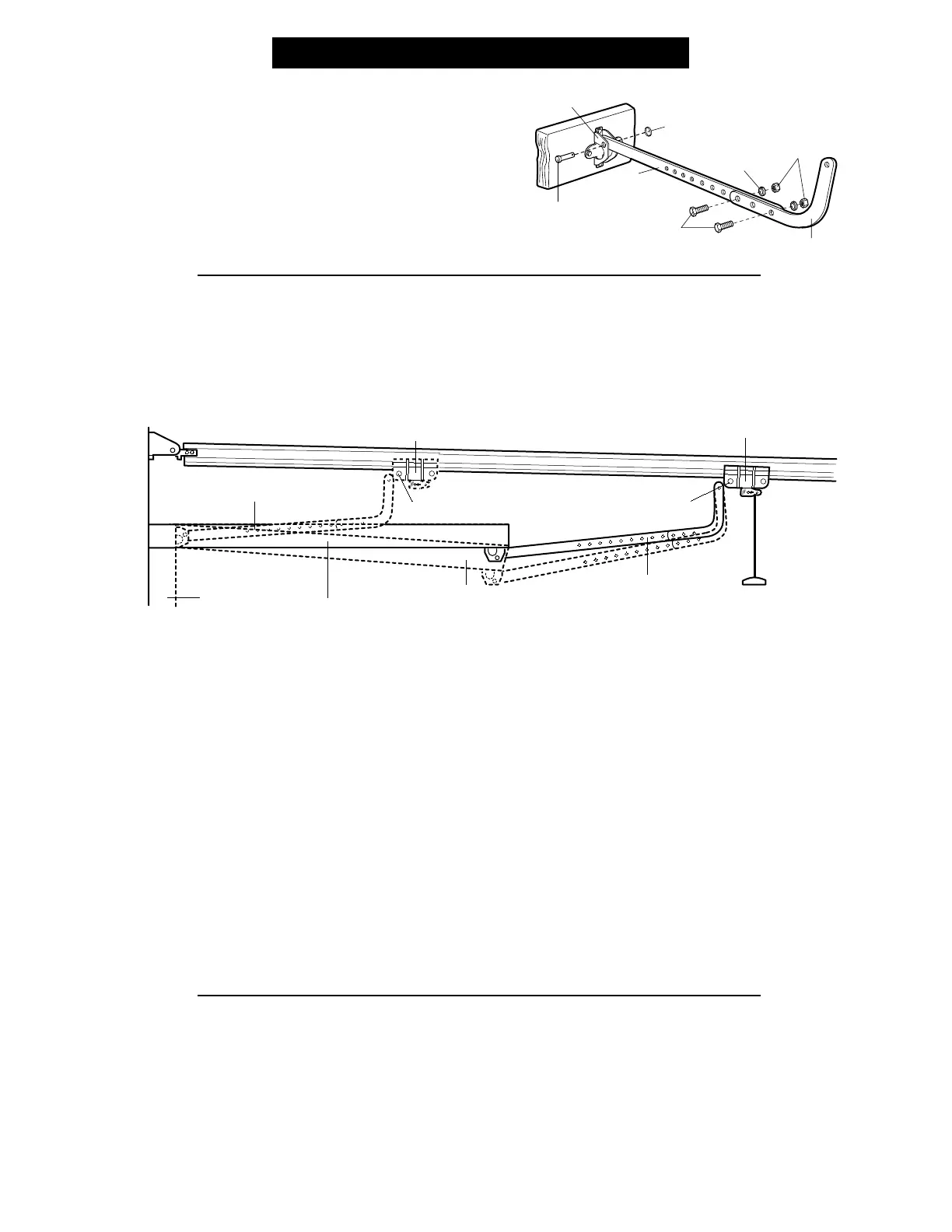

Montage du bras de porte:
• Attachez ensemble les sections de bras de porte droite et
courbée selon la longueur la plus longue possible (avec
une superposition de trous de l'ordre de 2 ou 3).
• La porte étant fermée, veuillez connecter le bras de porte
à section droite à la monture de porte en utilisant une
clavette 5/16"-1-1/4".
• Complétez la montage en utilisant un anneau de fixation.
Dans le cas des portes mono-pièce, les limites de course doivent être réglées avant de connecter le bras de porte. Les vis
de réglage de limites sont situées sur le panneau de côté droit indiqué sur la page 24. Suivez les procédures de réglage
suivantes données ci-dessous.
Procédures de réglage pour les portes mono-pièce
Réglage de porte ouverte:
Diminution de la limite de course vers le HAUT
•
Tournez la vis de réglage de course vers le HAUT dans
le sens inverse des aiguilles d'une montre de 5 1/2 tours.
•
Appuyez sur la barre poussoir du contrôle de porte. Le
chariot se déplace dans la position complètement
ouverte.
•
Soulevez la porte manuellement en position ouverte
(parallèle au sol) et soulevez la bras de porte vers le
chariot. Le bras devrait toucher le chariot juste en
arrière du trou de connexion du bras de porte. Reportez-
vous aux positions de chariot/bras de porte
complètement ouvertes dans l'illustration. Si le bras ne
s'étend pas assez loin, réglez davantage la limite. Un
tour complet équivaut à 2" de course de chariot.
Réglage de porte fermée:
Diminution de la limite de course vers le BAS
• Tournez la vis de réglage de course vers le BAS dans le
sens des aiguilles d'une montre de 5 tours complet.
• Appuyez sur la barre poussoir du contrôle de porte. Le
chariot se déplace dans la position complètement
fermée.
• Fermez manuellement la porte et soulevez la bras de
porte vers le chariot. Le bras devrait toucher le chariot
juste en avant du trou de connexion du bras de porte.
Reportez-vous aux positions de chariot/bras de porte
complètement fermées dans l'illustration. Si le bras est
situé en arrière du trou de connexion, réglez davantage
la limite. Un tour complet équivaut à 2" de course de
chariot.
Connection du bras de porte sur le chariot:
• Fermez la porte et joignez le bras courbé au trou de connexion situé dans le chariot en utilisant la clavette restante.
Il peut s'avérer nécessaire de soulever légèrement la porte afin d'effectuer la connexion.
• Complétez la connexion à l'aide d'un anneau de fixation.
• Faites effectuer un cycle de déplacement complet à l'ouvre-porte. Si la porte est légèrement inclinée vers "l'arrière" en
position complètement ouverte comme illustré dans le diagramme, diminuez la course vers le HAUT jusqu'à ce que la
porte soit parallèle au sol.
23
