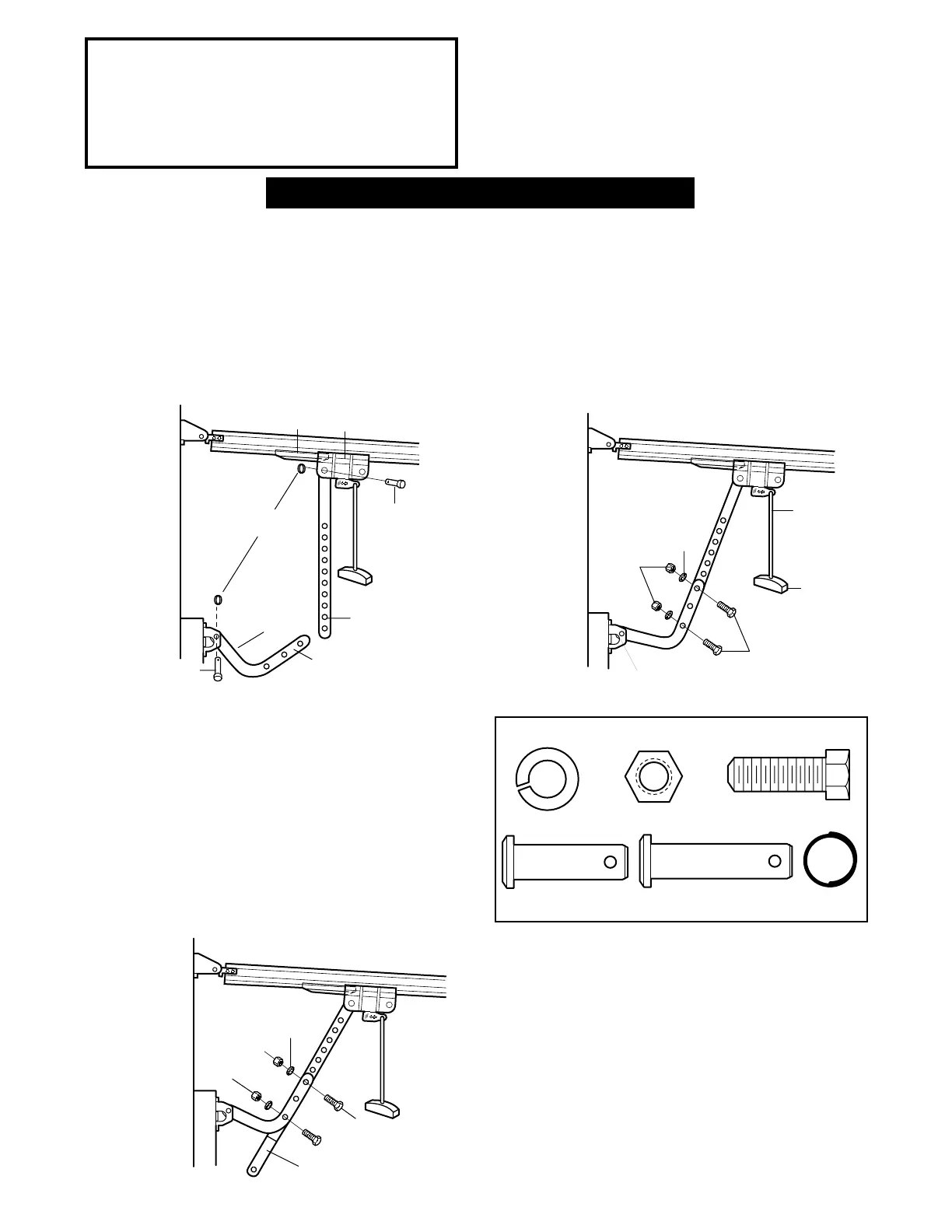

ÉTAPE 13 DE L'INSTALLATION
Fixation du bras de porte sur le chariot
Suivez les instructions qui s'appliquent à votre
type de porte comme illustré ci-dessous et sur la
page 23.
Assurez-vous que votre porte de garage est complètement fermée. Tirez la poignée de détachement manuel pour
déconnecter le chariot extérieur du chariot intérieur. Faites glisser le chariot extérieur en arrière (à l'écart de la
porte) d'environ 2" comme illustré dans les figures 1, 2 et 3.
Figure 2:
• Joignez les deux bras ensemble. Trouvez deux paires
de trous qui s'alignent et joignez les deux parties.
Sélectionnez des trous qui sont aussi distants que
possible les uns des autres pour augmenter la rigidité
du bras de porte.
Figure 3:
• Si les trous du bras courbé sont au-dessus des trous du
bras droit, déconnectez le bras droit. Coupez environ
6" de l'extrémité non percée. Reconnectez le bras au
chariot en plaçant la partie coupée vers le bas ainsi
qu'illustré.
• Joignez les deux bras ensemble.
• Trouvez deux paires de trous qui s'alignent et attachez
les deux bras à l'aide de vis, de rondelles de blocage
et d'écrous.
Procédez à l'étape 1 de la procédure de réglage
indiquée à la page 24. Le chariot se ré-engage
automatiquement lorsque l'ouvre-porte est
utilisé.
22
Figure 1:
• Attachez le bras de porte droit sur le chariot extérieur
en utilisant de clavette 5/16"x1". Terminez la
connexion en utilisant un anneau de fixation.
• Attachez la partie courbée sur la monture de porte, de
la même façon, à l'aide d'un clavette 5/16"x1-1/4".
Figure 1 Figure 2
Figure 3
Portes à PLUSIEURS SECTIONS uniquement
