Afin de réduire les risques d’électrocution, votre ouvre-porte
de garage est doté d’un connecteur de type mise à la terre
comportant un troisième plot. Ce plot pourra seulement être
utilisé avec une prise de type mise à la terre.
Si le connecteur ne rentre pas dans la prise que vous avez,
veuillez contacter un technicien qualifié pour installer un prise
correcte.
• Si le connecteur ne rentre pas dans la prise que vous
avez, veuillez contacter un technicien qualifié pour
installer un prise correcte.

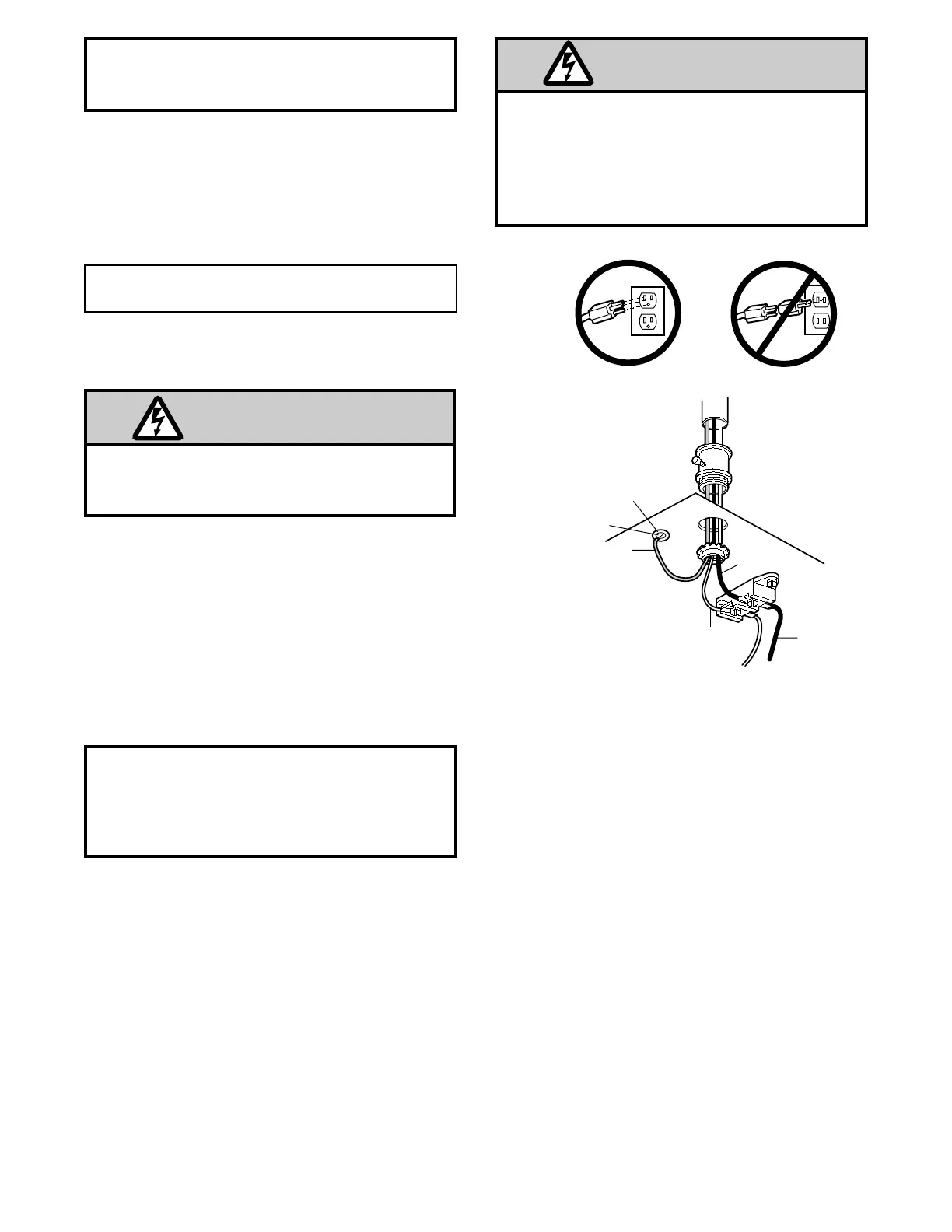

ÉTAPE 8 DE L'INSTALLATION
Besoins électriques
Pour effectuer une connexion permanente par l'intermédiaire
du trou de 7/8" de diamètre situé au sommet de l'ouvre-porte
(en fonction du code local):
• Démontez les vis du couvercle de l'ouvre-porte et démontez
le couvercle.
• Démontez le conducteur à trois fils connecté.
• Connectez le fil noir (ligne) sur la vis située sur le terminal
en cuivre; le fil blanc (neutre) sur la vis située sur le
terminal argent; et le fil de terre situé sur le terminal vert de
mise à la terre. L'ouvre-porte doit être mis à la terre.
• Veuillez remettre le couvercle en place.
18
Pour éviter tout risque d'électrocution ou d'incendie,
l'installation et le câblage doivent être effectués conformément
aux codes d'installations électriques et de constructions
locaux.
N'utilisez PAS une rallonge, un adaptateur à deux fils, ou une
modification quelconque du connecteur destiné à assurer sa
compatibilité avec votre prise de courant.
Afin d'éviter des difficultés d'installation, ne faites
pas fonctionner l'ouvre-porte jusqu'à l'étape 9 ci-dessous.
Afin d'éviter tout risque d'électrocution, placez l'ouvre-
porte hors tension ainsi que le circuit que vous
comptez utiliser pour la connexion permanente.
Alignement des détecteurs de sécurité
• Brancher l’ouvre-porte. Les témoins verts des cellules émettrice
et réceptrice s’allumeront et le resteront si les connexions
électriques sont bonnes et si l’alignement est bon. Si le témoin
de la cellule réceptrice est éteint (et que la trajectoire du
faisceau lumineux invisible n’est pas obstruée), aligner les deux
détecteurs.
Le témoin lumineux de l’oeil transmetteur sera allumé quel que
soit l’alignement ou l’obstruction. Si le témoin lumineux est
éteint, faible ou clignotant dans l’oeil récepteur (et le parcours du
faisceau de lumière invisible n’est pas obstrué), un alignement est
nécessaire.
• Desserrer l’écrou à oreilles de l’oeil transmetteur et réajuster, en
visant directement l’oeil récepteur. Verrouiller en place.
• Desserrer l’écrou à oreilles de l’oeil récepteur et ajuster le
capteur verticalement et/ou horizontalement jusqu’à ce qu’il
reçoive le faisceau du transmetteur. Lorsque le témoin lumineux
vert est allumé en continu, serrer l’écrou à oreilles.
Défauts de fonctionnement
1. Si, lorsque la pose est terminée, le témoin de la cellule
émettrice ne reste pas constamment allumé après
l’installation, s’assurer :
• Que le courant électrique parvient bien à l’ouvre-porte.
• Qu’il n’y a pas de court-circuit dans les fils blanc ou blanc/noir.
Ces courts-circuits peuvent se produire sous les agrafes ou à
hauteur des branchements des bornes filetées.
• Le câblage est bien fait entre les détecteurs et l’ouvre-porte.
• Qu’il n’y a pas de fil coupé.
2. Si le témoin de la cellule émettrice est allumé alors que le
témoin de la cellure réceptrice est éteint :
• Vérifier l’alignement.
• S’assurer que le fil de la cellule réceptrice n’est pas coupé.
3. Si le témoin lumineux de l’oeil récepteur est pâle, réaligner
l’un ou l’autre détecteur.
REMARQUE : Lorsque le parcours du faisceau invisible est
obstrué ou mal aligné pendant que la porte se ferme, la porte fera
marche arrière. Si la porte est déjà ouverte, elle ne se fermera
pas. Les témoins lumineux de l’ouvre-porte clignoteront 10 fois.
(Si les ampoules ne sont pas posées, 10 clics se feront entendre.)
Voir page 12.
ÉTAPE 9 DE L'INSTALLATION
Complétion de l'installation du
détecteur d'inversion assurant la
sécurité
