Vis de terminaux de panneau
de contrôle de porte
à fonctions multiples
ROUGE
BLANC
12

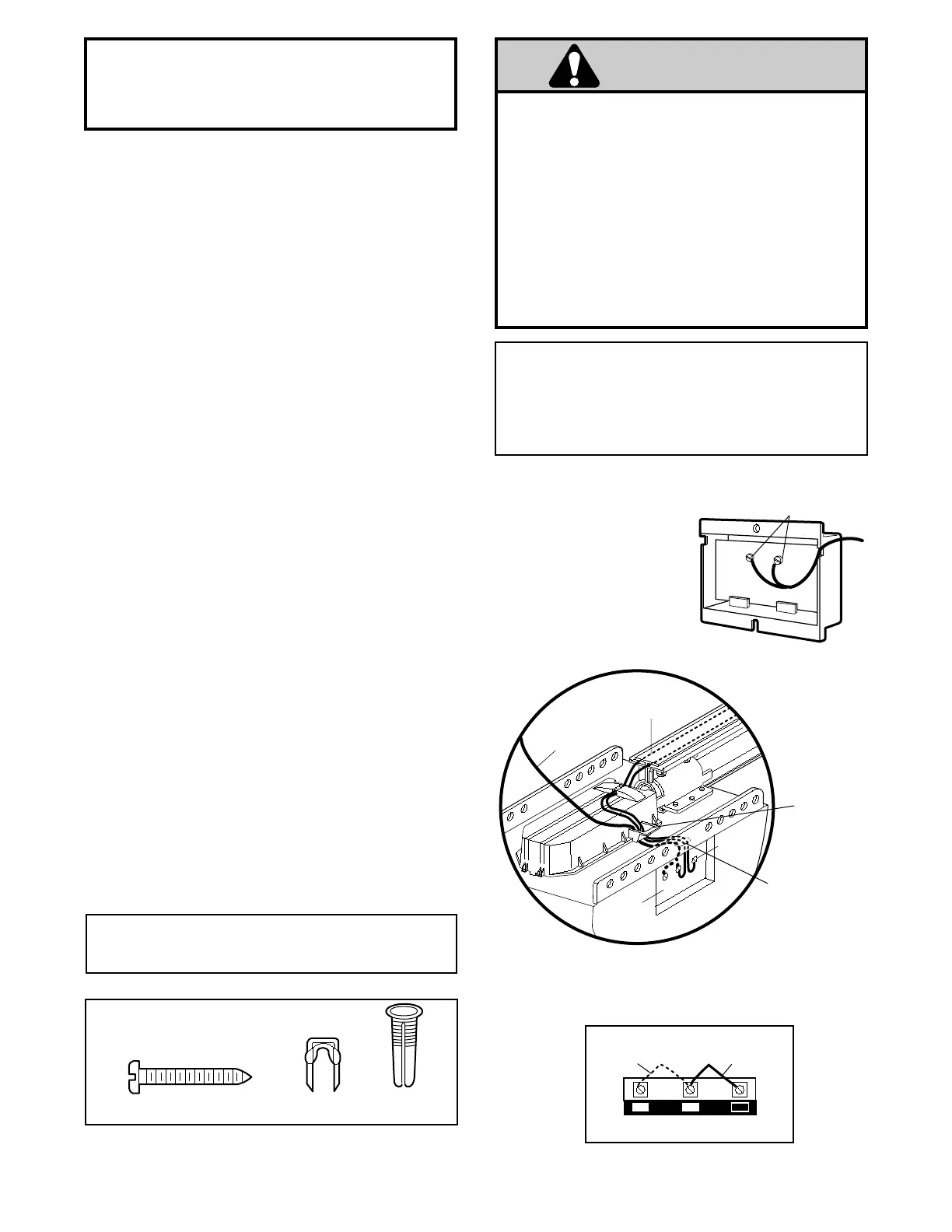

ÉTAPE 7 DE L'INSTALLATION
Installation du contrôle d'ouvre-porte
et connexion de tous les fils
17
Des enfants qui utilisent ou jouent avec un ouvre-porte de
garage peuvent se blesser ou blesser d'autres personnes.
La
porte de garage peut se fermer et provoquer des blessures
graves ou mortelles.
Veuillez installer le contrôle de porte (ou
tous les boutons poussoir supplémentaires nécessaires) en
dehors de la portée des enfants et à l'écart de toutes les parties
amovibles de la porte et du matériel de la porte,
mais placez-le
toutefois de manière à ce qu'il soit en vue de la porte.
Ne
permettez pas aux enfants d'utiliser le(s) bouton(s) poussoir(s)
ou la(les) télécommande(s).
Une porte de garage en mouvement peut blesser une personne
qui se trouverait piégée sous la porte.
Veuillez seulement activer
l'ouvre-porte lorsque la porte est réglée correctement, lorsque
vous la voyez clairement et lorsqu'il n'y a pas d'obstructions qui
pourraient empêcher le déplacement de la porte.
Installation du contrôle de porte
Placez le contrôle de porte en vue de la porte à une hauteur
minimum de 5 pieds hors d'atteinte des enfants en bas âge
et à l'écart de toutes les pièces en mouvement de la porte et
du matériel de la porte.
1. Dénudez 1/4" d'isolant de l'une des extrémité du fil
électrique et connectez la aux deux plots à vis situés au verso
du contrôle de porte en suivant le code de couleur suivant:
blanc sur 2 et blanc/rouge sur 1 (voir figure 1).
2. Le contrôle de porte à fonctions multiples utilise des vis
6ABx1". Lorsque vous installez le contrôle dans du placo-
plâtre, veuillez percer des trous de 5/32" et utilisez des
supports d'ancrage fournis.
3. Faites monter le fil électrique le long du mur et à travers le
plafond vers l'ouvre-porte. Utilisez des agrafes isolées pour
attacher le fil à plusieurs endroits. Veillez à ne pas percer le
fil avec une agrafe, ce qui pourrait provoquer un court-
circuit. Si votre porte d’accès est située à proximité de la
porte de garage, vous pouvez faire passer le fil le long du
sommet du rail avec les fils du détecteur d’inversion
assurant la sécurité. Reportez-vous à la page 14.
4. Démontez la porte du centre de contrôle sur le panneau droit
de l'ouvre-porte pour accéder aux vis de terminaux.
Brancher le câblage du contrôle de porte
et du détecteur
5. Veuillez introduire les fils à travers l'ouverture située à la base
du couvercle de l'axe de transmission (voir figure 2).
6. Insérez le fil restant à travers le trou de l'unité de moteur et
dénudez 1/4" d'isolant de chacun des ensembles de fils.
7. Connectez le fil du contrôle de porte sur les vis de terminaux
de l'ouvre-porte: blanc vers 2 et blanc/rouge vers 1.
(voir figure 3).
8. Séparez les fils blanc et blanc/noir du détecteur de manière
suffisante pour permettre de les connecter sur les vis de
terminaux de l'ouvre-porte: blanc vers 2 et blanc/noir vers 3.
9. Attachez l'étiquette comportant les instructions de sécurité
pour l'utilisateur sur le mur situé près du contrôle de porte et
placez l'étiquette comportant les instructions d'entretien à
un endroit visible à l'intérieur de la porte de garage.
Le page 28 explique comment faire fonctionner l'ouvre-
porte en utilisant les contrôles de porte et les dispositifs de
verrouillage et d'éclairage disponibles sur le panneau de
contrôle de porte à fonctions multiples.
Supports d'ancrage
pour placo-plâtre
Agrafes
isolées
Vis 6AB x 1"
Contrôle de porte à fonctions multiples
Matériel illustré en taille réelle
Connexions de verrou à clé externe (voir accessoires)
Vers vis de terminaux d'ouvre-porte:
blanc vers 2; blanc/rouge vers 1
AVERTISSEMENT
Ne branchez PAS sur le secteur et ne faites pas
fonctionner l'ouvre-porte à ce moment. Le chariot se
déplace vers sa position d'ouverture complète mais
ne retourne pas vers la position de fermeture jusqu'à
ce que le rayon lumineux du détecteur soit connecté
et correctement aligné. Voir l'étape 9 de la page 18.
VIS DE TERMINAUX D'OUVRE-PORTE
(Dans le centre de contrôle)
Connexions de
détecteur
Connexions de
contrôle de porte
(lignes en pointillés)
1
2
3
Vers
contrôle
de porte
Vers
détecteurs
Vis de
terminaux
Centre de
contrôle
Figure 1
Figure 3
Figure 2 CÂBLAGE DU CENTRE DE CONTROLE
Insérez les fils
à travers
l'ouverture du
couvercle d'axe
de transmission
Poussez le câblage
à travers le trous du
chassis (situé au-
dessus du centre de
contrôle) et connectez-
le aux vis de terminaux
de l'ouvre-porte
