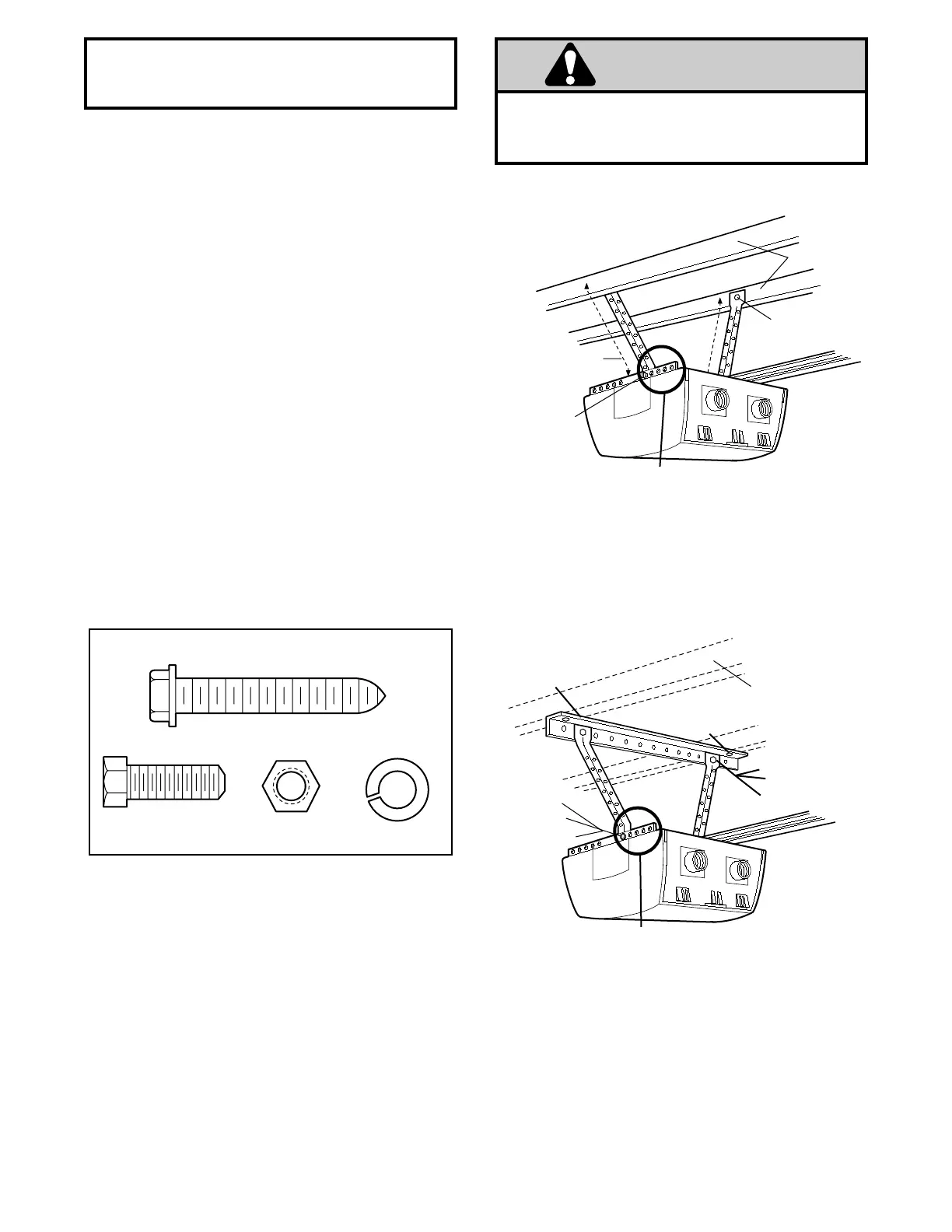

ÉTAPE 6 DE L'INSTALLATION
Suspension de l'ouvre-porte
Deux installations représentatives sont illustrées.
Votre installation peut être différente. Les cornières-
crochets doivent être inclinées, voir figure 1, afin de
fournir un support rigide. Dans le cas des plafonds finis,
voir figure 2, attachez une cornière métallique solide aux
supports structuraux avant d'installer l'ouvre-porte.
La cornière et le matériel de fixation ne sont pas fournis.
• Mesurez la distance entre chacun des côtés de l'ouvre-
porte et le support structural.
• Coupez les deux parties de la cornière-crochet aux
longueurs requises.
• Percez des trous pilotes de 3/16" dans les supports
structuraux.
• Attachez une extrémité de chacune des cornières à un
support en utilisant des vis à pas lent de 5/16"-18x1-7/8".
• Fixez l'ouvre-porte sur les cornières-crochets à l'aide de
vis de 5/16"-18x7/8", de rondelles et d'écrous
de blocage.
• Vérifiez que le rail est centré au-dessus de la porte (ou
est aligné avec le support d'en-tête si le support n'est
pas centré au-dessus de la porte)
• Enlevez le bastin 2"x4". Faites fonctionner la porte
manuellement. Si la porte touche le rail, soulevez le
support d'en-tête.
Mesurez
la distance
Vis à pas lent
5/16"-18x1-7/8"
Support
(Non fourni)
Vis à pas lent
5/16"-18x1-7/8"
(Non fourni)
Vis de 5/16"-18x7/8"
Rondelles de
blocage de 5/16"
Écrous de 5/16"-18
— PLAFOND FINI —
Vis hex de
5/16"-18x7/8"
Rondelles de
blocage de 5/16"
Écrous de 5/16"-18
Support
caché
Vis de
5/16"-18x7/8"
Rondelles de
blocage de 5/16"
Écrous de 5/16"-18
Supports
Structuraux
CENTRE
DE
CONTRÔLE
CENTRE
DE
CONTRÔLE
Région préférée de
positionnement des supports
Région préférée de
positionnement des supports
16
L'ouvre-porte peut tomber et blesser quelqu'un s'il n'est
pas fixé correctement.
Serrez l'ouvre-porte solidement
sur les suppports structuraux du garage.
Figure 1
Figure 2
Vis à pas lent
5/16"-18 x 1-7/8"
Vis hex de
5/16"- 18 x 7/8"
Écrou de 5/16" - 18
Rondelle de
blocage de 5/16"
Matériel illustré en taille réelle
AVERTISSEMENT
