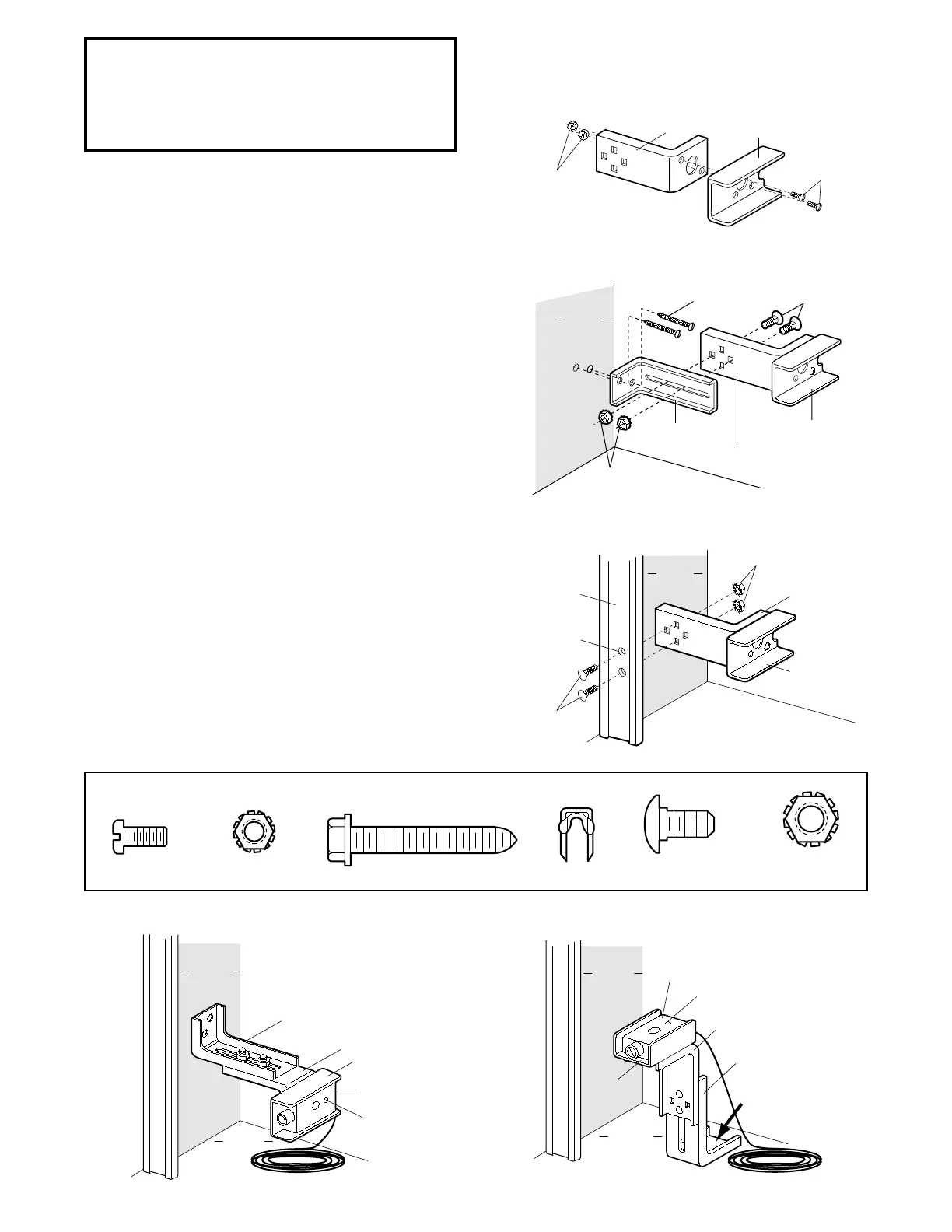

Les figures 1, 2 et 3 illustrent le montage recommandé des
support(s) et les cornières en "C" correspondant à l'installation
murale des détecteurs de chaque côté de la porte de garage
comme illustré sur la page 12, ou correspondant aux rails de
porte de garage eux-mêmes.
Les figures 4 et 5 sont des variations qui peuvent mieux
adresser vos besoins d'installation. Assurez-vous que les
cornières et supports soient alignés de telle sorte que les
détecteurs soient en face l'un de l'autre de chaque côté de
la porte de garage.
Procédure d'installation de la porte de garage ou
du rail de porte
1. Fixez les cornières en "C" sur les supports de montage
comportant des trous carrés en utilisant le matériel indiqué
en figure 1.
Procédure d'installation sur le mur du garage
2. Montez chaque unité sur un support à fente en utilisant le
matériel indiqué en figure 2. Remarquez l'alignement des
supports pour les côtés gauche et droit de la porte.
3. Serrez les écrous de blocage à la main.
4. Utilisez les trous de montage de support comme un modèle
pour positionner et percer (2) trous pilotes de 3/16" de
diamètre de chaque côté de la porte de garage à 4"-6" du
sol mais sans dépasser 6" (reportez-vous à la mise en garde
de la page 12).
5. Attachez les unités de support à l'aide de vis à pas lent de
1/4"x1-1/2" comme indiqué en figure 2.
6. Réglez les unités de support droite et gauche à la même
distance de la surface de montage. Assurez-vous que toutes
les obtructions matérielles de la porte sont éliminées. Serrez
les écrous solidement.
Procédure d'installation du rail de la porte de garage
Disposez du support à fente. Percez des trous de 3/8" dans
chaque rail et serrez solidement en utilisant le matériel illustré
en figure 3.
