12 | FR Français

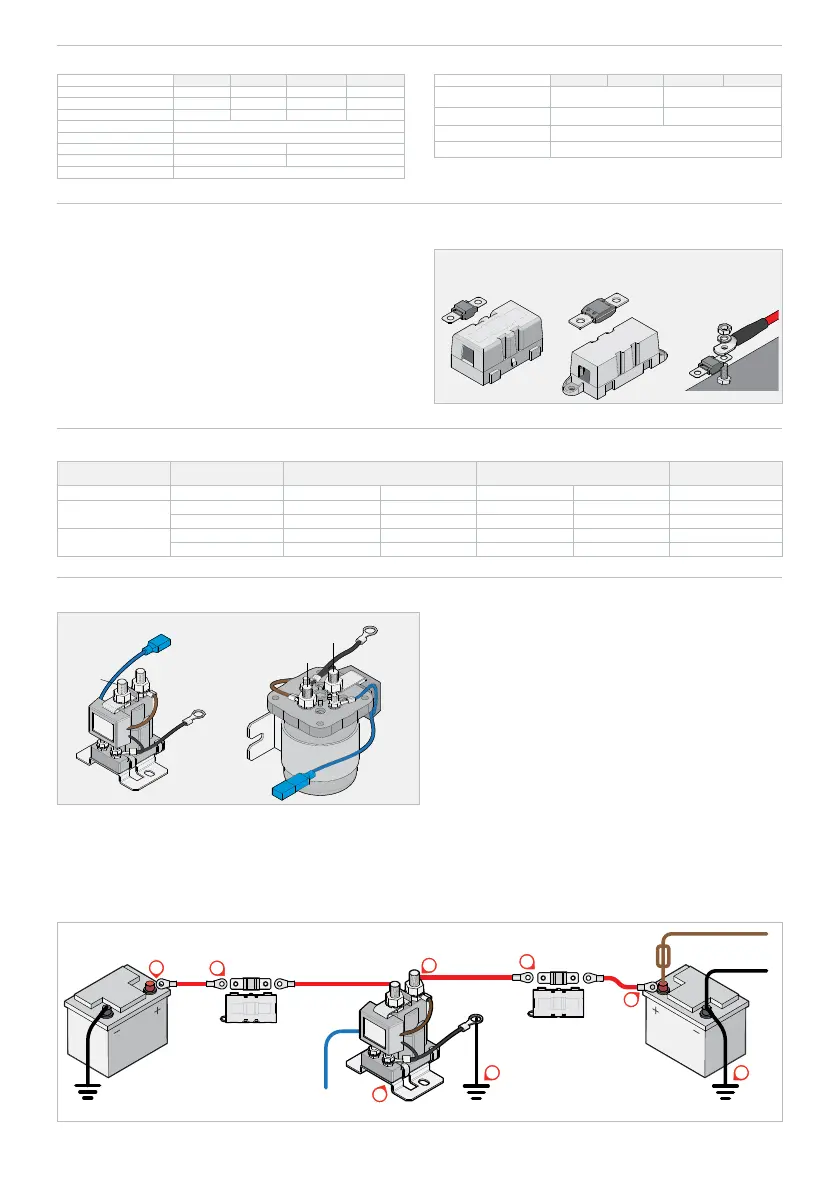

SPÉCIFICATIONS
Référence produit SBI12 (*D) SBI24 (*D) SBI212 (*D) SBI224 (*D)
Tension du système 12 V 24 V 12 V 24 V
Tension de mise en marche 13,2 V 26,4 V 13,2 V 26,4 V
Tension d’arrêt 12,6 V 25,4 V 12,6 V 25,4 V
Délai de mise en marche 5s
Délai d’arrêt 10s
Courant continu max. 100 A 200 A
Courant d’appel max. 400 A 600 A
Courant de veille <5 mA
Référence produit SBI12 (*D) SBI24 (*D) SBI212 (*D) SBI224 (*D)
Dimensions
75mm×70mm×80 mm
(3po×2,8po×3,2po)
90mm×95mm×100 mm
(3,5po×3,7po×3,9po)
Poids 200 g (0,4lb) 600 g (1,3 lb)
Garantie 2ans
Normes CE, C-Tick, AS/NZSCISPR11:2004, UKCA
«*D» indique les modèles à détection double.
Les tensions spéciées sont de ±0,1 V.
AVANT L’INSTALLATION
MONTAGE
 Installez correctement le Smart Start SBI dans un endroit pratique,
à proximité du groupe de batteries de démarrage.
 Ne l’installez pas dans la ligne directe de la chaleur du moteur.
FUSIBLES RECOMMANDÉS
Les kits de fusibles REDARC sont recommandés, puisqu’ils contiennent des
fusibles et des porte-fusibles ables de haute qualité.
SBI12 / SBI24: kit de fusibles MIDI de 60 AFK60
SBI212 / SBI242: kit de fusibles MEGA de 100 AFK100
Fusible MIDI avec
porte-fusible
Fusible MEGA avec
porte-fusible
Ensemble de
fusibles
DIMENSION DES CÂBLES
Modèle Longueur de fil
Fonction de démarrage avec court-circuitage
par bouton-poussoir
Aucun court-circuitage Couple du goujon principal
Disjoncteur /fusible Fil Disjoncteur /fusible Fil
SBI12/SBI24
Jusqu’à 3 m 100 A 19 mm² (4AWG) 60 A 8 mm² (8AWG) 5– 6,2 Nm
De 3 m à 6 m 100 A 32 mm² (2AWG) 60 A 13 mm² (6AWG) 5– 6,2 Nm
SBI212/SBI224
Jusqu’à 3 m 200 A 32 mm² (2AWG) 120 A 19 mm² (4AWG) 6,5 Nm max.
De 3 m à 6 m 200 A 40 mm² (1AWG) 120 A 25 mm² (3AWG) 6,5 Nm max.
INSTALLATION
Fil de court-circuitage
(BLEU)
Fil de court-circuitage
(BLEU)
Fil de
masse
(NOIR)
Point de
montage
Point de
montage
Fil de
masse
(NOIR)
Borne de
démarrage
Borne
auxiliaire
Borne
auxiliaire
Borne de
démarrage
CÂBLAGE STANDARD
 Assurez-vous qu’un câble de dimension adéquate est utilisé.
 Assurez-vous que la batterie auxiliaire est correctement mise à la terre sur
un point de masse commun.
 Assurez-vous que le l de masse du coupleur séparateur de batteries
intelligent établit un bon contact avec le point de masse.
 Lorsque vous utilisez des fusibles, assurez-vous que le fusible établit une
bonne connexion à faible résistance.
 Les valeurs nominales des fusibles et des disjoncteurs dépendent du type
d’installation et de la taille des charges.
SCHÉMA DE CÂBLAGE
1. Assurez-vous que la cosse négative de la batterie auxiliaire est
correctement mise à la terre sur le châssis du véhicule. (1)
2. Connexion de masse. Connectez la borne de terre du Smart Start SBI à
la masse. Enlevez toute peinture pour assurer une bonne connexion de
masse.
REMARQUE: Une bonne connexion de masse assurera une tension
d’interruption correcte. (2)
3. Sélectionnez les bonnes tailles de disjoncteurs ou de fusibles et installez
ces derniers à l’extrémité batterie des deux câbles positifs. (3)
4. Connectez les câbles dans l’ordre indiqué ci-dessous. (4, 5, 6, 7)
5
Fusible*
(avec porte-fusible)
Batterie de
démarrage
Fil de
court-circuitage
Coupleur
séparateur de
batteries intelligent
Disjoncteur*
Charges
Batterie
auxiliaire
Fusible*
(avec porte-fusible)
2 1
3
3
6
4
7
