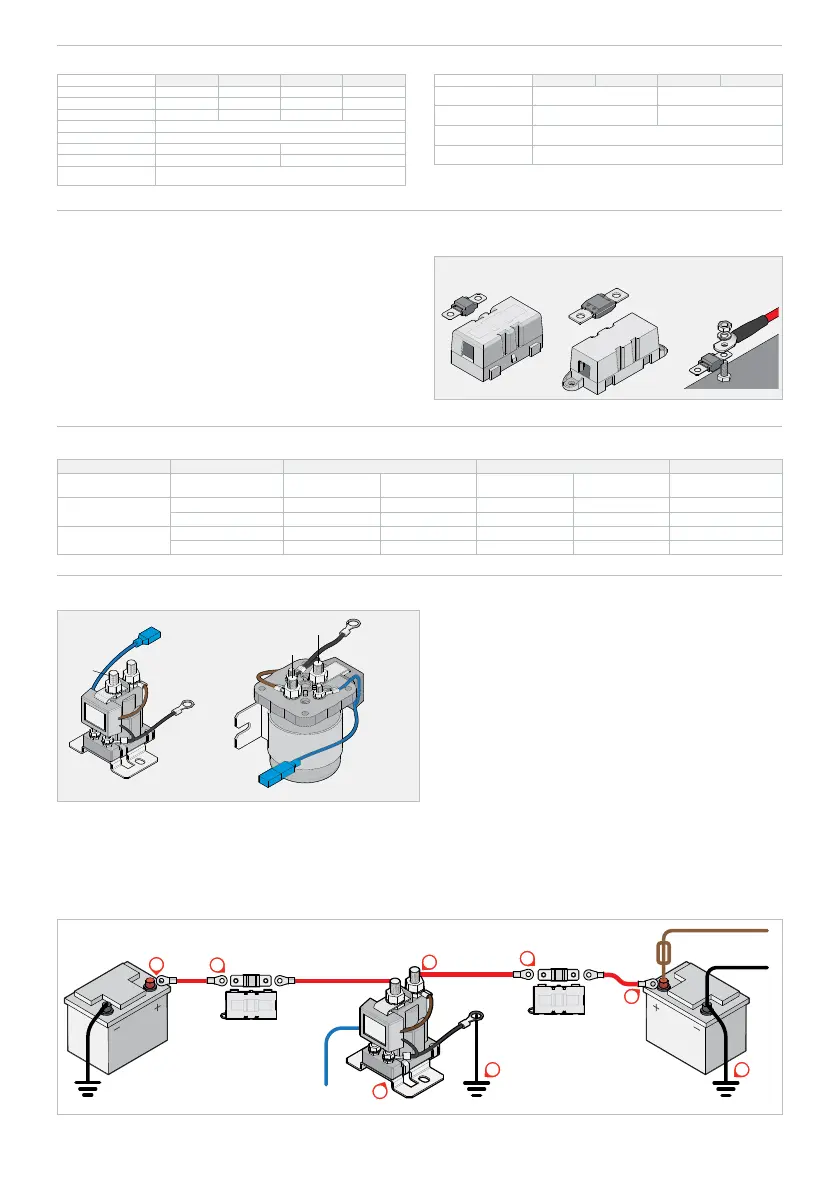

6 | DE Deutsch
SPEZIFIKATIONEN
Teilenummer SBI12 (*D) SBI24 (*D) SBI212 (*D) SBI224 (*D)
Systemspannung 12 V 24 V 12 V 24 V
EIN– Spannungen 13,2 V 26,4 V 13,2 V 26,4 V
AUS– Spannungen 12,6 V 25,4 V 12,6 V 25,4 V
Einschaltverzögerung 5 Sekunden
Ausschaltverzögerung 10 Sekunden
Max. Betriebsstrom 100 A 200 A
Max. Einschaltstrom 400 A 600 A
Ruhestrom <5 mA
Teilenummer SBI12 (*D) SBI24 (*D) SBI212 (*D) SBI224 (*D)
Abmessungen 75×70×80 mm 90×95×100 mm
Gewicht 200 g 600 g
Garantie 2 Jahre
Normen CE, C-Tick, AS/NZS CISPR11:2004, UKCA
*D steht für Dual Sensing-Modelle.
Angegebene Spannungen sind ±0,1 V
VOR DER INSTALLATION
MONTAGE
Bringen Sie den Smart Start SBI sicher an einer geeigneten Stelle in der
Nähe der Starterbatteriebank an.
Nicht in der Nähe direkter Motorwärme montieren.
EMPFOHLENE SICHERUNGEN
Es wird empfohlen, REDARC-Sicherungssätze zu verwenden, da sie
hochwertige, zuverlässige Sicherungen und Sicherungshalter enthalten.
SBI12 / SBI24: FK60 MIDI 60 A-Sicherungssatz
SBI212 / SBI242: FK100 MEGA 100 A-Sicherungssatz
MIDI-Sicherung mit Halter
MEGA-Sicherung mit Halter Sicherung– Bausatz
KABELGRÖSSEN
Modell Drahtlänge Startfunktion mit Drucktastenüberbrückung Keine Überbrückung Hauptbolzen-Drehmoment
Stromkreisunterbrecher /
Sicherung
Draht
Stromkreisunterbrecher /
Sicherung
Draht
SBI12/SBI24
Bis zu 3 m 100 A 19 mm² (4 B&S) 60 A 8 mm² (8 B&S) 5– 6,2 Nm
3 m bis 6 m 100 A 32 mm² (2 B&S) 60 A 13 mm² (6 B&S) 5– 6,2 Nm
SBI212/SBI224
Bis zu 3 m 200 A 32 mm² (2 B&S) 120 A 19 mm² (4 B&S) 6,5 Nm max.
3 m bis 6 m 200 A 40 mm² (1 B&S) 120 A 25 mm² (3 B&S) 6,5 Nm max.
INSTALLATION
Überbrü-
ckungskabel
(BLAU)
Überbrü-
ckungskabel
Massekabel
(SCHWARZ)
Montage-
punkt
Montage-
punkt
(SCHWARZ)
Start-
Terminal
Hilfster-
minal
Hilfster-
minal
Start-
Terminal
STANDARDVERKABELUNG
Stellen Sie sicher, dass ein ausreichend dimensioniertes Kabel verwendet
wird.
Stellen Sie sicher, dass die Zusatzbatterie ordnungsgemäß an einem
Erdungspunkt des Gehäuses geerdet ist.
Vergewissern Sie sich, dass das SBI-Massekabel einen guten Kontakt mit
dem Erdungspunkt des Gehäuses hat.
Achten Sie bei der Verwendung von Sicherungen darauf, dass die
Sicherung einen guten, niederohmigen Anschluss hat.
Die Nennwerte von Sicherungen/Leistungsschaltern hängen von der Art der
Installation und der Größe der Verbraucher ab.
VERKABELUNGSDIAGRAMM
1. Vergewissern Sie sich, dass der Minuspol der Zusatzbatterie
ordnungsgemäß mit dem Fahrzeuggehäuse geerdet ist. (1)
2. Erdungsanschluss. Verbinden Sie die Erdungsklemme des Smart Start
SBI mit der Gehäusemasse. Entfernen Sie jegliche Farbe, um eine gute
Masseverbindung zu gewährleisten.
HINWEIS: Eine gute Erdung sorgt für eine korrekte Schaltspannung. (2)
3. Wählen Sie die richtige Größe des Schutzschalters/der Sicherung und
installieren Sie ihn/sie am Batterieende der beiden Pluskabel. (3)
4. Schließen Sie die Kabel in der unten angegebenen Reihenfolge an.
(4, 5, 6, 7)
5
Sicherung*
(mit Halter)
Starterbatterie
Überbrück-
ungskabel
SBI
Stromkreisun-
terbrecher*
Verbraucher
Zusatz-
batterie
Sicherung*
(mit Halter)
2 1
3
3
6
4
7
