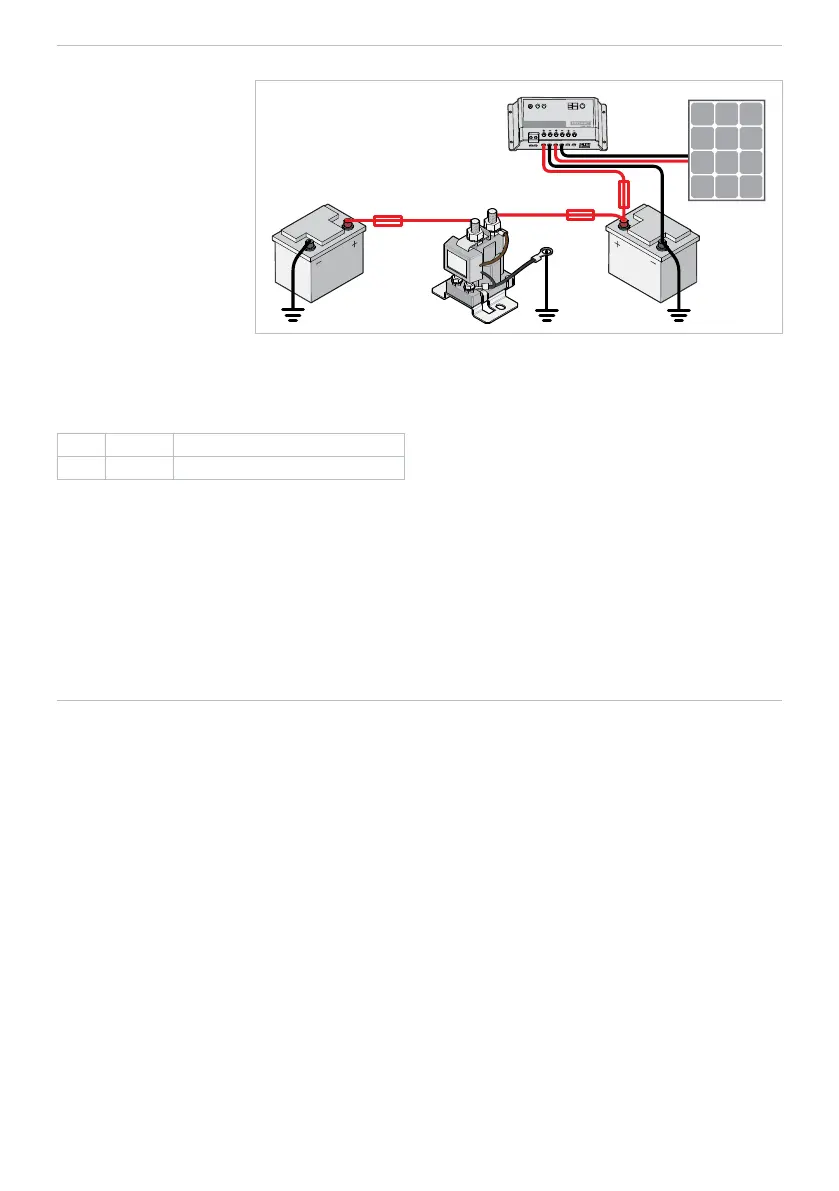

VERKABELUNGSDIAGRAMM FÜR DUAL-SENSING-MODELLE
Dual Sensing Smart Start
®
SBIs
oder SBIs der D-Serie überwachen
sowohl die Starterbatterie als auch die
Zusatzbatterie. Wenn das Gerät feststellt,
dass eine der beiden Batterien 13,2 V
überschritten hat, wird der Trennschalter
eingeschaltet. Die Doppelsteuerung
bietet den Vorteil, dass die Hauptbatterie
über ein Solarpanel oder einen Lade-
Wandler an der Zusatzbatterie geladen
werden kann.
Der SBI12D hat die zusätzliche
Eigenschaft, dass er in beide Richtungen
geladen werden kann.
*Achten Sie bei der Verwendung von
Sicherungen darauf, dass die Sicherung
einen guten, niederohmigen Anschluss
hat. Die Nennwerte von Sicherungen/
Leistungsschaltern hängen von der
Art der Installation und der Größe der
Verbraucher ab.
Sicherung*
Sicherung*
Starterbatterie
SBI12D
Solar-
panel
Stromkreisunter-
brecher*
Zusatzbatterie
ANZEIGE VON FEHLERN
HINWEIS: Die LED kann nach dem Ausschalten des Fahrzeugs eine Zeit lang
eingeschaltet bleiben. Dies ist KEIN Fehler. Sollte eine Störung auftreten, wird
der Smart Start
®
SBI so eingestellt, dass er den Betreiber über die Störung
informiert. Die LED blinkt wiederholt in den folgenden Sequenzen:
CODE 1 2 Mal Blinken Überspannung
CODE 2 3 Mal Blinken Spannungsabfall oder übermäßiger Stromverbrauch
Fehlercode 1:
Wenn die Batterien, die an einen der beiden Pole des Smart Start
®
SBI
angeschlossen sind, auf über 15,5 V (31 V in einem 24 V-System) ansteigen,
verhält sich der Smart Start
®
SBI wie folgt:
Trennen der Verbindung, falls verbunden. Damit soll verhindert werden,
dass die Quelle der Überspannung die andere Batterie erreicht.
Die LED blinkt 2 Mal für 20 Sekunden, anschließend erneute Bewertung
des Fehlerstatus und fortfahren, bis der Fehler behoben ist.
Fehlercode 2:
Wenn der Smart Start® SBI länger als 30 Sekunden einen Spannungsabfall über
seine Kontakte von mehr als 1 V feststellt, verhält sich das Gerät wie folgt:
Sofortiger Selbstschutz durch Abklemmen der Zusatzbatterie; und
die LED blinkt 3 Mal für 20 Sekunden, anschließend erneute Bewertung des
Fehlerstatus und fortfahren, bis der Fehler behoben ist.
ÜBERPRÜFEN DES BETRIEBS
Sobald der Smart Start
®
SBI installiert ist, führen Sie die folgenden Schritte
aus, um Ihren Betrieb zu überprüfen:
1. Starten Sie das Fahrzeug oder laden Sie die Starterbatterie auf.
2. Sobald die Spannung der Starterbatterie auf das Niveau „ON Volts”
ansteigt, wird der Smart Start
®
SBI aktiviert. Sie hören das Klicken des
Magneten und sehen die LED aueuchten.
3. Schalten Sie nun das Fahrzeug aus oder entfernen Sie das Ladegerät von
der Starterbatterie. Der Smart Start
®
SBI trennt die Hilfsbatterie, sobald die
Spannung der Startbatterie auf das Niveau „OFF Volts“ abfällt. Sie hören
das Klicken des Magneten und die LED erlischt.
HINWEIS:
Wie lange es dauert, bis die Batteriespannung so weit abgesunken ist,
dass die Magnetspule abschaltet, hängt von dem Zustand, Alter und
Ladezustand der Batterie ab (bei einer neuen, voll aufgeladenen Batterie
kann es Tage dauern).
In der Spezikationstabelle Ihres Smart Start
®
SBI nden Sie die
spezischen Spannungsniveaus.
Wie oben beschrieben, kann die LED nach dem Ausschalten des
Fahrzeugs für eine gewisse Zeit eingeschaltet bleiben.
HÄUFIG GESTELLTE FRAGEN
Warum leuchtet die LED nach dem Ausschalten des Fahrzeugs weiter?
Die LED leuchtet (was anzeigt, dass der Smart Start
®
eingeschaltet ist und die
Batterien miteinander verbunden sind), bis die Spannung auf 12,7V (25,4V
für SBI24) sinkt. Dies kann einige Minuten bis mehrere Stunden dauern, je
nach Größe und Ladezustand der Batterien sowie deren Belastung. Um
diese Funktion des Smart Start
®
zu testen, stellen Sie sicher, dass der Motor
ausgeschaltet ist, und schalten Sie dann die Scheinwerfer ein. Die Smart
Start
®
LED sollte sich ausschalten; dies kann ein paar Minuten dauern.
Ist das Gerät gegen Spannungsspitzen geschützt?
Ja, der Smart Start
®
SBI enthält eine Reihe von
Überspannungsschutzkomponenten, die speziell entwickelt wurden, um das
Risiko einer Beschädigung des Geräts zu verringern. Der Smart Start
®
SBI
wurde auch entwickelt, um zu verhindern, dass die von der Magnetspule
erzeugten Spannungsspitzen die Fahrzeugausrüstung beeinträchtigen.
Was zeigt die rote LED an?
Die rote LED zeigt an, dass der Magnetschalter aktiviert ist und beide
Batterien miteinander verbunden sind und daher gleichzeitig geladen werden.
Eine blinkende rote LED während des Betriebs zeigt eine Störung an.
Es kommt immer wieder vor, dass unser Smart Start® SBI sich
abschaltet. Was könnte die Ursache dafür sein?
Dafür kann es zwei Gründe geben. Entweder wird durch das Einschalten einer
schlecht geladenen Zweitbatterie die Spannung am Smart Start
®
SBI unter die
untere Spannungsgrenze gesenkt, was dazu führt, dass sich der Smart Start
®
SBI wieder abschaltet.
Oder ein Spannungsabfall aufgrund der Kabellänge (Smart Start
®
SBI zu weit
von der Startbatterie entfernt montiert) führt dazu, dass die Spannung an der
Startklemme des Smart Start
®
SBI niedriger ist als an der Starterbatterie, was
ebenfalls zum Abschalten des Geräts führen kann. Die vom Smart Start
®
SBI
erfasste Spannung steigt nun wieder an, bis sich der Smart Start
®
SBI wieder
einschaltet. Dieser Schaltvorgang wird so lange fortgesetzt, bis die Ursache
des Spannungsabfalls beseitigt ist. Es sind Ein- und Ausschaltverzögerungen
in das Produkt eingebaut, um ein Klappern der Magnetkontakte in diesem
Szenario zu vermeiden.
Leuchtet die interne LED auf, wenn ich den externen
Überbrückungsschalter betätige?
Ja.
Können die Einstellungen für die Spannungsgrenzen und die
Zeitverzögerung geändert werden?
Ja. Sowohl die oberen und unteren Spannungsgrenzen als auch die Ein- und
Ausschaltzeiten können geändert werden. Dies muss jedoch zum Zeitpunkt
der Herstellung geschehen und ist mit geringen Kosten verbunden.
Kann ich den Smart Start
®
SBI zur Steuerung eines Verbrauchers
(z.B. Kühlschrank) verwenden, ohne eine Zusatzbatterie zu benutzen?
Ja. Die Spannungsüberwachung erfolgt auf der Seite der Starterbatterie
des Geräts. Wenn anstelle einer Batterie ein Verbraucher an der Hilfsseite
angeschlossen ist, arbeitet das Gerät auch dann, wenn die Starterbatterie
geladen ist, und versorgt Ihren Verbraucher mit Strom.
Kann ich meinen Smart Start
®
SBI verwenden, um von beiden Batterien
zu winden?
Ja. Wir empfehlen, den Smart Start
®
SBI so zu verkabeln, dass er automatisch
beide Batterien verbindet, wenn die Winde eingeschaltet wird, und zwar durch
Verwendung der Starthilfefunktion am Überbrückungskabel. Wir empfehlen für
diese Anwendung auch den Einsatz unseres 200 A Smart Start
®
SBI.
Kann ich den Smart Start
®
SBI bei einem Fahrzeug mit positiv geerdetem
Gehäuse verwenden?
Ja. Für weitere Informationen wenden Sie sich bitte an REDARC.
