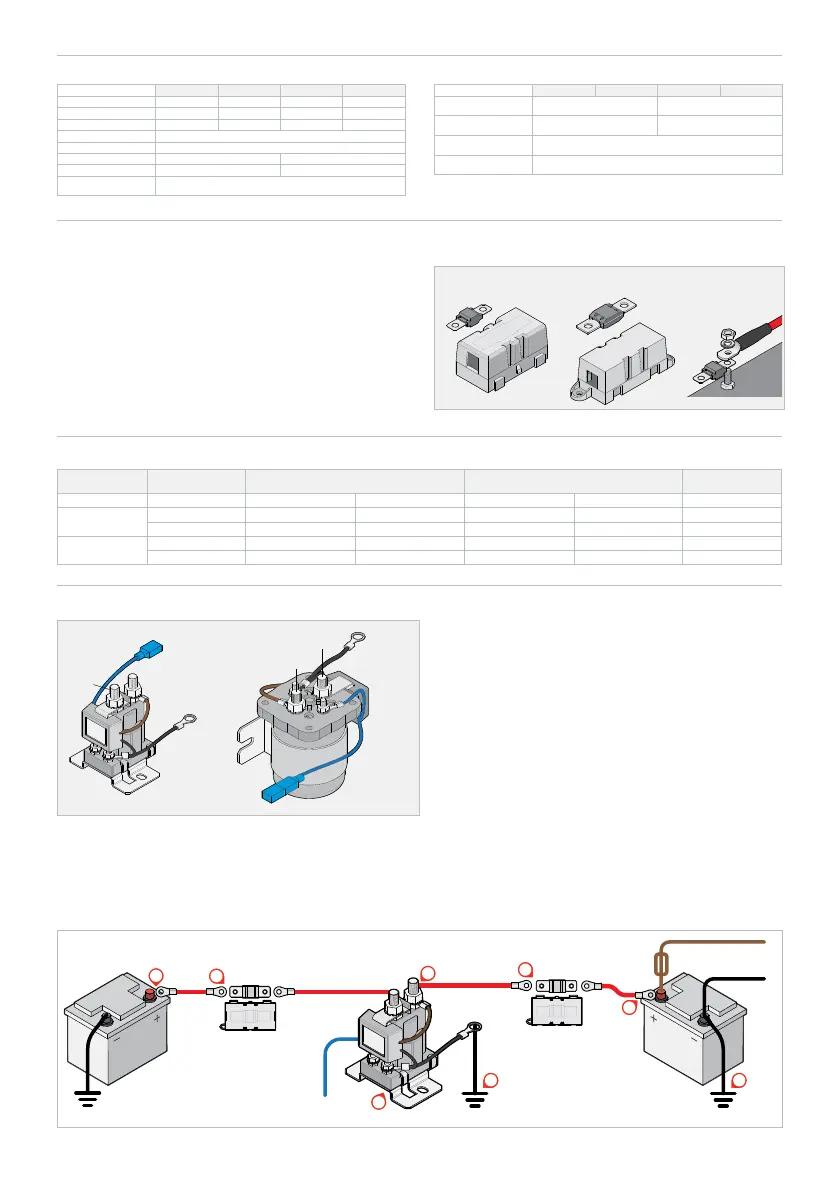

IT Italiano | 15
SPECIFICHE
Numero parte SBI12 (*D) SBI24 (*D) SBI212 (*D) SBI224 (*D)
Tensione sistema 12 V 24 V 12 V 24 V
Volt accensione 13,2 V 26,4 V 13,2 V 26,4 V
Volt spegnimento 12,6 V 25,4 V 12,6 V 25,4 V
Ritardo accensione 5 sec
Ritardo spegnimento 10 sec
Corrente cont. max. 100 A 200 A
Corrente di spunto max. 400 A 600 A
Corrente di standby < 5 mA
Numero parte SBI12 (*D) SBI24 (*D) SBI212 (*D) SBI224 (*D)
Dimensioni 75 × 70 × 80 mm 90 × 95 × 100 mm
Peso 200 g 600 g
Garanzia 2 anni
Norme CE, C-Tick, AS/NZS CISPR11:2004, UKCA
*D indica i modelli a doppio rilevamento.
Le tensioni specicate sono ±0,1 V
PRIMA DELL’INSTALLAZIONE
MONTAGGIO
Montare Smart Start SBI saldamente in una posizione pratica vicino al
banco batterie di avviamento.
Non eseguire il montaggio nel calore diretto del motore.
FUSIBILI CONSIGLIATI
Si consigliano i kit di fusibili REDARC, in quanto contengono fusibili
e portafusibili afdabili e di alta qualità.
SBI12 / SBI24: kit fusibili FK60 MIDI 60 A
SBI212 / SBI242: kit fusibili FK100 MEGA 100 A
Fusibile MIDI con supporto Fusibile MEGA con supporto
Gruppo fusibili
DIMENSIONI DEI CAVI
Modello Lunghezza conduttore Funzione di avviamento con pulsante di override Override assente
Coppia perno
principale
Sezionatore circuito /fusibile Conduttore Sezionatore circuito /fusibile Conduttore
SBI12/SBI24
Fino a 3 m 100 A 19 mm² (4 B&S) 60 A 8 mm² (8 B&S) 5-6,2 Nm
Da 3 m a 6 m 100 A 32 mm² (2 B&S) 60 A 13 mm² (6 B&S) 5-6,2 Nm
SBI212/SBI224
Fino a 3 m 200 A 32 mm² (2 B&S) 120 A 19 mm² (4 B&S) 6,5 Nm max.
Da 3 m a 6 m 200 A 40 mm² (1 B&S) 120 A 25 mm² (3 B&S) 6,5 Nm max.
INSTALLAZIONE
Conduttore di
override (BLU)
Condut-
tore di
override
Conduttore
di terra
(NERO)
Punto di
montaggio
Punto di
montaggio
Conduttore
di terra
(NERO)
Terminale
di avvio
Terminale
ausiliario
Terminale
ausiliario
Terminale
di avvio
CABLAGGIO STANDARD
Assicurarsi che venga utilizzato un cavo di dimensioni adeguate.
Assicurarsi che la batteria ausiliaria sia adeguatamente collegata a massa
a un punto di terra comune del telaio.
Assicurarsi che vi sia un buon contatto tra il conduttore di massa SBI e il
punto di massa del telaio.
In caso di utilizzo di fusibili, assicurarsi che vi sia un buon collegamento
a bassa resistenza di tali fusibili.
I valori nominali dei fusibili/sezionatori dipendono dal tipo di installazione
e dalle dimensioni dei carichi.
SCHEMA ELETTRICO
1. Assicurarsi che il polo negativo della batteria ausiliaria sia correttamente
collegato a massa al telaio del veicolo. (1)
2. Collegamento a massa. Collegare il terminale di massa di Smart Start SBI
alla massa del telaio. Rimuovere l’eventuale vernice per garantire un buon
collegamento a massa.
NOTA: una buona massa garantisce una tensione di commutazione corretta. (2)
3. Selezionare le dimensioni corrette dei sezionatori/fusibili e installarli sul lato
batteria dei due cavi positivi. (3)
4. Collegare i cavi nell’ordine indicato di seguito. (4, 5, 6, 7)
5
Fusibile*
(con supporto)
Batteria di
avviamen-
Conduttore
di override
SBI
Sezionatore circuito*
Carichi
Batteria
ausiliaria
Fusibile*
(con supporto)
2 1
3
3
6
4
7
