ES Español | 9

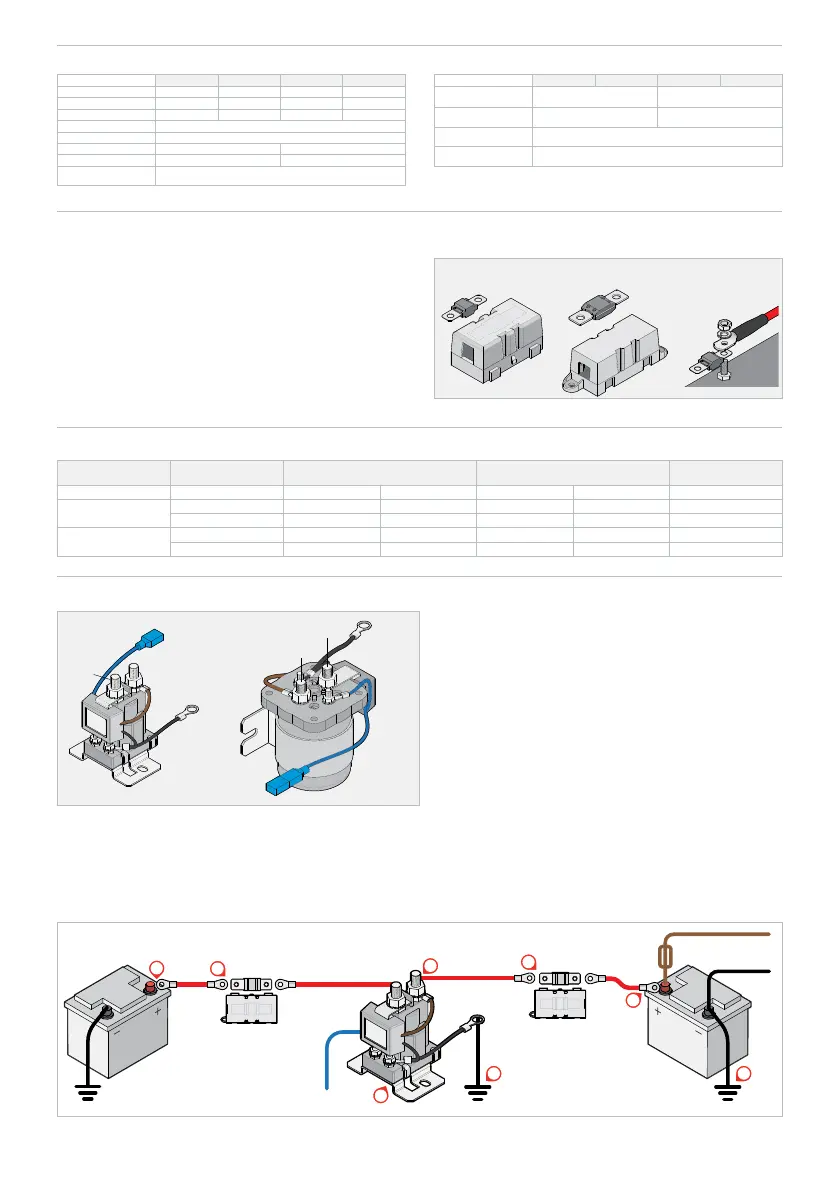

ESPECIFICACIONES
Número de pieza SBI12 (*D) SBI24 (*D) SBI212 (*D) SBI224 (*D)
Tensión del sistema 12 V 24 V 12 V 24 V
Voltios encendido 13.2 V 26.4 V 13.2 V 26.4 V
Voltios apagado 12.6 V 25.4 V 12.6 V 25.4 V
Retardo de encendido 5s
Retardo de apagado 10s
Corriente cont. máx. 100 A 200 A
Corriente de irrupción máx. 400 A 600 A
Corriente en standby <5 mA
Número de pieza SBI12 (*D) SBI24 (*D) SBI212 (*D) SBI224 (*D)
Dimensiones
75×70×80 mm
(3in×2.8in×3.2in)
90×95×100 mm
(3.5in×3.7in×3.9in)
Peso 200 g (0.4lb) 600 g (1.3 lb)
Garantía 2años
Estándares CE, C-Tick, AS/NZS CISPR11:2004, UKCA
*D indica modelos de doble detección.
Las tensiones especicadas son ±0.1 V
ANTES DE LA INSTALACIÓN
MONTAJE
 Monte el Smart Start SBI de forma segura en una ubicación conveniente
cerca del banco de baterías de arranque.
 No lo monte en el calor directo del motor.
FUSIBLES RECOMENDADOS
Se recomiendan los kits de fusibles REDARC, ya que contienen fusibles
y portafusibles conables y de alta calidad.
SBI12 / SBI24: kit de fusibles FK60 MIDI 60 A
SBI212 / SBI242: kit de fusibles FK100 MEGA 100 A
Fusible MIDI con soporte Fusible MEGA con soporte Conjunto de fusibles
TAMAÑOS DE CABLE
Modelo Longitud de cable Función de arranque con botón de anulación Sin anulación
Par de apriete del perno
principal
Disyuntor /Fusible Cable Disyuntor /Fusible Cable
SBI12/SBI24
Hasta 3 m 100 A 19 mm² (4B&S) 60 A 8 mm² (8B&S) 5—6.2 Nm
3 m a 6 m 100 A 32 mm² (2B&S) 60 A 13 mm² (6B&S) 5—6.2 Nm
SBI212/SBI224
Hasta 3 m 200 A 32 mm² (2B&S) 120 A 19 mm² (4B&S) 6.5 Nm máx.
3 m a 6 m 200 A 40 mm² (1B&S) 120 A 25 mm² (3B&S) 6.5 Nm máx.
INSTALACIÓN
Cable de
anulación
(AZUL)
Cable de
anulación
(AZUL)
Cable
de tierra
(NEGRO)
Punto de
montaje
Punto de
montaje
Cable
de tierra
(NEGRO)
Terminal
de inicio
Terminal
auxiliar
Terminal
auxiliar
Terminal
de inicio
CABLEADO ESTÁNDAR
 Asegúrese de utilizar un cable del tamaño adecuado.
 Asegúrese de que la batería auxiliar esté correctamente conectada a tierra
a un punto de tierra común del chasis.
 Asegúrese de que el cable de tierra del SBI haga buen contacto con el
punto de tierra del chasis.
 Cuando utilice fusibles, asegúrese de que el fusible realice una buena
conexión de baja resistencia.
 Los valores nominales de los fusibles/disyuntores dependen del tipo de
instalación y del tamaño de las cargas.
DIAGRAMA DE CABLEADO
1. Asegúrese de que el negativo de la batería auxiliar esté correctamente
conectado a tierra con el chasis del vehículo. (1)
2. Conexión a tierra. Conecte el terminal de tierra de Smart Start SBI al punto
de tierra del chasis. Elimine cualquier resto de pintura para garantizar una
buena conexión a tierra.
NOTA: Una buena conexión a tierra garantizará una tensión de conmutación
correcta. (2)
3. Seleccione los tamaños correctos de disyuntor/fusible e instálelos en el
extremo de la batería de ambos cables positivos. (3)
4. Conecte los cables en el orden que se muestra a continuación. (4, 5, 6, 7)
5
Fusible*
(con soporte)
Batería de
arranque
Cable de
anulación
SBI
Disyuntor*
Cargas
Batería
auxiliar
Fusible*
(con soporte)
2 1
3
3
6
4
7
