JA
4. 使用準備
4.1 開封
⇒ 装置およびアクセサリーを運搬用パッケージから取り出して下さい。
⇒ 部品が全て揃っているか確認して下さい （章「納入仕様」を参照）。
4.2 設置
⇒ 装置を平坦で、しっかりした場所に設置して下さい。
4.3 フットスイッチの接続
以下のホース（30、31）は、すでにフットスイッチに接続されています。
4.3.1 2タンク仕様
⇒ 「A」の表示がされたホース（30）を、「A」の表示がされた
ホースジョイント（13）の根元まで刺し込みます。
⇒ 「B」の表示がされたホース（31）を、「B」の表示がされた
ホースジョイント（19）の根元まで刺し込みます。
ホースを奥まで差し込む際に少し抵抗があります。
4.3.2 1タンク仕様
⇒ 「A」の表示がされたホース（30）を、「A」の表示がされた
ホースジョイント（13）の根元まで刺し込みます。
⇒ 「B」の表示がされたホース（31）を、「B」の表示がされた
ホースジョイント（22）の根元まで刺し込みます。
ホースを奥まで差し込む際に少し抵抗があります。
4.4 圧縮エアー接続
⇒ 圧縮空気管（11）を管接続端子（14）に、止まるまで押し込
んでください。その際、接続されると、わずかに抵抗を受けま
す。
⇒ 適合するホースジョイントを、付属の接続セットから選択し、
ホースの端に装着して下さい。
⇒ 圧縮空気送管網につないでください。

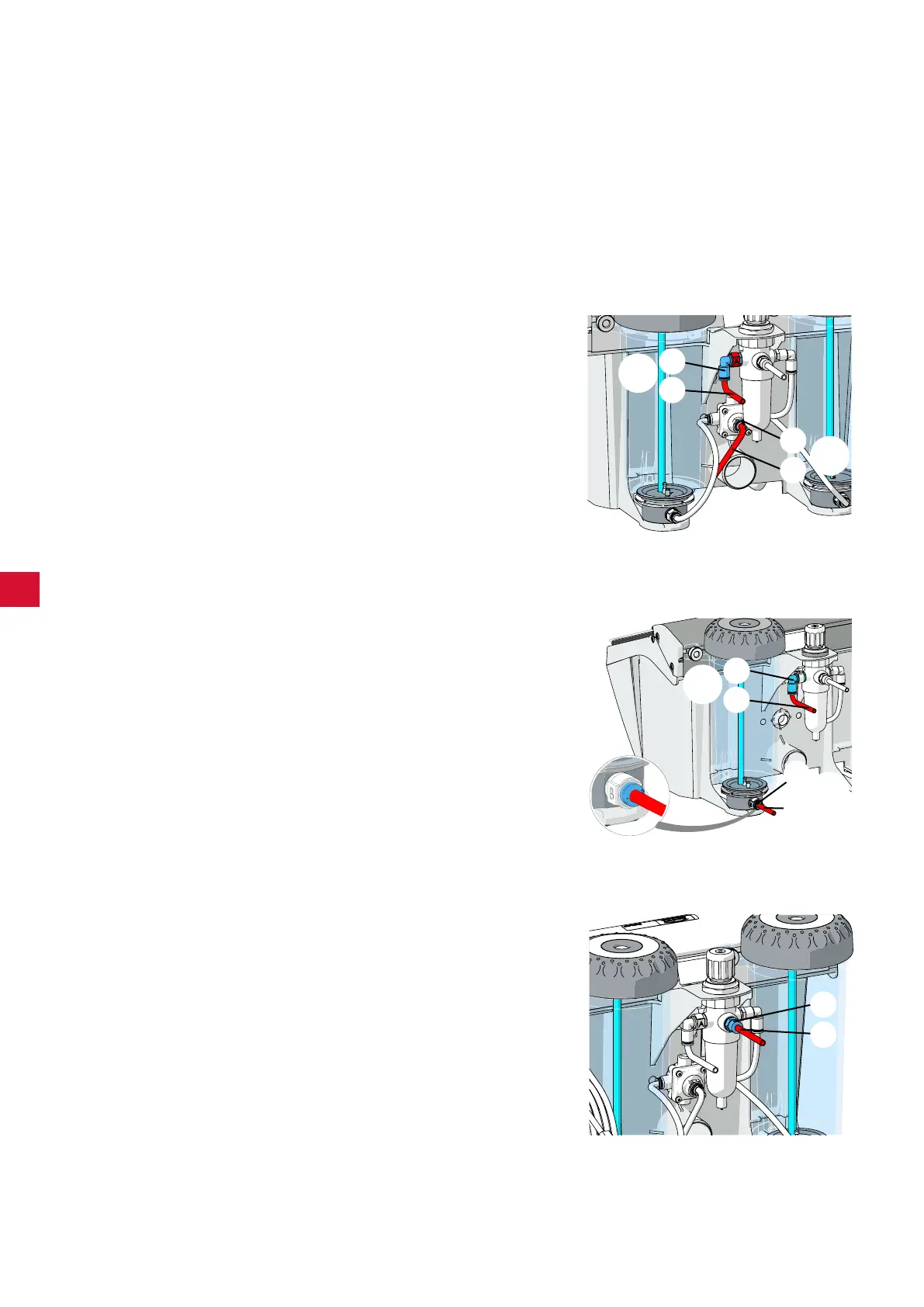

図2
19
31
A
B
13
30
図3
22
31
13
30
A
B
図4
11
14
- 8 -
