4. Inbetriebnahme
4.1 Auspacken
⇒ Entnehmen Sie das Gerät und die Zubehörteile dem Versandkarton.
⇒ Prüfen Sie die Lieferung auf Vollständigkeit (vergleiche „Lieferumfang“).
4.2 Aufstellen
⇒ Stellen Sie das Gerät auf eine ebene, stabile Unterlage.
4.3 Fußschalter anschließen
Die im folgenden genannten Schläuche (30, 31) sind bereits am Fußschalter angeschlossen.
4.3.1 2-Tank-Ausführung:
⇒ Mit „A“ gekennzeichneten Schlauch (30) bis zum Anschlag in
den mit „A“ gekennzeichneten Schlauchanschluss (13) einste-
cken.
⇒ Mit „B“ gekennzeichneten Schlauch (31) bis zum Anschlag in
den mit „B“ gekennzeichneten Schlauchanschluss (19) einste-
cken.
Beim Stecken der Schläuche ist ein leichter Widerstand spürbar
zu überwinden.
4.3.2 1-Tank-Ausführung:
⇒ Mit „A“ gekennzeichneten Schlauch (30) bis zum Anschlag in
den mit „A“ gekennzeichneten Schlauchanschluss (13) einste-
cken.
⇒ Mit „B“ gekennzeichneten Schlauch (31) bis zum Anschlag in
den mit „B“ gekennzeichneten Schlauchanschluss (22) einste-
cken (am Strahltank).
Beim Stecken der Schläuche ist ein leichter Widerstand spürbar
zu überwinden.
4.4 Druckluft-Anschluss
⇒ Druckluftschlauch (11) bis zum Anschlag in Luftanschluss (14)
einstecken. Dabei ist ein leichter Widerstand spürbar zu über-
winden.
⇒ Passende Schlauchkupplung aus beiliegendem Anschlussset
auswählen und am Schlauchende anbringen.
⇒ An Druckluftnetz anschließen.

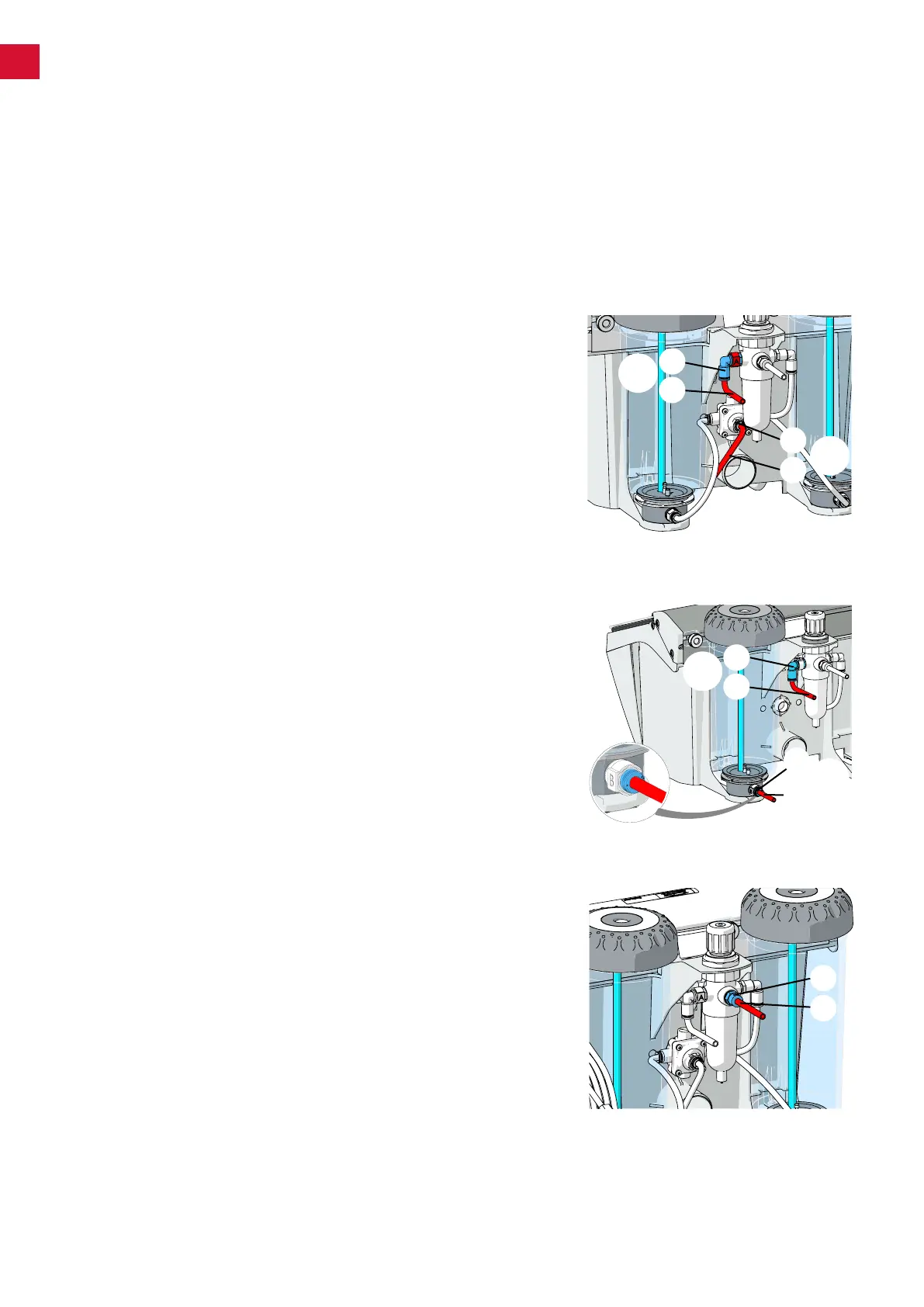

Abb. 2
19
31
A
B
13
30
Abb. 3
22
31
13
30
A
B
Abb. 4
11
14
