Renfert BASIC eco - 4 Desembalar; Instalação; Conectar O Pedal de Acionamento; Versão Com 2 Reservatórios

PT
4. Desembalar
4.1 Desembalar
⇒ Retirar o aparelho e os acessórios de dentro da embalagem.
⇒ Vericarseomaterialfornecidoestácompleto(compararcomocapítulo “Material fornecido”).
4.2 Instalação
⇒ Colocar o aparelho sobre uma base plana e estável.

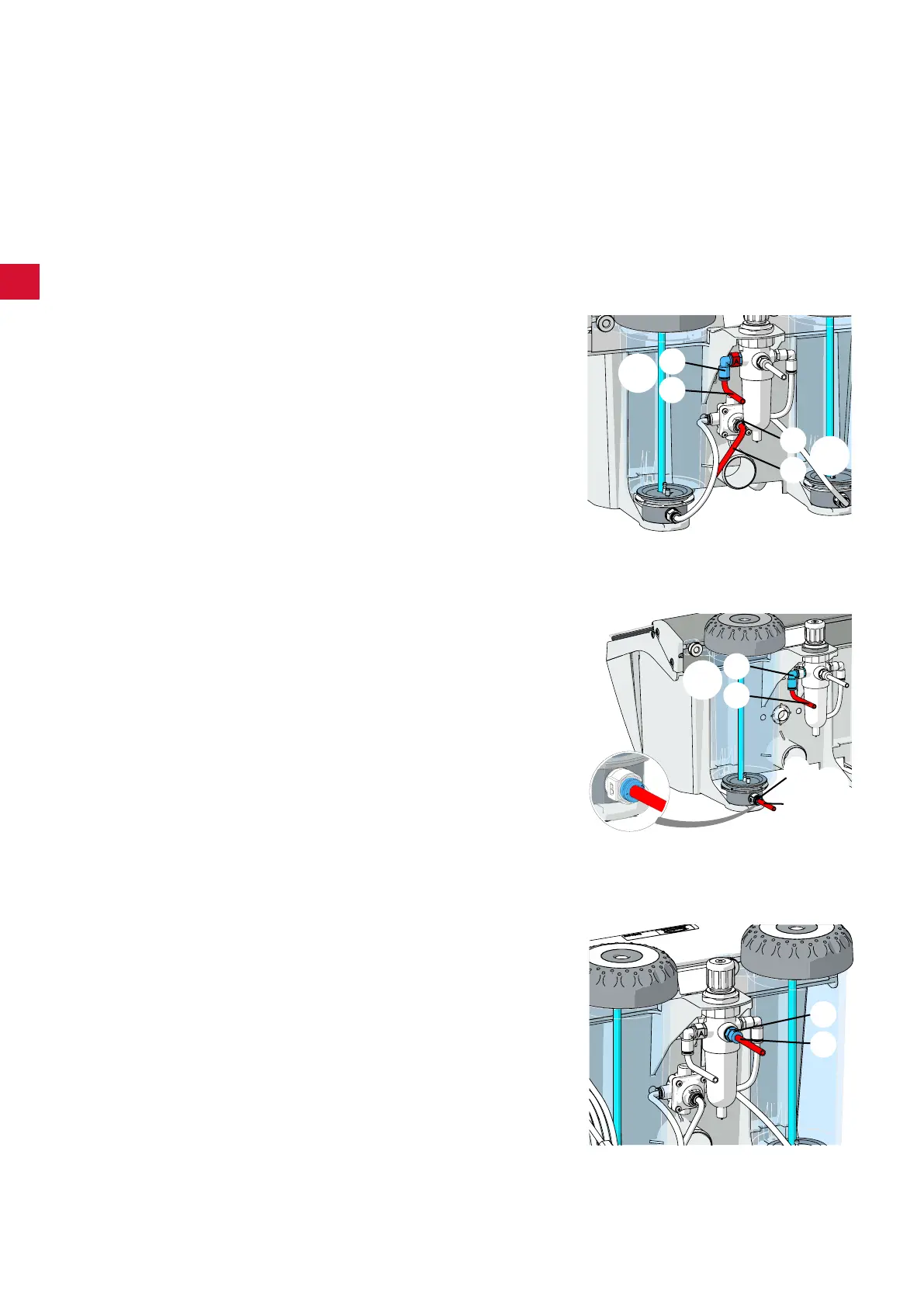

4.3 Conectar o pedal de acionamento
As mangueiras indicadas em seguida (30, 31) já estão conectadas ao pedal de acionamento.
4.3.1 Versão com 2 reservatórios:
⇒ Inseriratéolimiteamangueiraidenticadacom“A”(30)na
conexãodemangueiraidenticadacom“A”(13).
⇒ Inseriratéolimiteamangueiraidenticadacom“B”(31)na
conexãodemangueiraidenticadacom“B”(19).
Ao inserir as mangueiras é necessário vencer uma certa
resistência.
4.3.2 Versão com 1 reservatório:
⇒ Inseriratéolimiteamangueiraidenticadacom“A”(30)na
conexãodemangueiraidenticadacom“A”(13).
⇒ Inseriratéolimiteamangueiraidenticadacom“B”(31)naco-
nexãodemangueiraidenticadacom“B”(22)(noreservatório
de jateamento).
Ao inserir as mangueiras é necessário vencer uma certa
resistência.
4.4 Conexão do ar comprimido
⇒ Inserir até o limite a mangueira de ar comprimido (11) na cone-
xão (14). Nisto é perceptível uma leve resistência que é neces-
sário vencer.
⇒ Selecionar do conjunto de conexões fornecido o acoplamento
de mangueira adequado e colocá-lo na ponta da mangueira.
⇒ Conectar à rede de ar comprimido.
Fig. 2
19
31
A
B
13
30
Fig. 3
22
31
13
30
A
B
Fig. 4
11
14
