DE
1 Handstulpen
2 Bodengitter
3 Wahlschalter (nur bei 2-Tank-Version)
4 EIN / AUS-Schalter (Beleuchtung)
5 Tankdeckel
6 Druckregler
7 Manometer
8 Schutzscheibe
9 Handstück
10 Fußschalter
11 Druckluftschlauch
12 Netzkabel
13 Fußschalteranschluss (A)
(push-in-Anschluss)
3. Produktbeschreibung
3.1 Allgemeine Beschreibung
Das Sandstrahlgerät wird in Dental-Laboren zum Entfernen von Einbettmasseresten, Oxiden an Guss-
teilenundzurOberächenbehandlungverwendet.
Das Sandstrahlgerät gibt es in einer 1-Tank und 2-Tank-Ausführung. Die 1-Tank-Ausführung kann mit
einem Nachrüsttank (siehe Zubehör) zu einer 2-Tank-Ausführung nachgerüstet werden.

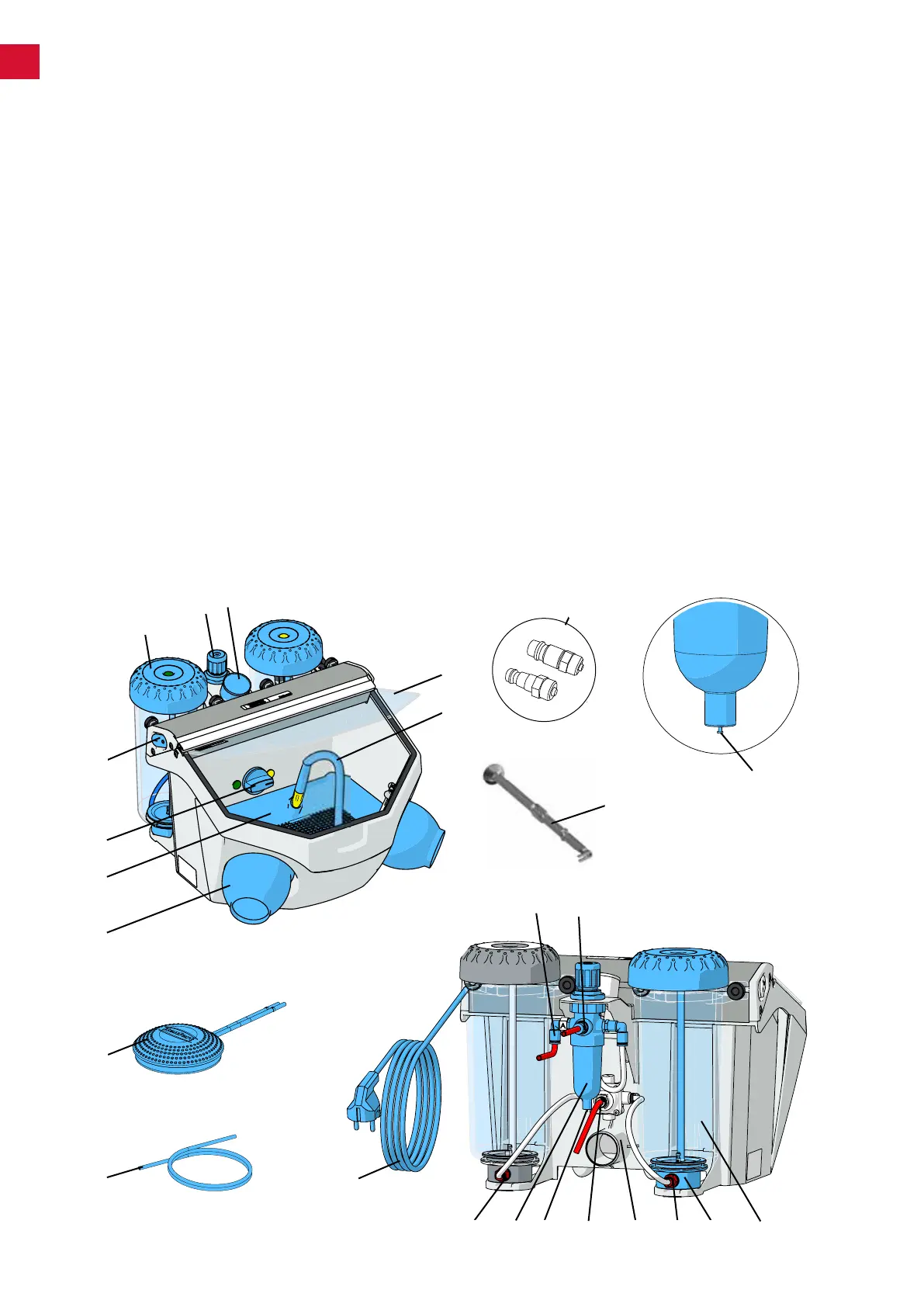

3.2 Baugruppen und Funktionselemente
Abb. 1
2
3
1
5
6
7
8
4
9
20
19
21
17
16
15
18
22
20
13
14
12
24
23
11
10
14 Luftanschluss (push-in-Anschluss)
15 Strahltank
16 Mischkammer
17 Filterpatrone (push-in-Anschluss)
18 Absaugrohr
19 Fußschalteranschluss (B)
(push-in-Anschluss)
20 Ventil Wasserabscheider
21 Wasserabscheider
22 Fußschalteranschluss (B)
(push-in-Anschluss)
(nur bei 1-Tank-Version)
23 Dosiernippelwerkzeug
24 Anschlussset
- 6 -
