Renfert BASIC eco - 3 Descrizione del Prodotto; Descrizione Generica; Componenti Ed Elementi Funzionali

IT
1 Manicotto
2 Griglia del fondo
3 Selettore (solo nel modello a 2 sebatoi)
4 Interruttore ON/OFF (illuminazione)
5 Coperchio del serbatoio
6 Regolatore della pressione
7 Manometro
8 Lastra visiva
9 Manipolo
10 Comando a pedale
11 Tubo per l‘aria compressa
12 Cordone di rete
13 Raccordo per comando a pedale (A)
(raccordo push-in)
3. Descrizione del prodotto
3.1 Descrizione generica
Nei laboratori odontotecnici, la sabbiatrice viene utilizzata per eliminare residui di rivestimento, ossidi dai
manufattifusieancheperiltrattamentodellasupercie.
La sabbiatrice è disponibile in due versioni diverse, con 1 oppure 2 serbatoi. La versione con 1 serbato-
io può essere successivamente allestita con un ulteriore serbatoio (vedi accessori) trasformandosi così
nella versione a 2 serbatoi.
3.2 Componenti ed elementi funzionali

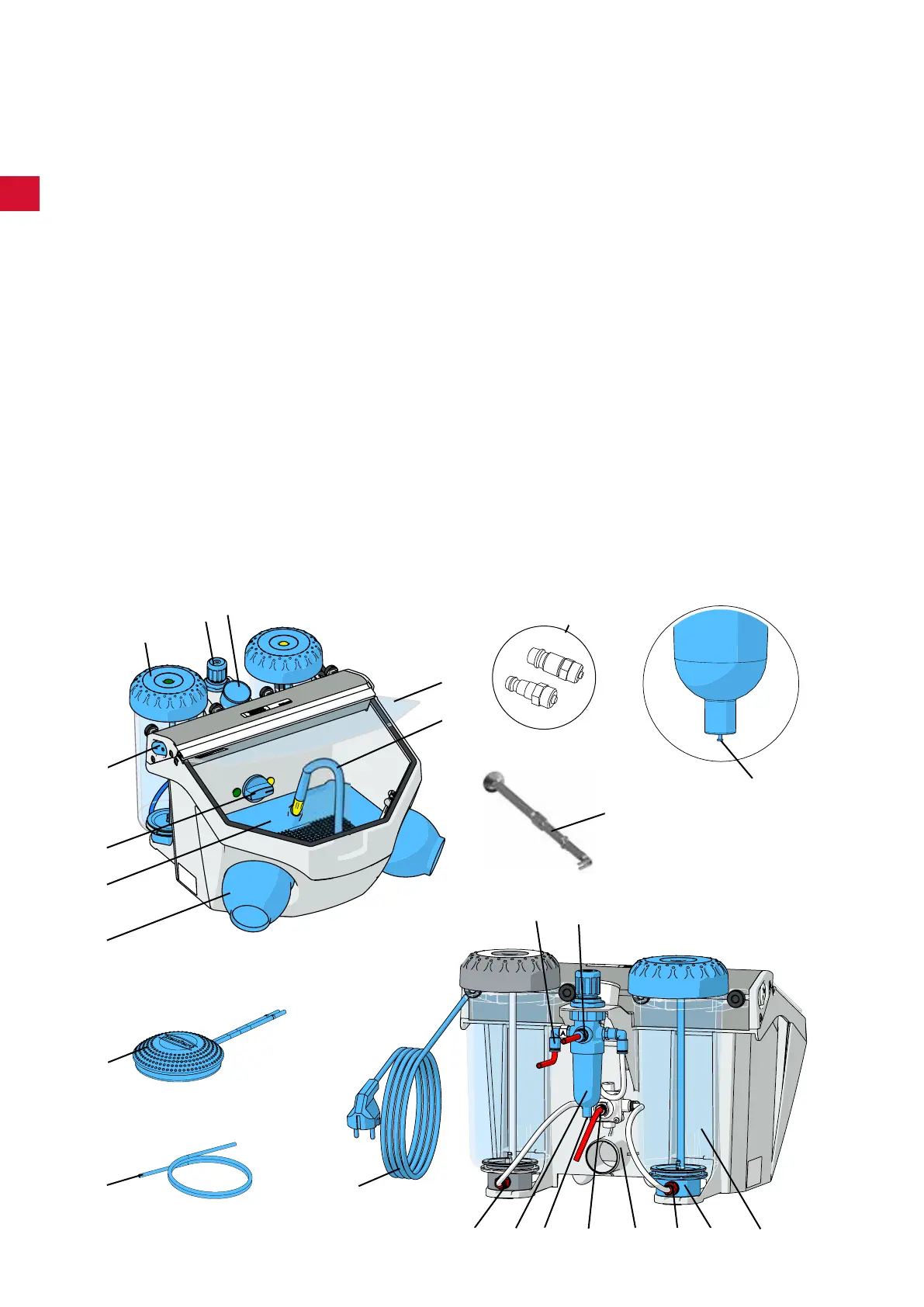

Fig. 1
2
3
1
5
6
7
8
4
9
20
19
21
17
16
15
18
22
20
13
14
12
24
23
11
10
14 Raccordo per l‘aria compressa
(raccordo push-in)
15 Serbatoio
16 Camera di miscela
17 Cartucciadeiltri(raccordopush-in)
18 Tubo per l‘aspirazione
19 Raccordo per comando a pedale (B)
(raccordo push-in)
20 Valvola del separatore d‘acqua
21 Separatore d‘acqua
22 Raccordo per comando a pedale (B) (raccor-
do push-in) (solo nel modello a 1 sebatoi)
23 Utensile per l‘ugello dosatore
24 Kit di raccordi
