Renfert BASIC eco - 4 Mise en Service; Déballage; Installation; Raccordement de la Commande À Pied

FR
4. Mise en service
4.1 Déballage
⇒ Sortez l‘appareil et les accessoires du carton de transport.
⇒ Vériezqu‘ilnemanquerienàlalivraison(voirchapitre « Étendue de la livraison »).
4.2 Installation
⇒ Installer l‘appareil sur un support plan et solide.
4.3 Raccordement de la commande à pied
Les tuyaux mentionnés ci-après (30, 31) sont déjà raccordés à la commande à pied.
4.3.1 Version à 2 silos:
⇒ Enfoncer le tuyau marqué d‘un « A » (30) jusqu‘en butée
dans le raccord de tuyau marqué d‘un « A » (13).
⇒ Enfoncer le tuyau marqué d‘un « B » (31) jusqu‘en butée
dans le raccord de tuyau marqué d‘un « B » (19).
Lors de l‘insertion des tuyaux, il faut surmonter une légère
résistance.
4.3.2 Version à 1 silo:
⇒ Enfoncer le tuyau marqué d‘un « A » (30) jusqu‘en butée
dans le raccord de tuyau marqué d‘un « A » (13).
⇒ Enfoncer le tuyau marqué d‘un « B » (31) jusqu‘en butée
dans le raccord de tuyau marqué d‘un « B » (22) (sur le silo).
Lors de l‘insertion des tuyaux, il faut surmonter une légère
résistance.
4.4 Raccord à air comprimé
⇒ Introduire le tuyau d‘alimentation en air comprimé (11)
jusqu‘en butée dans le raccord (14). Lors de cette opération,
il faut pousser au-delà d‘une légère résistance.
⇒ Choisir le raccord pour tuyau adéquat parmi les accessoires
deraccordementfournisetlexersurl‘extrémitédutuyau.
⇒ Raccorder au réseau d‘air comprimé.

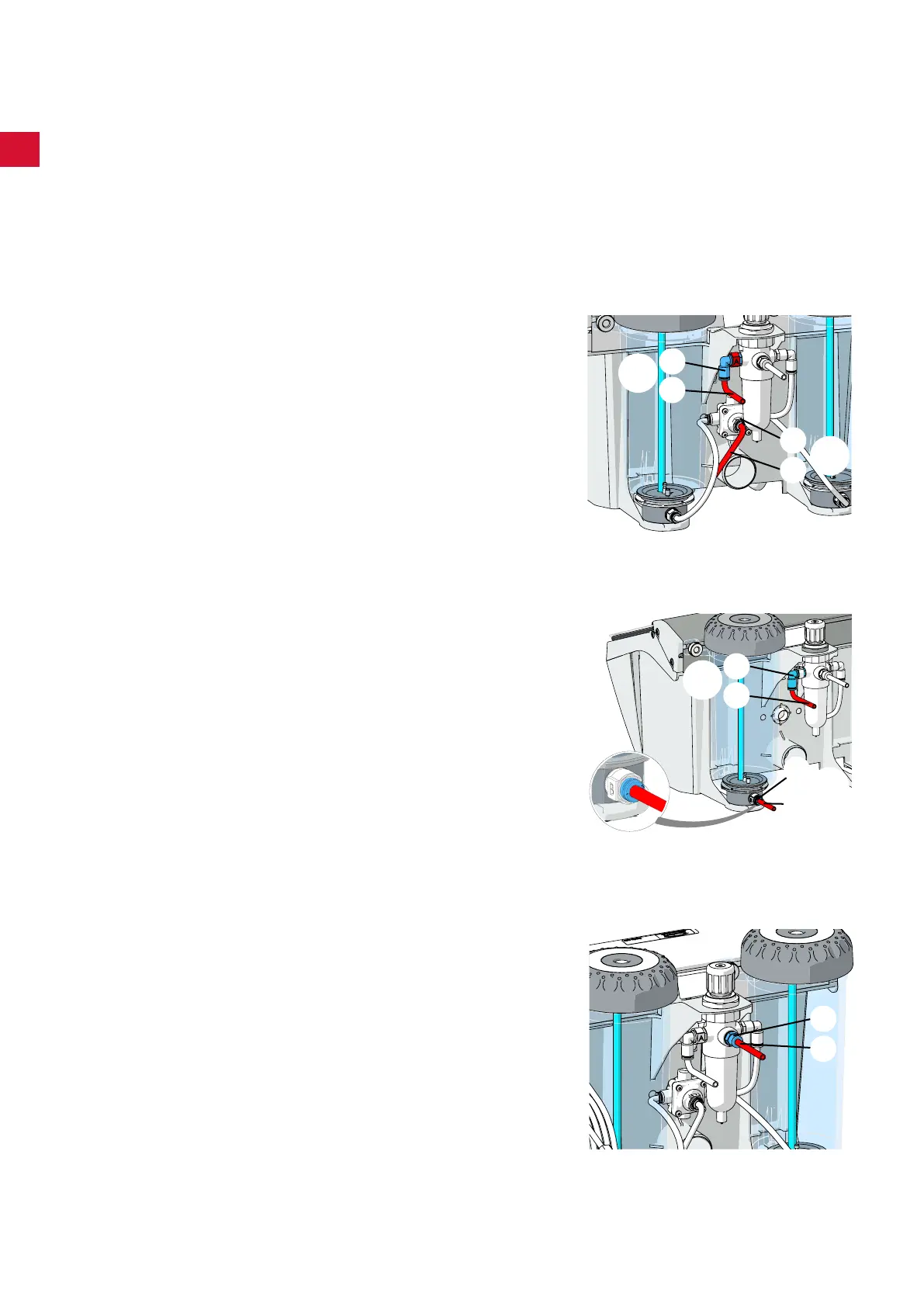

Fig. 2
19
31
A
B
13
30
Fig. 3
22
31
13
30
A
B
Fig. 4
11
14
- 8 -
