Renkforce WH2315 - Page 16

16

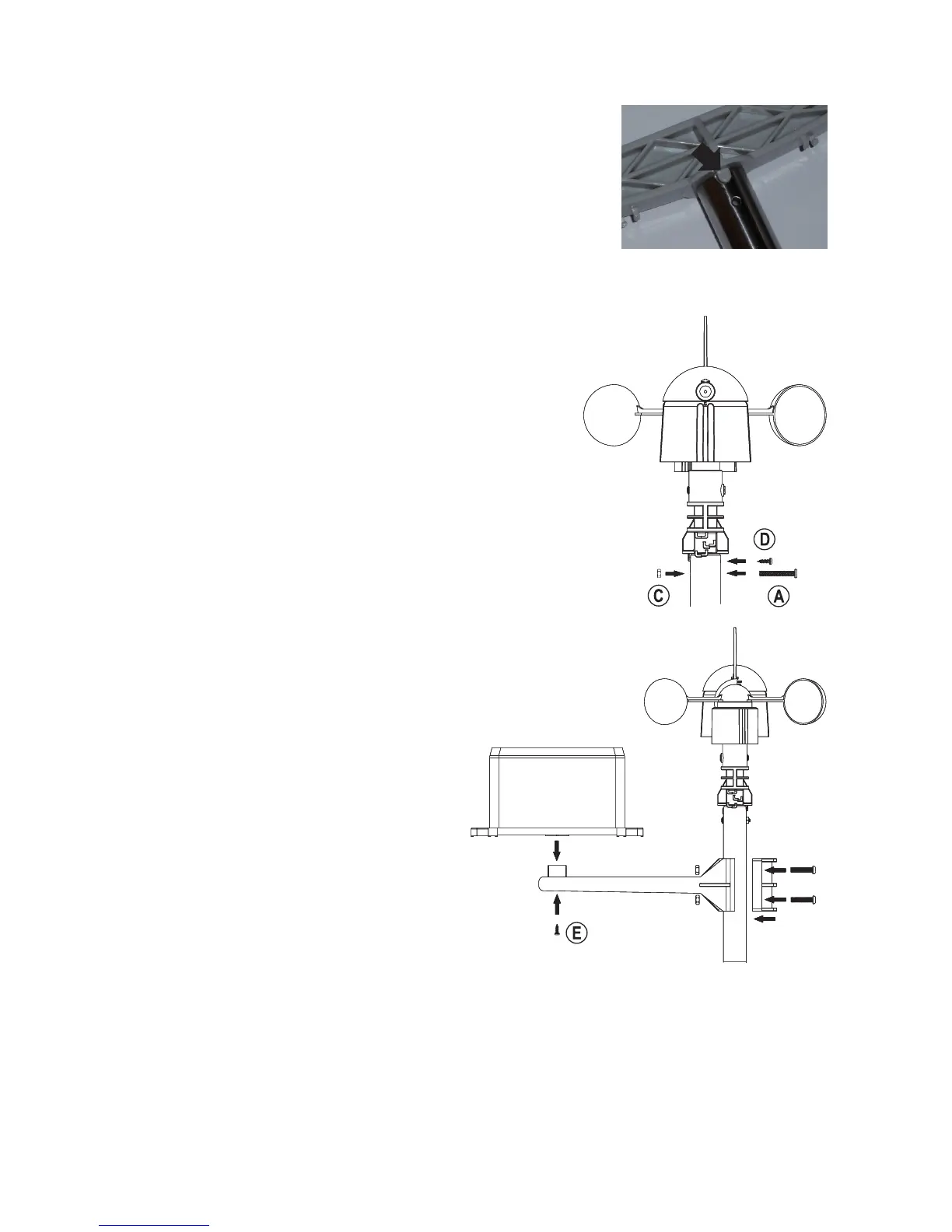

Das beiliegende Metallrohr hat an einem Ende einen kleinen Schlitz. Stecken
Sie die Y-förmige Kunststoffhalterung genau in dieses Ende, so dass die Kunst-
stoffnase im Schlitz des Metallrohrs liegt.
Anschließend wird die Kunststoffhalterung mit einer langen Schraube (A) und
einerM3-Mutter(C)amMetallrohrxiert.
Auf einer Seite des Metallrohrs ist noch ein kleines Loch. Drehen Sie hier als
zusätzliche Fixierung die kleine Schraube (D) ein.
Setzen Sie den Regensensor in die Halterung ein und
xierenSieihnmitderSchraube(E)anderHalterung.
Anschließend können Sie die Halterung wie im Bild ge-
zeigt an dem Metallrohr befestigen (4 Schrauben und
Muttern). Achten Sie dabei darauf, dass der Regensen-
sor etwa im 90°-Winkel zur Halterung des Windsensors
montiert wird.
Das Kabel, das unten aus dem Regensensor heraus-
kommt, sollte in Richtung des Metallrohrs liegen.
