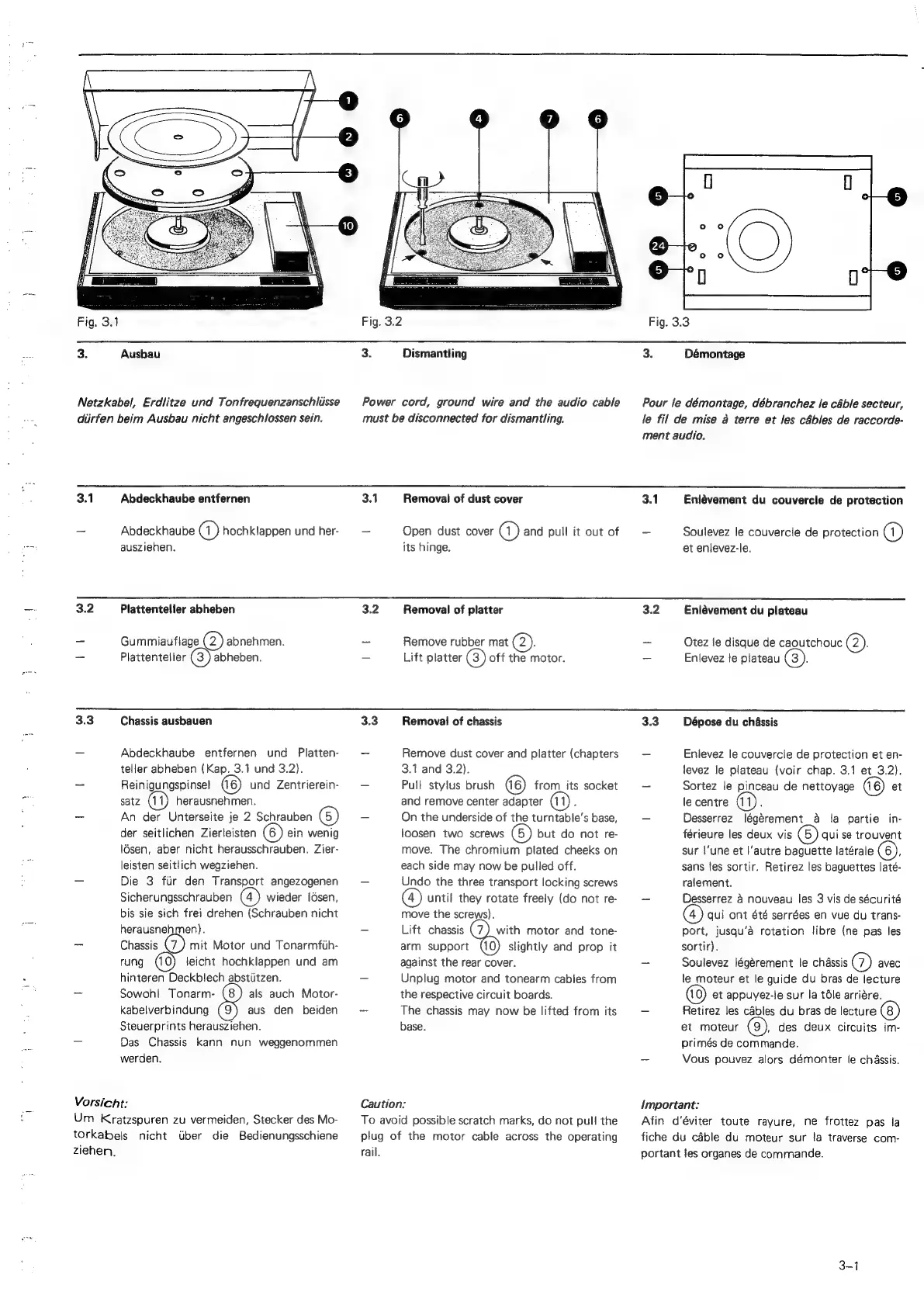

Fig. 3.3
Ausbau
Netzkabel, Erdlitze und Tonfrequenzanschlisse
diirfen beim Ausbau nicht angeschlossen sein.
Dismantling
Power cord, ground wire and the audio cable
must be disconnected for dismantling.
Démontage
Pour le démontage, débranchez le cable secteur,
le fil de mise a terre et les cables de raccorde-
ment audio.
3.1 Abdeckhaube entfernen 3.1 Removal of dust cover Enlévement du couvercle de protection
- Abdeckhaube G) hochklappen und her- - Open dust cover a) and pull it out of Soulevez le couvercie de protection @)
ausziehen. its hinge. et enlevez-le.
3.2 Plattentelier abheben 3.2 Removal of platter Enlévement du plateau
- Gummiauflage Q) abnehmen. - Remove rubber mat 2). Otez le disque de caoutchouc (2).
= Plattenteller GB) abheben. — Lift platter off the motor. Enlevez te plateau .
3.3 Chassis ausbauen 3.3 Removal of chassis Dépose du chassis
- Abdeckhaube entfernen und Platten- - Remove dust cover and platter (chapters Enlevez le couvercle de protection et en-
teller abheben (Kap. 3.1 und 3.2). 3.1 and 3.2). levez le plateau (voir chap. 3.1 et 3.2).
= Reinigungspinsel und Zentrierein- — Pull stylus brush from_its socket Sortez le pinceau de nettoyage (16) et
satz herausnehmen. and remove center adapter le centre
- An der Unterseite je 2 Schrauben (6) - On the underside of the turntable’s base, Desserrez légérement_a la partie in-
der seitlichen Zierleisten ein wenig loosen two screws but do not re- férieure les deux vis qui se trouvent
ldsen, aber nicht herausschrauben. Zier- move. The chromium plated cheeks on sur |‘une et l'autre baguette latérale :
leisten seitlich wegziehen. each side may now be pulled off. sans les sortir. Retirez les baguettes laté-
= Die 3 fir den Transport angezogenen = Undo the three transport locking screws ralement.
Sicherungsschrauben wieder ldsen, until they rotate freely (do not re- Desserrez a nouveau les 3 vis de sécurité
bis sie sich frei drehen (Schrauben nicht move the screws}. qui ont été serrées en vue du trans-
herausnehmen). - Lift chassis with motor and tone- port, jusqu’a rotation libre (ne pas les
Ea Chassis mit Motor und Tonarmfth- arm support slightly and prop it sortir).
rung feicht hochklappen und am against the rear cover. Soulevez légérement le chassis @ avec
hinteren Deckblech absttitzen. - Unplug motor and tonearm cables from le moteur et le guide du bras de lecture
a Sowohl Tonarm- als auch Motor- the respective circuit boards. et appuyez-le sur la téle arriére.,
kabelverbindung (9) aus den beiden — The chassis may now be lifted from its Retirez les cables du bras de lecture
Steuerprints herausziehen. base. et moteur , des deux circuits im-
= Das Chassis kann nun weggenommen primés de commande.
werden. Vous pouvez alors démonter le chassis.
Vorsicht: Caution: Important:
Afin d'éviter toute rayure, ne frottez pas la
fiche du cable du moteur sur la traverse com-
portant tes organes de commande.
Um Kratzspuren zu vermeiden, Stecker des Mo- To avoid possible scratch marks, do not pull the
torkabels nicht itber die Bedienungsschiene plug of the motor cable across the operating
ziehen. rail.

Revox B790 Specifications

General

Drive System	Direct Drive
Tracking Force	Adjustable
Speeds	33 1/3 and 45 rpm
Tonearm	Linear Tracking
Cartridge	Optional: Ortofon M20E Super
Wow and Flutter	<0.05% DIN
