Revox B790 Service Manual

A

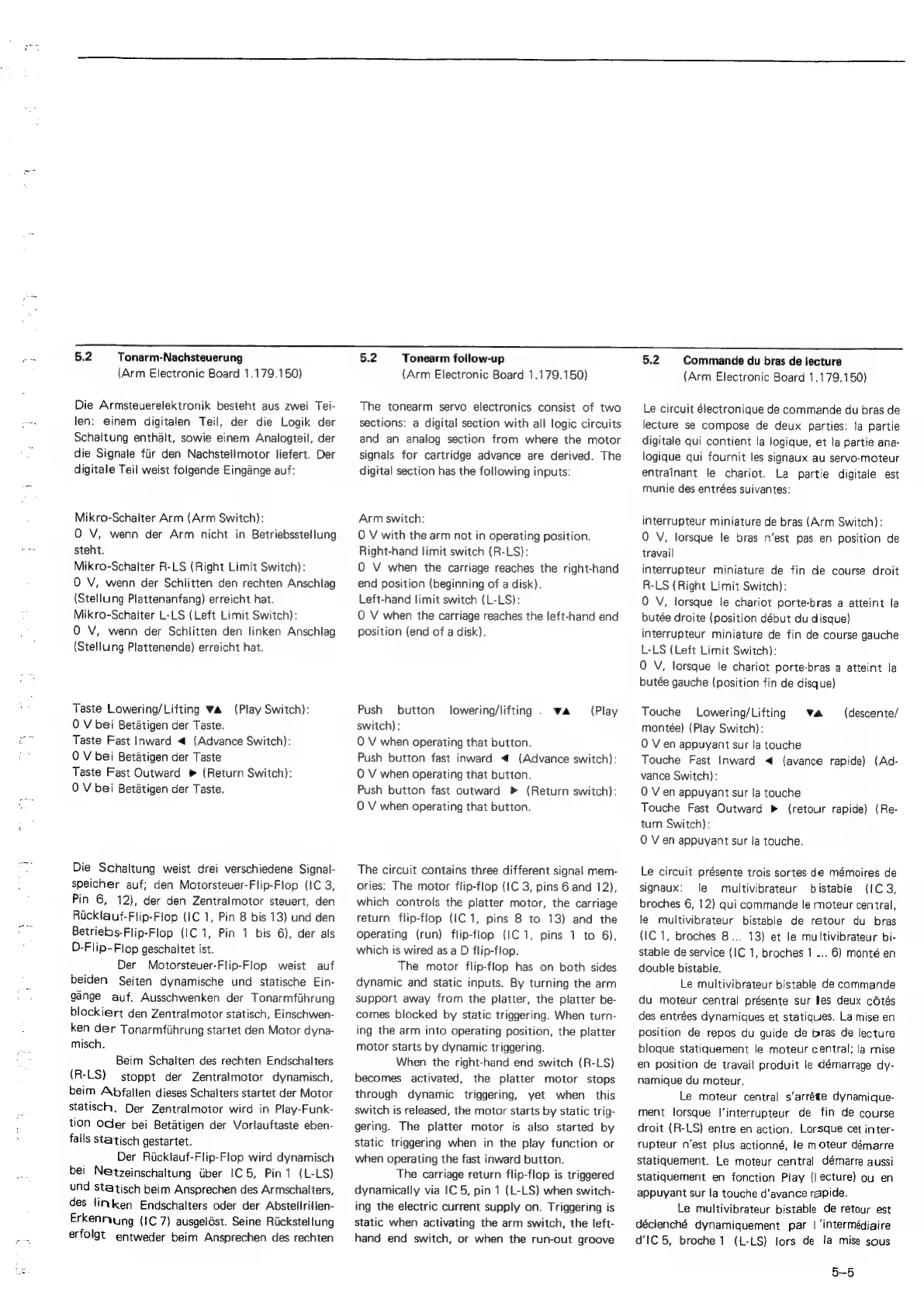

5.2 Tonarm-Nachsteuerung
(Arm Electronic Board 1.179.150)
Die Armsteuerelektronik besteht aus zwei Tei-
len: einem digitalen Teil, der die Logik der
Schaltung enthalt, sowie einem Analogteil, der
die Signale fiir den Nachstellmotor liefert. Der
digitale Teil weist folgende Eingange auf:
Mikro-Schalter Arm (Arm Switch):
O V, wenn der Arm nicht in Betriebsstellung
steht.
Mikro-Schalter R-LS (Right Limit Switch):
0 V, wenn der Schlitten den rechten Anschiag
(Stellung Plattenanfang) erreicht hat.
Mikro-Schalter L-LS (Left Limit Switch):
0 V, wenn der Schlitten den linken Anschlag
(Stellung Plattenende) erreicht hat.
Taste Lowering/Lifting va (Play Switch):
0 V bei Betatigen der Taste.
Taste Fast Inward < (Advance Switch):
0 V bei Betatigen der Taste
Taste Fast Outward » (Return Switch):
0 V bei Betatigen der Taste.
Die Schaltung weist drei verschiedene Signal-
speicher auf; den Motorsteuer-Flip-Flop (IC 3,
Pin 6, 12), der den Zentralmotor steuert, den
Rucklauf-Flip-Fiop (IC 1, Pin 8 bis 13) und den
Betriebs-Flip-Flop (1C 1, Pin 1 bis 6), der als
D-Flip-Flop geschaltet ist.
Der Motorsteuer-Flip-Flop weist auf
beiden Seiten dynamische und statische Ein-
gange auf. Ausschwenken der Tonarmfihrung
blockiert
den
Zentralmotor
statisch,
Einschwen-
ken
der
Tonarmfihrung
startet
den
Motor
dyna-
misch.
Beim Schalten des rechten Endschalters
(R-LS) stoppt der Zentralmotor dynamisch,
beim A\bfallen dieses Schalters startet der Motor
statisch,
Der
Zentralmotor
wird
in
Play-Funk-
tion Oder bei Betatigen der Vorlauftaste eben-
falls stattisch gestartet.
Der Ricklauf-Flip-Flop wird dynamisch
bei Netzeinschaltung tber IC 5, Pin 1 (L-LS)
und statisch beim Ansprechen des Armschalters,
des linken Endschalters oder der Abstellrillen-
Erkenmung (1C 7) ausgeldst. Seine Riickstellung
erfolgt entweder beim Ansprechen des rechten
5.2 Tonearm follow-up
(Arm Electronic Board 1.179.150)
The tonearm servo electronics consist of two
sections: a digital section with all logic circuits
and an analog section from where the motor
signals for cartridge advance are derived. The
digital section has the following inputs:
Arm switch:
0 V with the arm not in operating position.
Right-hand limit switch (R-LS):
O V when the carriage reaches the right-hand
end position (beginning of a disk).
Left-hand limit switch (L-LS):
O V when the carriage reaches the left-hand end
position (end of a disk).
Push button (Play
switch):
0 V when operating that button.
Push button fast inward < (Advance switch):
0 V when operating that button.
Push button fast outward » (Return switch):
0 V when operating that button.
lowering/lifting . wa
The circuit contains three different signal mem-
ories: The motor flip-flop (IC 3, pins 6 and 12),
which controls the platter motor, the carriage
return flip-flop (IC 1, pins 8 to 13) and the
Operating (run) flip-flop (IC 1, pins 1 to 6),
which is wired as a D flip-flop.
The motor flip-flop has on both sides
dynamic and static inputs. By turning the arm
support away from the platter, the platter be-
comes blocked by static triggering. When turn-
ing the arm into operating position, the platter
motor starts by dynamic triggering.
When the right-hand end switch (R-LS)
becomes activated, the platter motor stops
through dynamic triggering, yet when this
switch is released, the motor starts by static trig-
gering. The platter motor is also started by
static triggering when in the play function or
when operating the fast inward button.
The carriage return flip-flop is triggered
dynamicatly via |C 5, pin 1 (L-LS) when switch-
ing the electric current supply on. Triggering is
static when activating the arm switch, the left-
hand end switch, or when the run-out groove
5.2 Commande du bras de lecture
(Arm Electronic Board 1.179.150)
Le circuit électronique de commande du bras de
lecture se compose de deux parties: la partie
digitale qui contient la logique, et la partie ana-
logique qui fournit les signaux au servo-moteur
entrainant le chariot. La partie digitale est
munie des entrées suivantes:
interrupteur miniature de bras (Arm Switch):
O V, lorsque le bras n‘est pas en position de
travail
interrupteur miniature de fin de course droit
R-LS (Right Limit Switch):
0 V, lorsque te chariot porte-bras a atteint la
butée droite (position début du disque)
interrupteur miniature de fin de course gauche
L-LS (Left Limit Switch):
0 V, lorsque le chariot porte-bras a atteint la
butée gauche (position fin de disque)
Touche Lowering/Lifting va (descente/
montée) (Play Switch):
0 V en appuyant sur la touche
Touche Fast Inward < (avance rapide) (Ad-
vance Switch):
O V en appuyant sur la touche
Touche Fast Outward » (retour rapide) (Re-
turn Switch):
0 V en appuyant sur Ja touche.
Le circuit présente trois sortes de mémoires de
signaux: le multivibrateur bistable (IC 3,
broches 6, 12} qui commande le moteur central,
le multivibrateur bistable de retour du bras
(IC 1, broches 8... 13) et le multivibrateur bi-
stable de service (IC 1, broches 1 -.. 6) monté en
double bistable.
Le multivibrateur bistable de commande
du moteur central présente sur bes deux cétés
des entrées dynamiques et statiques. La mise en
position de repos du guide de bras de lecture
bloque statiquement le moteur central; la mise
en position de travail produit le démarrage dy-
namique du moteur.
Le moteur central s’arréte dynamique-
ment lorsque l'interrupteur de fin de course
droit (R-LS) entre en action. Lorsque cet inter-
rupteur n‘est plus actionné, le moteur démarre
Statiquement. Le moteur central démarre aussi
statiquement en fonction Play (| ecture) ou en
appuyant sur ta touche d’avance rapide.
Le multivibrateur bistable de retour est
déclenché dynamiquement par | ‘intermédiaire
d'tC 5, broche 1 (L-LS) lors de la mise sous
5-5

Revox B790 Specifications

General

Drive System	Direct Drive
Tracking Force	Adjustable
Speeds	33 1/3 and 45 rpm
Tonearm	Linear Tracking
Cartridge	Optional: Ortofon M20E Super
Wow and Flutter	<0.05% DIN
