Revox B790 Service Manual

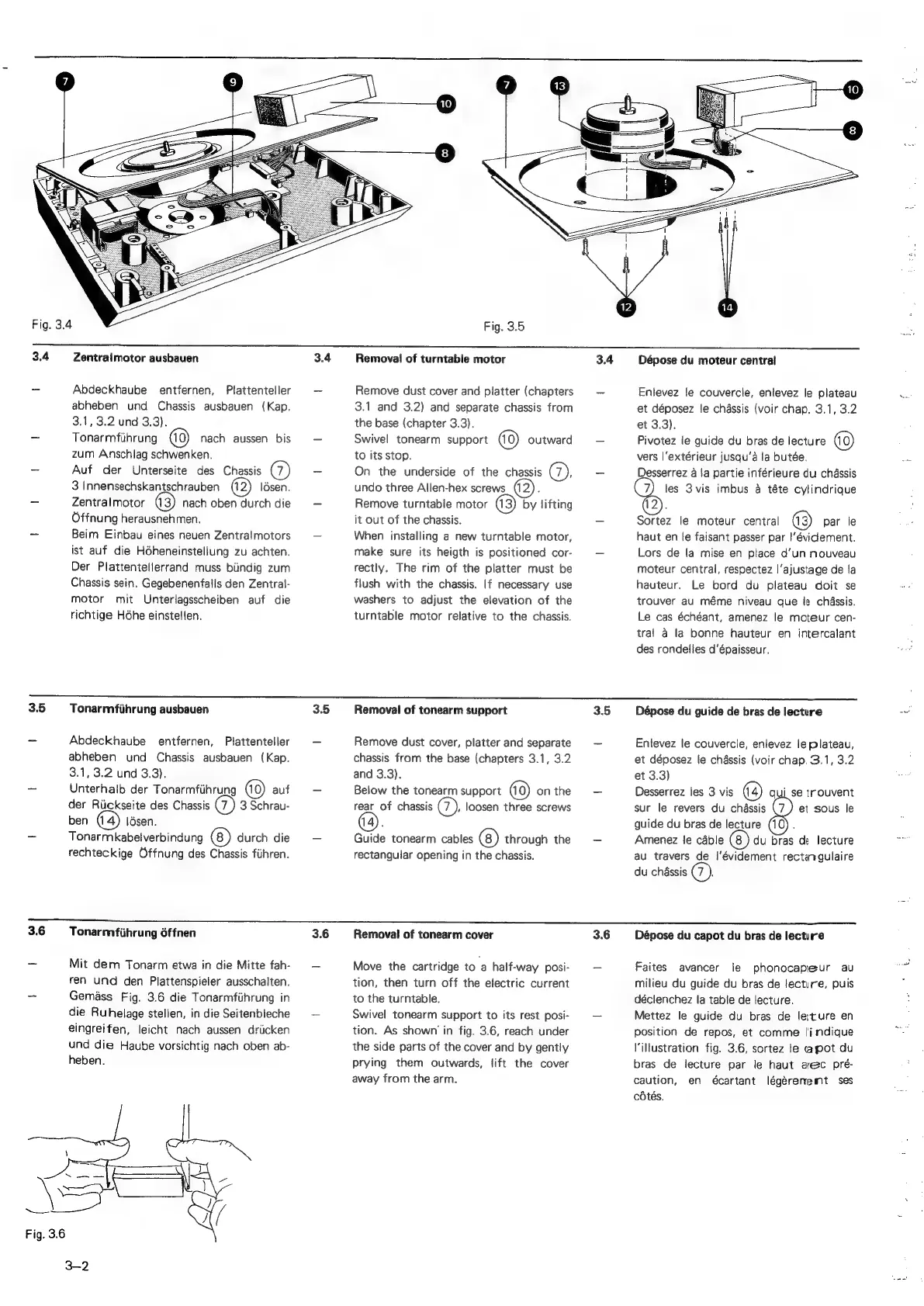

Fig. 3.5
Zentralmotor ausbauen
Abdeckhaube entfernen, Plattenteller
abheben und Chassis ausbauen (Kap.
3.1, 3.2 und 3.3).
Tonarmfithrung nach aussen bis
zum Anschlag schwenken.
Auf der Unterseite des Chassis @
3 Innensechskantschrauben ldsen.
Zentralmotor nach oben durch die
Offnung herausnehmen.
Beim Einbau eines neuen Zentralmotors
ist auf die Hdheneinstellung zu achten.
Der Plattentellerrand muss biindig zum
Chassis sein. Gegebenenfalls den Zentral-
motor mit Unterlagsscheiben auf die
richtige Hohe einstellen.
3.4
Removal! of turntable motor
Remove dust cover and platter (chapters
3.1 and 3.2) and separate chassis from
the base (chapter 3.3).
Swivel tonearm support outward
to its stop.
On the underside of the chassis @),
undo three Allen-hex screws
Remove turntable motor
it out of the chassis.
When installing a new turntable motor,
make sure its heigth is positioned cor-
rectly. The rim of the platter must be
flush with the chassis. If necessary use
washers to adjust the elevation of the
turntable motor relative to the chassis.
by lifting
3.4
Dépose du moteur central
Enlevez le couvercle, entevez le plateau
et déposez le chassis (voir chap. 3.1, 3.2
et 3.3),
Pivotez le guide du bras de lecture
vers |'extérieur jusqu’a la butée.
Desserrez a la partie inférieure du chassis
les 3vis imbus a téte cylindrique
Sortez le moteur central 3) par le
haut en le faisant passer par !’évidement.
Lors de la mise en place d’un nouveau
moteur central, respectez |’ajustage de !a
hauteur. Le bord du plateau doit se
trouver au méme niveau que le chassis.
Le cas échéant, amenez le moteur cen-
tral a la bonne hauteur en intercalant
des rondelles d’épaisseur.
3.5
Tonarmfiihrung ausbauen
Abdeckhaube entfernen, Piattenteller
abheben und Chassis ausbauen (Kap.
3.1, 3.2 und 3.3).
Unterhalb der Tonarmfihrung auf
der Ruckseite des Chassis 3 Schrau-
ben ldsen.
Tonarmkabelverbindung @) durch die
rechteckige Offnung des Chassis fiihren.
3.5
Removal of tonearm support
Remove dust cover, platter and separate
chassis from the base (chapters 3.1, 3.2
and 3.3).
Below the tonearm support on the
rear of chassis , loosen three screws
Guide tonearm cables through the
rectangular opening in the chassis.
3.5
Dépose du guide de bras de lecture
Entevez le couvercle, enlevez le plateau,
et déposez le chassis (voir chap, 3.1, 3.2
et 3.3)
Desserrez les 3 vis qui se trouvent
sur le revers du chassis 7) et sous le
guide du bras de lecture (10)
Amenez Je cable du bras de lecture
au travers de |'évidement rectargulaire
du chassis ;
3.6
Tonarmfiihrung éffnen
Mit dem Tonarm etwa in die Mitte fah-
ren und den Plattenspieler ausschalten.
Gemass Fig. 3.6 die Tonarmfiihrung in
die Ruhelage stellen, in die Seitenbleche
eingreifen, leicht nach aussen driicken
und die Haube vorsichtig nach oben ab-
heben.
3.6
Removal of tonearm cover
Move the cartridge to a half-way posi-
tion, then turn off the electric current
to the turntable.
Swivel tonearm support to its rest posi-
tion. As shown’ in fig. 3.6, reach under
the side parts of the cover and by gently
prying them outwards, lift the cover
away from the arm.
3.6
Dépose du capot du bras de lecture
Faites avancer le phonocapieur au
milieu du guide du bras de lecture, puis
déclenchez la table de lecture.
Mettez le guide du bras de leture en
position de repos, et comme |i ndique
‘illustration fig. 3.6, sortez le @pot du
bras de jecture par le haut aec pré-
caution, en écartant légérememt ses
cétés.

Revox B790 Specifications

General

Drive System	Direct Drive
Tracking Force	Adjustable
Speeds	33 1/3 and 45 rpm
Tonearm	Linear Tracking
Cartridge	Optional: Ortofon M20E Super
Wow and Flutter	<0.05% DIN
