Revox B790 Service Manual

800 Hz
X-TAL
3.27 MHz
200 ms GATING
. H ENABLE/PRESET

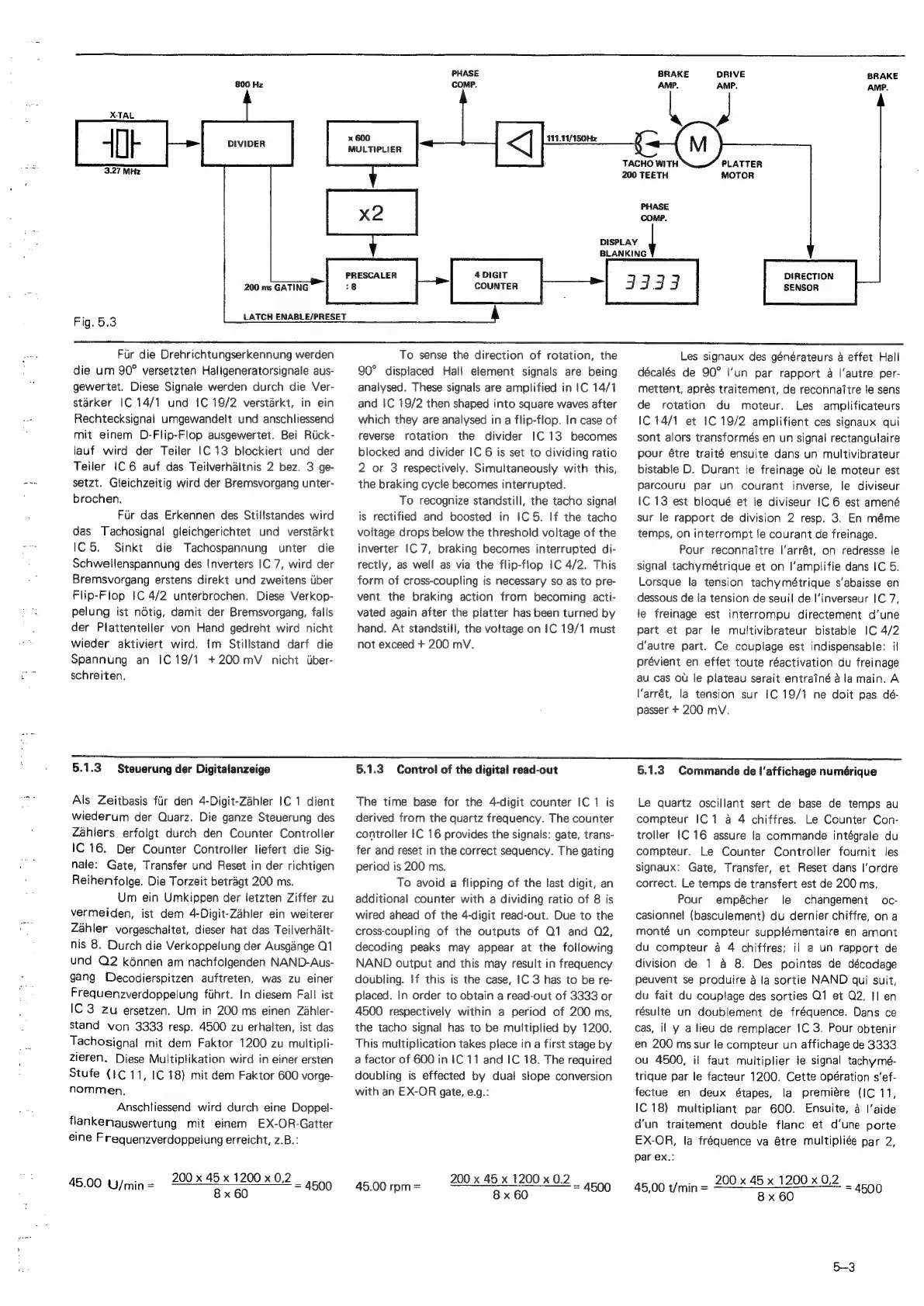

Fig. 5.3 LATE
x 600
MULTIPLIER
=
:8
PHASE
COMP.
111.11/150Hz
4 DIGIT
COUNTER
TACHO WITH PLATTER
200 TEETH MOTOR
PHASE
COMP.
DISPLAY \
BLANKING
4353
BRAKE DRIVE BRAKE
AMP. AMP. AMP.
p
DIRECTION
SENSOR
Fir die Drehrichtungserkennung werden
die um 90° versetzten Haligeneratorsignale aus-
gewertet. Diese Signale werden durch die Ver-
starker IC 14/1 und 1C 19/2 verstarkt, in ein
Rechtecksignal umgewandelt und anschliessend
mit einem D-Flip-Flop ausgewertet. Bei Riick-
lauf wird der Teiler |C 13 blockiert und der
Teiler IC 6 auf das Teilverhaltnis 2 bez. 3 ge-
setzt. Gleichzeitig wird der Bremsvorgang unter-
brochen.
Fur das Erkennen des Stillstandes wird
das Tachosignal gleichgerichtet und verstarkt
IC 5. Sinkt die Tachospannung unter die
Schwellenspannung des Inverters IC 7, wird der
Bremsvorgang erstens direkt und zweitens tiber
Flip-Flop IC 4/2 unterbrochen. Diese Verkop-
pelung ist ndtig, damit der Bremsvorgang, falls
der Plattenteller von Hand gedreht wird nicht
wieder aktiviert wird. Im Stillstand darf die
Spannung an 1C 19/1 +200 mV nicht iiber-
schreiten.
To sense the direction of rotation, the
90° displaced Hall element signals are being
analysed. These signals are amplified in IC 14/1
and IC 19/2 then shaped into square waves after
which they are analysed in a flip-flop. In case of
reverse rotation the divider 1C 13 becomes
blocked and divider IC 6 is set to dividing ratio
2 or 3 respectively. Simultaneously with this,
the braking cycle becomes interrupted.
To recognize standstill, the tacho signal
is rectified and boosted in IC 5. If the tacho
voltage drops below the threshold voltage of the
inverter |C 7, braking becomes interrupted di-
rectly, as well as via the flip-flop IC 4/2. This
form of cross-coupling is necessary so as to pre-
vent the braking action from becoming acti-
vated again after the platter has been turned by
hand. At standstill, the voltage on IC 19/1 must
not exceed + 200 mV.
Les signaux des générateurs a effet Hall
décalés de 90° I’un par rapport a |‘autre per-
mettent, aprés traitement, de reconnaitre le sens
de rotation du moteur. Les amplificateurs
IC 14/1 et 1C 19/2 amplifient ces signaux qui
sont alors transformés en un signal rectangulaire
pour étre traité ensuite dans un multivibrateur
bistable D. Durant le freinage o& le moteur est
Parcouru par un courant inverse, le diviseur
IC 13 est bloqué et le diviseur 1C 6 est amené
sur le rapport de division 2 resp. 3. En méme
temps, on interrompt fe courant de freinage.
Pour reconnaitre l’arrét, on redresse le
signal tachymétrique et on l’amplifie dans IC 5.
Lorsque la tension tachymétrique s'abaisse en
dessous de la tension de seuil de l’inverseur IC 7,
le freinage est interrompu directement d‘une
part et par le multivibrateur bistable IC 4/2
d’autre part. Ce couplage est indispensable: it
prévient en effet toute réactivation du freinage
au cas ou le plateau serait entrainé ala main. A
l‘arrét, la tension sur IC 19/1 ne doit pas dé-
passer + 200 mV.
este
>
5.1.3 Steuerung der Digitalanzeige
Als Zeitbasis fiir den 4-Digit-Zahler |C 1 dient
wiederum der Quarz. Die ganze Steuerung des
Zahlers erfolgt durch den Counter Controller
1C 16. Der Counter Controller liefert die Sig-
nale: Gate, Transfer und Reset in der richtigen
Reihenfolge. Die Torzeit betragt 200 ms.
Um ein Umkippen der letzten Ziffer zu
vermeiden, ist dem 4-Digit-Zahler ein weiterer
Zahler vorgeschaltet, dieser hat das Teilverhalt-
nis 8. Durch die Verkoppelung der Ausgange Q1
und Q2 kénnen am nachfolgenden NAND-Aus-
gang Decodierspitzen auftreten, was zu einer
Frequenzverdoppelung fihrt. In diesem Fall ist
IC 3 zu ersetzen. Um in 200 ms einen Zahler-
stand von 3333 resp. 4500 zu erhalten, ist das
Tachosignal mit dem Faktor 1200 zu multipli-
zieren. Diese Multiplikation wird in einer ersten
Stufe (IC 11, IC 18) mit dem Faktor 600 vorge-
nommen,.
Anschliessend wird durch eine Doppel-
flankenauswertung
mit
einem
EX-OR-Gatter
eine
Frequenzverdoppelung
erreicht,
z.B.:
200 x 45 x 1200 x 0,2
45.00 U/min = 3x 60
= 4500
5.1.3 Control of the digital read-out
The time base for the 4-digit counter IC 1 is
derived from the quartz frequency. The counter
controller IC 16 provides the signals: gate, trans-
fer and reset in the correct sequency. The gating
period is 200 ms.
To avoid a flipping of the last digit, an
additional counter with a dividing ratio of 8 is
wired ahead of the 4-digit read-out. Due to the
cross-coupling of the outputs of Q1 and Q2,
decoding peaks may appear at the following
NAND output and this may result in frequency
doubling. If this is the case, 1C 3 has to be re-
placed. In order to obtain a read-out of 3333 or
4500 respectively within a period of 200 ms,
the tacho signal has to be multiplied by 1200.
This multiplication takes place in a first stage by
a factor of 600 in IC 11 and IC 18. The required
doubling is effected by dual slope conversion
with an EX-OR gate, e.g.:
200 x 45 x 1200 x 0.2
45.00 rom = 8 x60
= 4500
5.1.3 Commande de t’affichage numérique
Le quartz oscillant sert de base de temps au
compteur IC 1 a 4 chiffres. Le Counter Con-
troller 1C 16 assure la commande intégrale du
compteur. Le Counter Controller fournit les
signaux: Gate, Transfer, et Reset dans l’ordre
correct. Le temps de transfert est de 200 ms.
Pour empécher le changement oc-
casionnel (basculement) du dernier chiffre, on a
monté un compteur supplémentaire en amont
du compteur 4 4 chiffres; il a un rapport de
division de 1 a 8. Des pointes de décodage
peuvent se produire a la sortie NAND qui suit,
du fait du couplage des sorties Q1 et Q2. Il en
résulte un doublement de fréquence. Dans ce
cas, il y a lieu de remplacer 1C 3. Pour obtenir
en 200 ms sur le compteur un affichage de 3333
ou 4600, il faut multiplier le signal tachymé-
trique par le facteur 1200. Cette opération s‘ef-
fectue en deux étapes, la premiére (IC 11,
1C 18) multipliant par 600. Ensuite, a l'aide
d'un traitement double flanc et d’une porte
EX-OR, la fréquence va étre multipliée par 2,
par ex.:
8x 60 = 4500
45,00 t/min =
5-3

Revox B790 Specifications

General

Drive System	Direct Drive
Tracking Force	Adjustable
Speeds	33 1/3 and 45 rpm
Tonearm	Linear Tracking
Cartridge	Optional: Ortofon M20E Super
Wow and Flutter	<0.05% DIN
