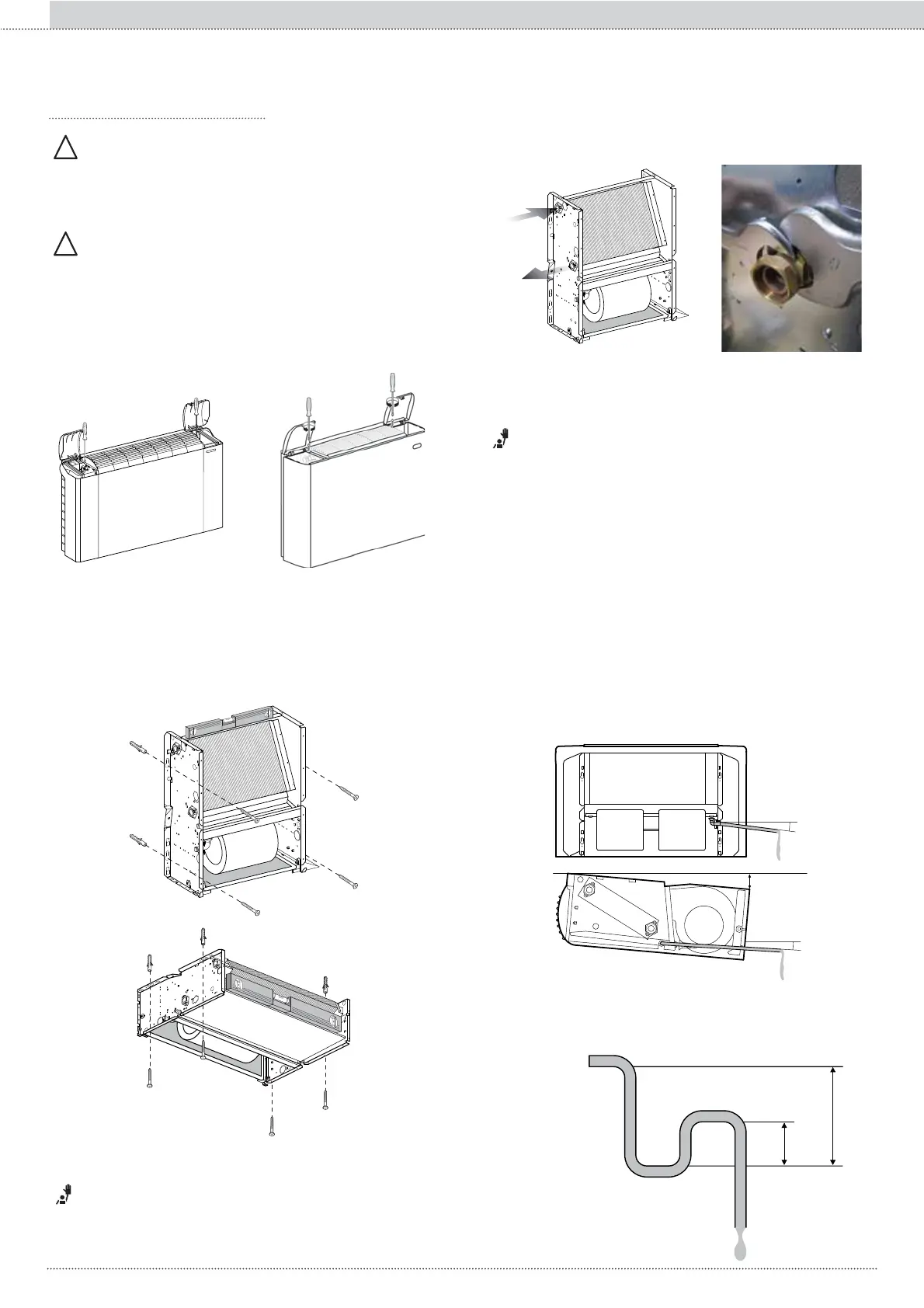

RHOSS Yardy EV3 - Installationsanweisungen

28
Leitungsquersch II: Installation und WartungDE
)UGLH ,QVWDOODWLRQGLHQDFKIROJHQG DQJHJHEHQHQ$QZHL-
VXQJHQEHDFKWHQ
INSTALLATIONSANWEISUNGEN
!
GEFAHR!
Die Installation darf ausschließlich von erfahrenen Technikern
ausgeführt werden die eine Zulassung für Arbeiten an Kälte- und Kli-
maanlagen besitzen. Eine falsche Installation kann Ursache für einen
schlechten Betrieb der Einheit mit erheblichem Leistungsabfall sein.
!
GEFAHR!
'HU,QVWDOODWHXULVWYHUSÀLFKWHWDOOH]XP=HLWSXQNWGHU$XIVWHOOXQJJO-
tigen lokalen und nationalen Bestimmungen einzuhalten. Immer die
persönliche Schutzausrüstung anwenden.
• Das Abdeckungsgehäuse entfernen, indem man die Schrau-
ben, die es an der Struktur befestigt halten, wie in Abbildung
dargestellt, löst.
• Die Einheit mit den vier Befestigungsschrauben in den entspre-
chenden Dübeln befestigen.
• An der Wand oder an der Decke die Befestigungspunkte mar-
kieren, verwenden Sie dazu die an der Einheit vorhandenen
oder nehmen Sie Bezug auf die Werte im Abschnitt Anlagen
A2. Eine leichte Neigung zum Kondensatablauf beibehalten,
um den Wasseraustritt zu begünstigen.
WICHTIGER HINWEIS!
Die Wasseranschlüsse sind von größter Wichtigkeit und müssen
sorgfältig durch Fachkräfte ausgeführt werden.
WICHTIGER HINWEIS!
Die wassergekühlten Register können teilweise entleert werden; für
eine vollständige Entleerung Luft in das Innere des Registers blasen.
:DVVHUDQVFKOVVH
Installation des Kondensatablaufs
$QVFKOXVVDQGLH$QODJH
Die Einheit mithilfe der angezeigten Eintritts-/Austrittsstutzen
an die Wasseranlage anschließen. Mit geeigneter Dichtung-
smasse die Dichtheit der Anschlüsse garantieren.
Der Kondensatablauf muss die richtige Neigung aufweisen,
XP GHQ :DVVHUDEÀXVV ]X HUOHLFKWHUQ )U HLQHQ NRUUHNWHQ
Kondensatablauf die nachfolgend angegebenen Anweisungen
beachten.
Alle wassergekühlten Register (einschließlich der Zusatzre-
gister) sind in der Nähe des oberen Anschlusses mit En-
tlüftungsventil ausgestattet und in der Nähe des unteren An-
schlusses mit Wasserablassventil. Alle Ventile können mit
Schraubenzieher oder Sechskantschlüssel betätigt werden.
Nach der Installation:
IN
OUT
• Die Luft aus dem Kreislauf auslassen.
• Sicherstellen, dass keine Wasserleckagen vorliegen.
• Das Ventil und die Verbindungsrohre mit einer 10 mm star-
ken Isolierung gegen Kondensatbildung verkleiden oder die
Hilfswannen installieren.
• Wasser in die Kondensatsammelwanne füllen und sicher-
stellen, dass die Flüssigkeit korrekt abgeführt wird, dazu den
Verlauf bis zum Kondensatausgang verfolgen. Anderenfalls
die Neigung kontrollieren und den Ablauf auf Verstopfungen
prüfen.
3 cm/m
15 mm
3 cm/m
+HUVWHOOXQJGHV5RKUOHLWXQJV6LSKRQV
Der Kondensatablauf muss einen entsprechenden Rohrleitungs-Si-
SKRQ DXIZHLVHQ XP GLH ,Q¿OWUDWLRQ YRQ *HUFKHQ ]X YHUKLQGHUQ ,P
Folgenden werden die Hinweise zur Umsetzung eines Siphons wie-
dergegeben.
50 mm
100 mm
