RHOSS Yardy EV3 - Instrucciones de Instalación

35
Sección II :: Instalación y mantenimiento
ES
3DUDODLQVWDODFLyQVLJDODVLQGLFDFLRQHVDFRQWLQXDFLyQ

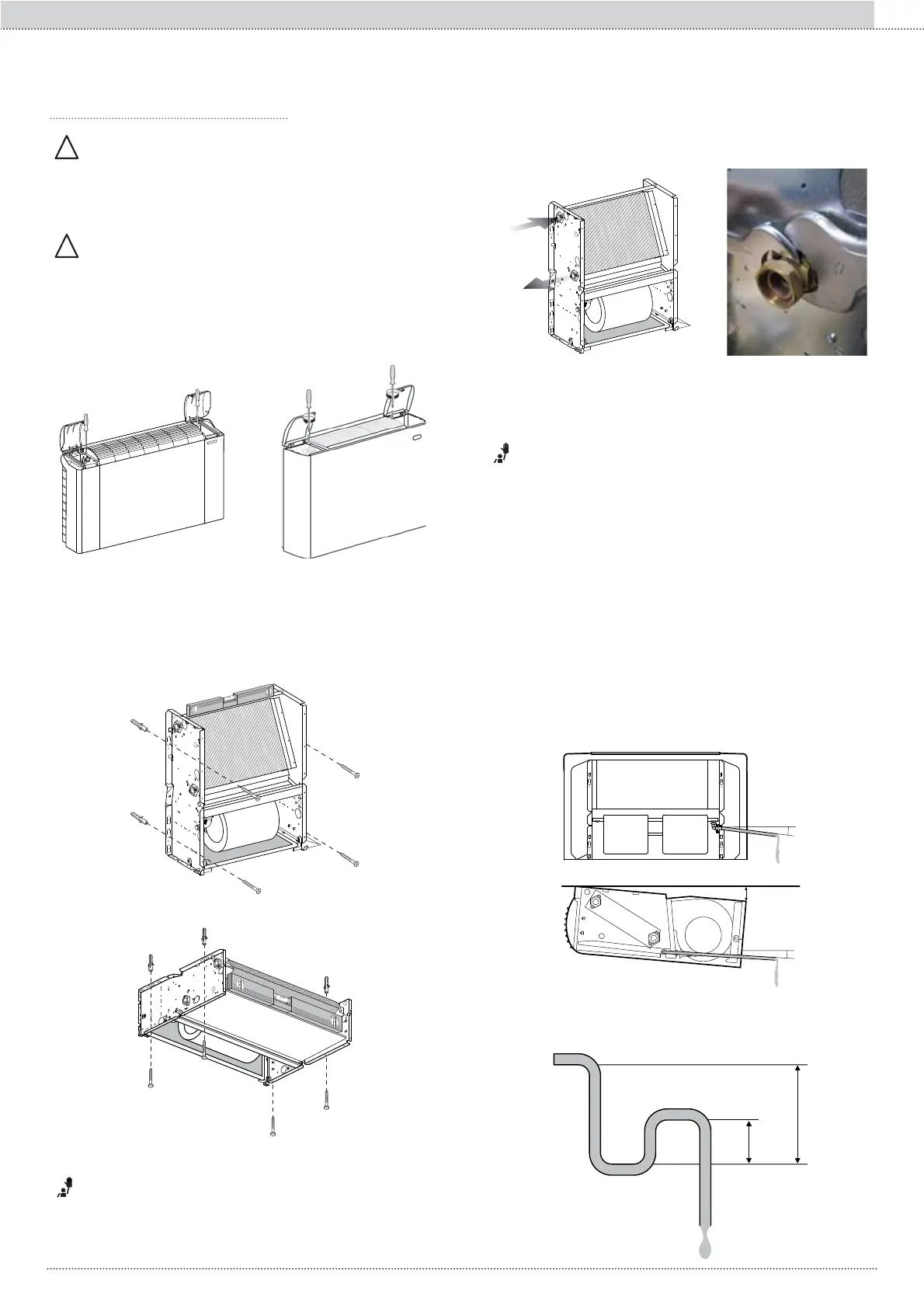

INSTRUCCIONES DE INSTALACIÓN
!
¡PELIGRO!
La instalación debe ser efectuada única y exclusivamente por técni-
cos expertos habilitados para trabajar con productos para la climati-
zación y la refrigeración. Una instalación incorrecta puede causar un
funcionamiento anómalo de la unidad y una fuerte disminución del
rendimiento.
!
¡PELIGRO!
Es responsabilidad del personal respetar las normativas locales y na-
cionales vigentes al poner la máquina en funcionamiento. Use siem-
pre los equipos de protección individual.
• 'HVPRQWHODFDPLVDGHVDWRUQLOODQGRORVWRUQLOORVTXHOD¿MDQD
ODHVWUXFWXUDFRPRVHLQGLFDHQOD¿JXUD
• )LMHODXQLGDGDWRUQLOODQGRORVFXDWURWRUQLOORVGH¿MDFLyQHQORV
tacos respectivos.
• 0DUTXHVREUHODSDUHGRVREUHHOWHFKRORVSXQWRVGH¿MDFLyQ
utilizando aquellos presentes en la unidad o remitiéndose a
las cotas presentes en la sección Anexos A2. Mantenga una
leve inclinación hacia la descarga de la condensación para
favorecer la salida del agua.
¡IMPORTANTE!
Las baterías de agua son parcialmente drenables; para realizar un
drenaje completo, se aconseja soplar aire dentro de la batería.
&UHDFLyQGHODGHVFDUJDGHFRQGHQVDFLyQ
&RQH[LyQDODLQVWDODFLyQ
Conecte la unidad a la instalación de agua mediante las cone-
xiones entrada/salida indicadas. Garantice convenientemente
con sellador la estanqueidad de las conexiones.
El sistema de descarga de la condensación debe prever una
pendiente adecuada para favorecer la salida del agua. A con-
tinuación se indica cómo crear una descarga de condensación
correcta.
Todas las baterías por agua (comprendida la adicional) están
provistas de válvula de purga del aire en proximidad de la co-
nexión superior, y de válvula descarga de agua en proximidad
de la conexión inferior. Todas las válvulas pueden manejarse
mediante destornillador o llave hexagonal.
Una vez terminada la instalación, es preciso:
IN
OUT
• Purgar el aire contenido en el circuito.
• Asegurarse de que no haya pérdidas de agua.
• Revestir la válvula y los tubos de conexión con material anti-
condensación de 10 mm de espesor o instalar bandejas au-
xiliares.
• Volcar agua en la bandeja de recolección condensados y
comprobar que el líquido sea descargado regularmente, si-
guiendo el recorrido hasta la salida de la descarga de con-
densación. De no ser así, controle la inclinación y si hay ob-
strucciones.
3 cm/m
15 mm
3 cm/m
&UHDFLyQGHOVLIyQKLGUiXOLFR
El sistema de descarga de la condensación debe prever un
VLIyQ DGHFXDGR SDUDSUHYHQLU OD LQ¿OWUDFLyQ GH RORUHV$ FRQ-
tinuación se muestran las indicaciones para crear un sifón hi-
dráulico.
50 mm
100 mm
¡IMPORTANTE!
Las conexiones hidráulicas son operaciones muy importantes y de-
ben ser realizadas con una atención particular por parte de personal
especializado.
&RQH[LRQHVKLGUiXOLFDV
