RHOSS Yardy EV3 - Yardy EV3;I EV3 IVP;IXP Dimensions; YardyDUCT2;ID2 CXP Dimensions

40

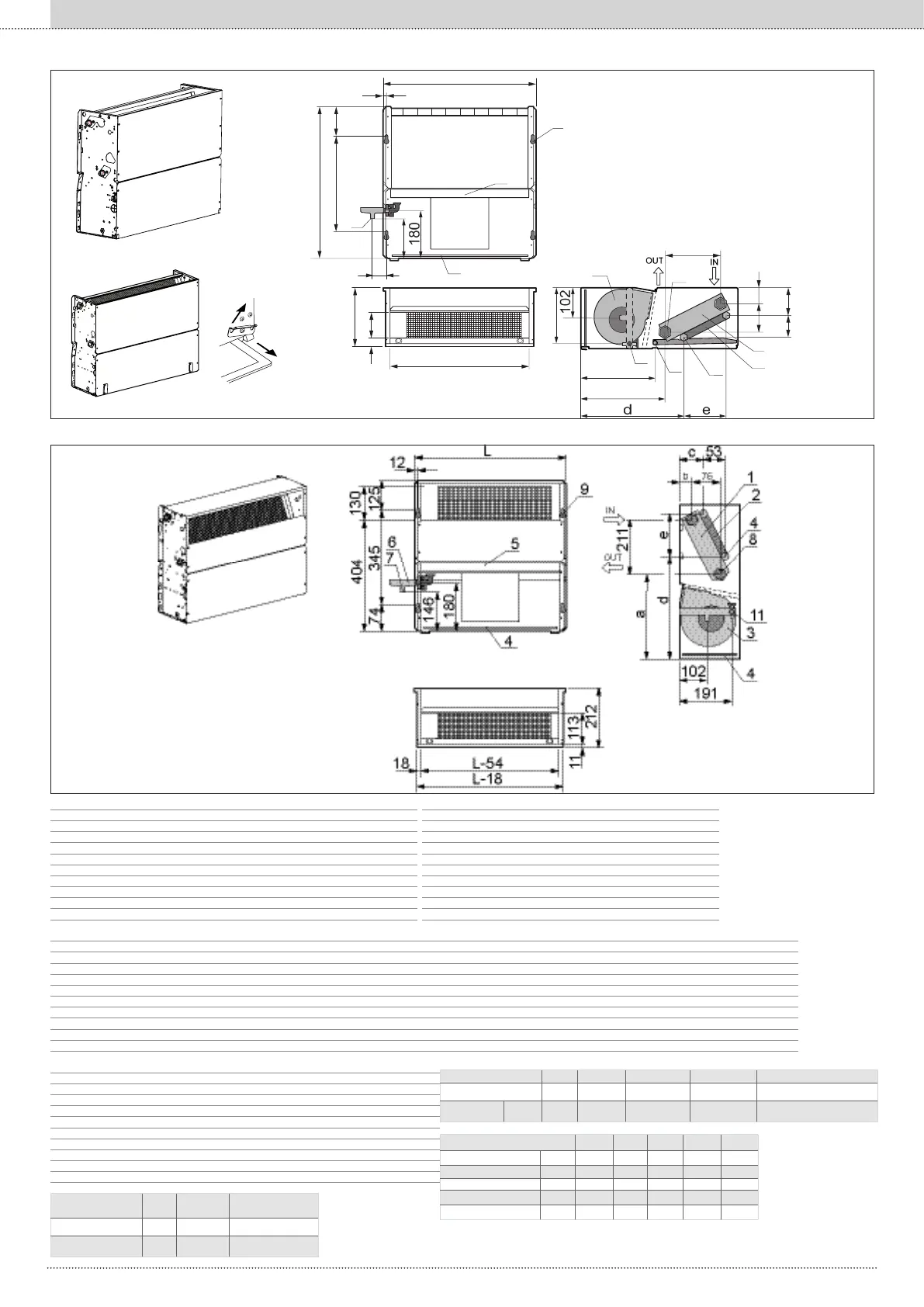

Allegati / Enclosed Documents / Annexes / Anlagen / Anexos
Yardy EV3-Yardy-I EV3 IVP-IXP, YardyDUCT2, Yardy-ID2 CXP
(attacchi sinistra - left connections - raccords gauche - links Angriffe - conexión izquierda)
Yardy EV3-Yardy-I EV3
IVF (attacchi sinistra - left connections - raccords gauche - links Angriffe - conexión izquierda)
12
L
545
125
211
b
c
53
76
345
8
L - 54
212
92
31
1
4
3
4
10
11
146
191
2
5
9
257
211
6
7
57
Version IXP-CXP
Version IVP
Versione IVF
1 Batteria standard
2 Batteria aggiuntiva (accessorio)
3 Ventilatore
4 Filtro
5 Vaschetta principale raccogli-condensa
6 Vaschetta ausiliaria raccogli-condensa (accessorio)
7 Attacco scarico condensa
8 Attacchi idraulici
9 Asole di ssaggio
10 Scarico condensa vaschetta principale per installazione orizzontale
11 Scarico condensa vaschetta principale per installazione verticale
1 Standard coil
2 Additional coil (accessory)
3 Fan
4 Filter
5 Main condensation drain pan
6 Auxiliary condensation drain pan (accessory)
7 Condensate drain connection
8 Water connections
9 Fixing slots
10 Main condensate drain pan for horizontal installation
11 Main condensate drain pan for vertical installation
1 Batterie standard
2 Batterie auxiliaire (accessoire)
3 Ventilateur
4 Filtre
5 Bac principal de récupération de la condensation
6 Bac principal de récupération de la condensation (accessoire)
7 Raccord évacuation condensation
8 Raccords hydrauliques
9 OEillères de xation
10 Évacuation de la condensation bac principal pour installation horizontale
11 Évacuation de la condensation bac principal pour installation verticale
1 Register Standard
2 Zusatzregister (Zubehör)
3 Ventilator
4 Filter
5 Hauptkondensatauffangwanne
6 Zusätzliche Kondensatauffangwanne (Zubehör)
7 Kondensatablaufanschluss
8 Wasseranschlüsse
9 Befestigungsösen
10 Kondenswasserablass Hauptwanne für horizontale Installationen
11 Kondenswasserablass Hauptwanne für vertikale Installationen
1 Batería estándar
2 Batería adicional (accesorio)
3 Ventilador
4 Filtro
5 Bandeja principal de recogida de condensados
6 Bandeja auxiliar de recogida de condensados (accesorio)
7 Conexión de desagüe de condensados
8 Conexiones hidráulicas
9 Ranuras de jación
10 Descarga de condensados bandeja principal para instalación horizontal
11 Descarga de condensados bandeja principal para instalación vertical
Yardy EV3 15 20-24 25-30-34 40-45-48 55-58-60-74-80-88
Yardy-I EV3 20-24 30-34 45-48 60-74-80-88
L mm 450 550 750 950 1250
YardyDUCT2 40-48
50-58-60-74-
80-88
Yardy-ID2 40-48 60-74-80-88
L mm 950 1250
a b c d e
15-20-25-30-40 mm 280 51 105 354 156
45-55-60-80 mm 280 51 105 354 156
24-34 mm 280 59 111 347 152
48-58-74-88 mm 280 59 111 347 152
