CARACTÉRISTIQUES
APPRENDRE À CONNAÎTRE LA SCIE À ONGLETS
COMPOSÉS
Voir la figure 1.
L’utilisation sûre de ce produit exige une compréhension
des renseignements figurant sur l’outil et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses fonctions et règles de sécurité.
LAME DE 184 mm (7-1/4 po)
Une lame de 184 mm (7-1/4 po) est fournie avec la scie à
onglets composés. Cette lame permet de couper des pièces
de 38 mm (1-1/2 po) maximum d’épaisseur ou 184 mm
(7-1/4 po) de large, selon l’angle de la coupe.
BOUTON DE VERROUILLAGE DE BISEAU
Le bouton de verrouillage de biseau permet de verrouiller
solidement la scie aux angles de biseau désirés. Dévisser
le bouton de verrouillage de biseau pour débloquer la scie
et permettre l’inclinaison de la lame pour couper un biseau
à droite ou gauche. Serrer le bouton pour verrouiller la scie
en place.
NOTE : Pour obtenir des angles de biseau droits, relâcher le
bouton de biseau et relâcher la pression de la tige en inclinant
la scie vers la gauche puis en tirant la tige de butée de biseau
et incliner la scie vers l’angle désiré. Enfoncer la goupille de
butée de biseau à la butée de biseau positive de 0°.
VIS DE RÉGLAGE DE BUTÉE DE BISEAU
Voir la figure 2.
Des vis de réglage de butées de biseau se trouvent
de chaque côté du bras de la scie. Ces vis permettent
d’effectuer le réglage fin aux positions 0°, 33,9°, 45° et 48°.
NOTE : Utiliser les tourelles de butée de biseau pour repérer
les angles de biseau de 33,9°, 45° ou 48°. Les tourelles de
biseau doivent être placées à 48° pour effectuer des coupes
sans biseau. La coupe maximum d’un biseau sur le côté
droit est de 45°
RANGEMENT DE CLÉ DE LAME
La scie est fournie avec une clé de lame. Une extrémité
de la clé est un tournevis cruciforme et l’autre est une clé
hexagonale. Utiliser l’extrémité à clé hexagonale pour
installer et déposer la lame et l’extrémité à tournevis
cruciforme pour retirer ou desserrer des vis. La poignée de
transport sur le dessus de la scie comporte un espace de
rangement pour la clé de lame.
POIGNÉE DE TRANSPORT
Voir la figure 3.
Les poignées de transport sont situées sur le dessus du bras
de la scie et du côté de la base de la scie. Pour le transport,
arrêter la scie et retirer le bloc de piles, abaisser le bras de
la scie et le verrouiller dans cette position. Appuyer sur l’axe
de verrouillage pour bloquer le bras en place.

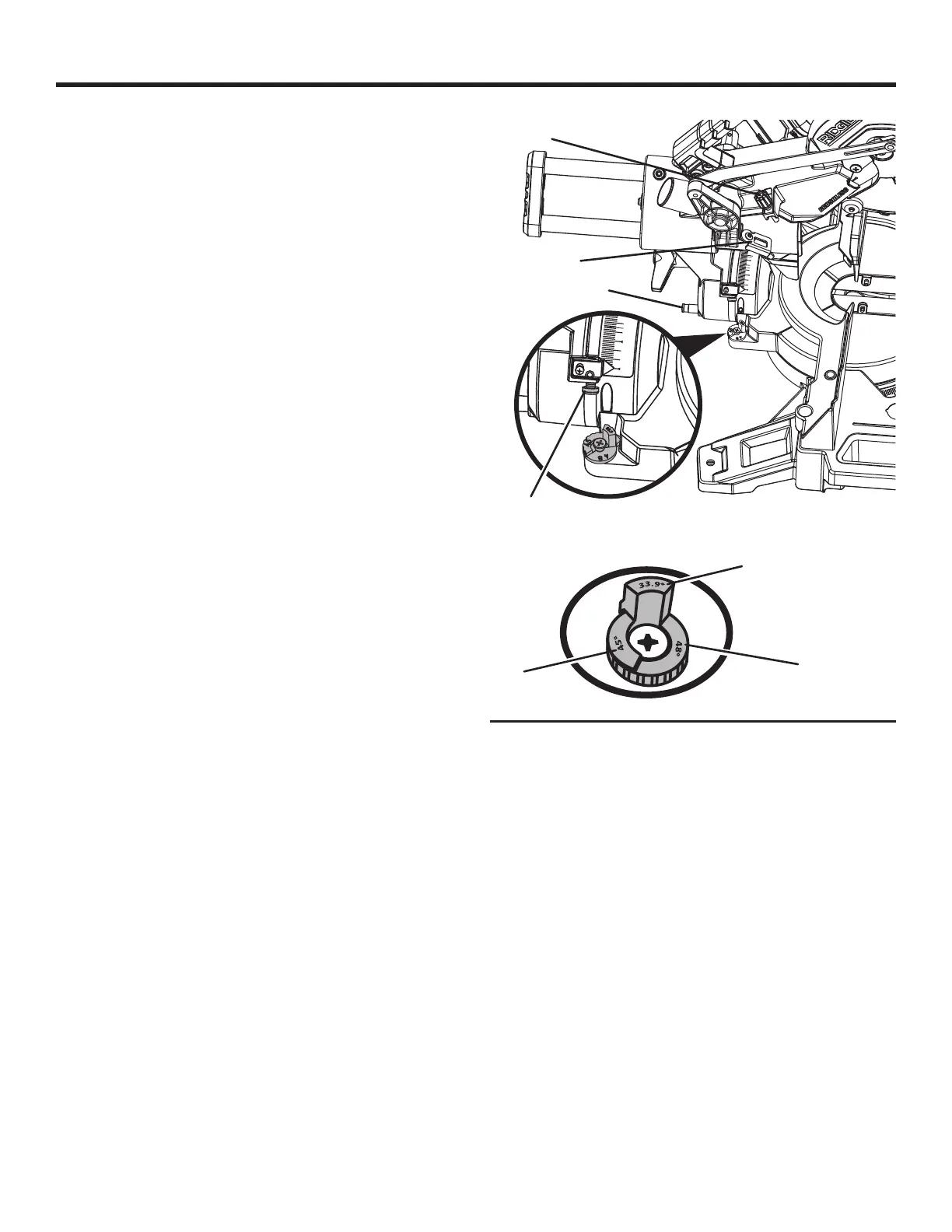

Fig. 2
45º
33.9º
48º
VIS DE RÉGLAGE DE
BUTÉE DE BISEAU
POUR ONGLETS À 45°
TOURELLE DE
BUTÉE DE BISEAU
BOUTON DE COMMANDE
DE PROFONDEUR
VIS DE RÉGLAGE
DE BUTÉE
0
30
15
22.5
33.9
0
15
22.5
GOUPILLE DE BUTÉE
DE BISEAU
