16 - Français
0
15
30
22.5
ASSEMBLAGE
 Serrer les deux (2) vis visibles fixant l’échelle d’onglet et
la plaque de la détente.
 Soulever le levier de verrouillage d’onglet pour déverrouiller
la table d’onglets.
 Appuyer sur le bouton de la détente de contournement
d’onglet et tourner la table d’onglets à la position gauche
30° de l’échelle d’onglets, comme illustré à la figure 15.
 Serrer les autres vis fixant l’échelle d’onglets et la plaque
de la détente.

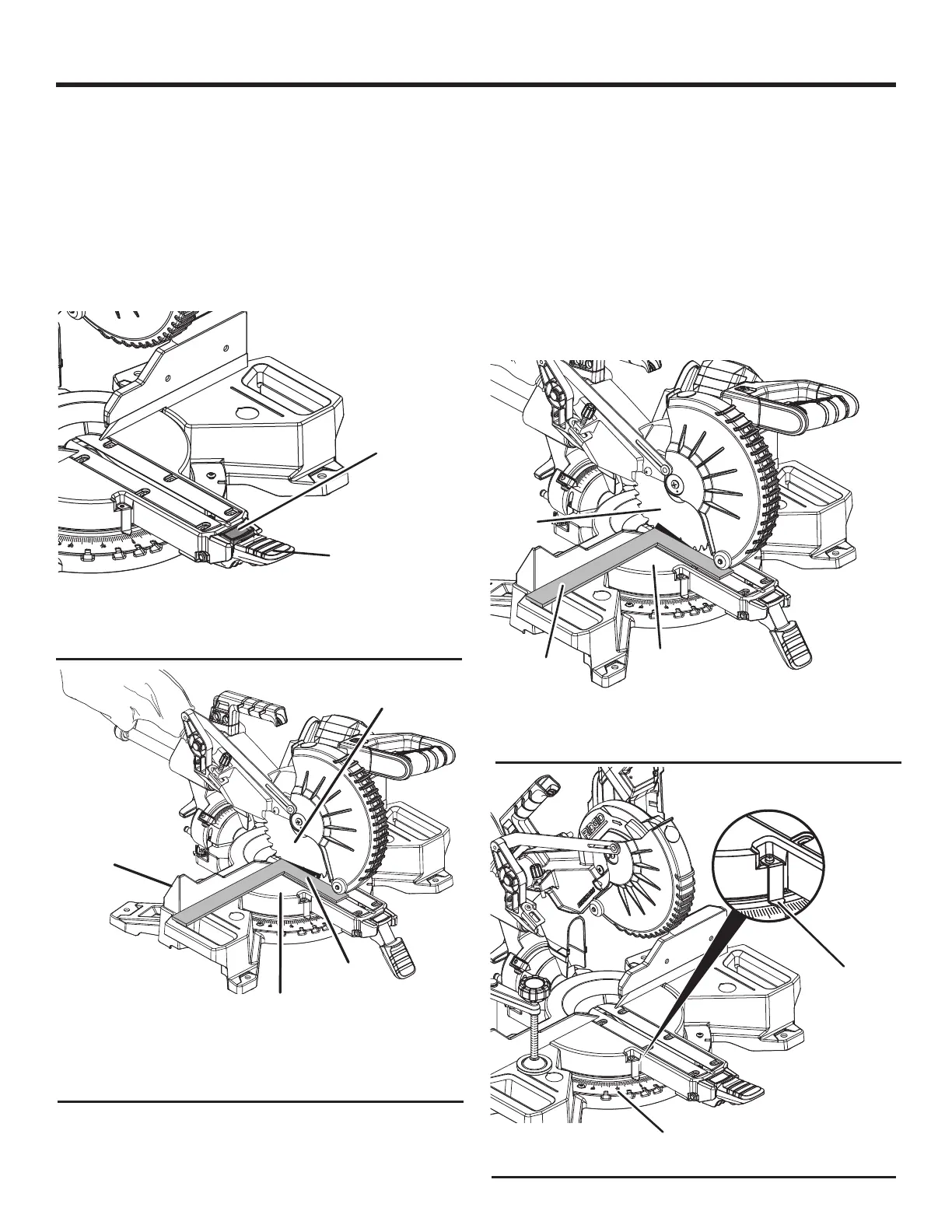

ÉQUERRAGE DE LA LAME PAR RAPPORT À
LA TABLE À ONGLETS
Voir les figures 20 à 22.
Pour équerre de la lame à 0º:
 Retirer le bloc-pile de l’outil.
 Tirer le bras de la scie complètement vers le bas et le
verrouiller en position de transport.
 Soulever le levier de verrouillage d’onglet puis appuyer
et tenir le bouton de dégagement à encliquetage pour
débloquer la table à onglets.
TABLE À
ONGLETS
TABLE À
ONGLETS
VUE DE LA LAME NON D’ÉQUERRE AVEC LE GUIDE
RÉGLAGES REQUIS
GUIDE
D’ONGLET
FIXE
CHARPENTERIE
COMBINÉE
LAME
Fig. 17
Fig. 19
INDICATEUR
D’ÉCHELLE
VUE DE LA LAME NON D’ÉQUERRE AVEC LE GUIDE
RÉGLAGES REQUIS
CHARPENTERIE
COMBINÉE
LAME
Fig. 18
RAPPORTEUR
D’ONGLET TRINQUETE
DE PLAQUE
Fig. 16
BOUTON
DÉTENTE DE
CONTOURNEMENT
D’ONGLET
(APPUYER SUR
LE BOUTON DE LA
DÉTENTE)
DÉVERROUILLÉ
APPUYER SUR LE BOUTON DE LA DÉTENTE DE
CONTOURNEMENT D’ONGLET ET TOURNER LA TABLE
0
15
30
22.5
