8 - Español
CARACTERÍSTICAS
FAMILIARÍCESE CON LA SIERRA
INGLETEADORA COMPUESTA
Vea la figura 1.
El uso seguro que este producto requiere la comprensión de
la información impresa en la herramienta y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.
HOJA DE 184 mm (7-1/4 pulg.)
Con la sierra ingleteadora combinada se incluye una hoja
de corte de 184 mm (7-1/4 pulg.). Corta materiales hasta de
38 mm (1-1/2 pulg.) de espesor ó 184 mm (7-1/4 pulg.) de
ancho, según el ángulo al que se efectúe el corte.
PERILLA DE FIJACIÓN DE BISEL
La perilla de seguridad del bisel asegura su sierra
ingleteadora combinada en los ángulos de bisel deseados.
Afloje la perilla de seguridad del bisel para soltar la sierra
permitiendo que la hoja se incline hacia la izquierda o la
derecha para cortes de bisel. Ajuste la perilla para asegurar
la sierra en su lugar.
NOTA: Para obtener el bisel correcto, suelte la perilla bisel y
libere la presión en la barra de metal inclinando la sierra hacia
la izquierda, luego saque la barra de metal bisel e incline la
sierra al ángulo deseado. Presione el pasador de tope de
bisel para obtenir un tope de bisel a 0°.

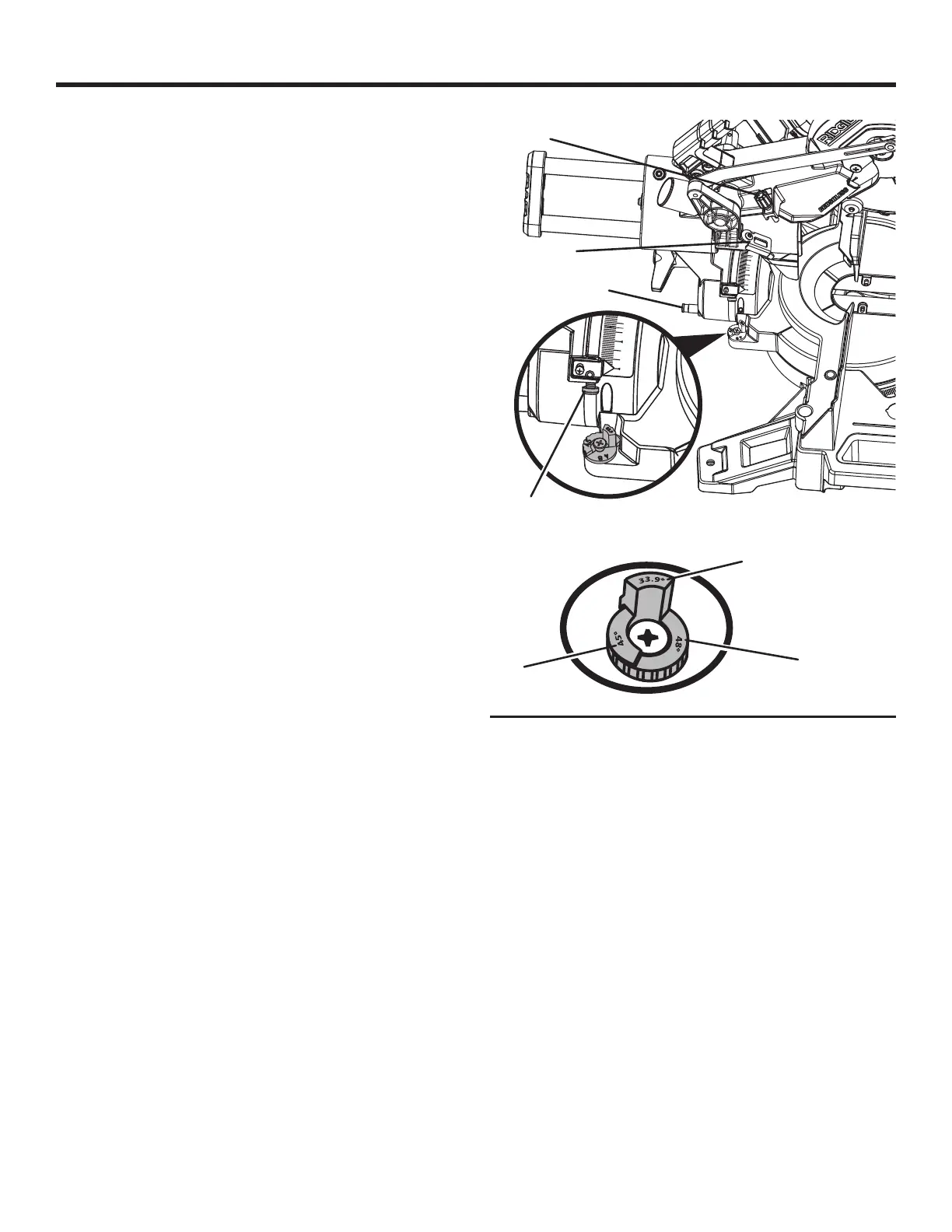

TORNILLO DE AJUSTE DEL TOPE DE BISEL
Vea la figura 2.
Hay un tornillo de ajuste de tope de bisel en cada lado del
brazo de la sierra. Estos tornillos de ajuste son para efectuar
ajustes finos a 0°, 33,9°, 45° y a 48°.
NOTA: Utilice el control manual de bisel para lograr ángulos
de bisel de 33,9°; 45° y 48°. Cuando haga un corte que no
sea en bisel, el control manual de bisel debe estar en una
posición de 48°. El corte bisel máximo que se puede lograr
es de 45°.
LUGAR DE GUARDAR LA LLAVE DE LA HOJA
La sierra incluye una llave para la hoja. Un extremo de la llave
es un destornillador Phillips y el otro una llave hexagonal.
La llave hexagonal sirve para montar o desmontar la hoja
de corte y el extremo de destornillador Phillips sirve para
retirar o aflojar tornillos. Hay un lugar para guardar la llave de
la hoja situado en la mango de acarreo en la parte superior
de la sierra.
MANGO DE ACARREO
Vea la figura 3.
Los mangos de transporte están ubicados en la parte
superior del brazo de la sierra y en los laterales de la base
de la sierra.Para transportar la sierra, apáguela y retire el
paquete de baterías, después baje el brazo de la sierra y
asegúrelo en la posición inferior. El brazo se fija oprimiendo
el pasador de seguridad.
TORNILLO DE AJUSTE DEL
TOPE DE BISEL DE 45°
CONTROL MANUAL
DE BISEL
Fig. 2
45º
33.9º
48º
PERILLA DE CONTROL
DE PROFUNDIDAD
TOPE DE
PROFUNDIDAD
0
30
15
22.5
33.9
0
15
22.5
PASADOR DE TOPE
DE BISEL
