Riello BS2D - Control Características del Quemador; Posición de Funcionamiento

20135737
16
E
Instalación

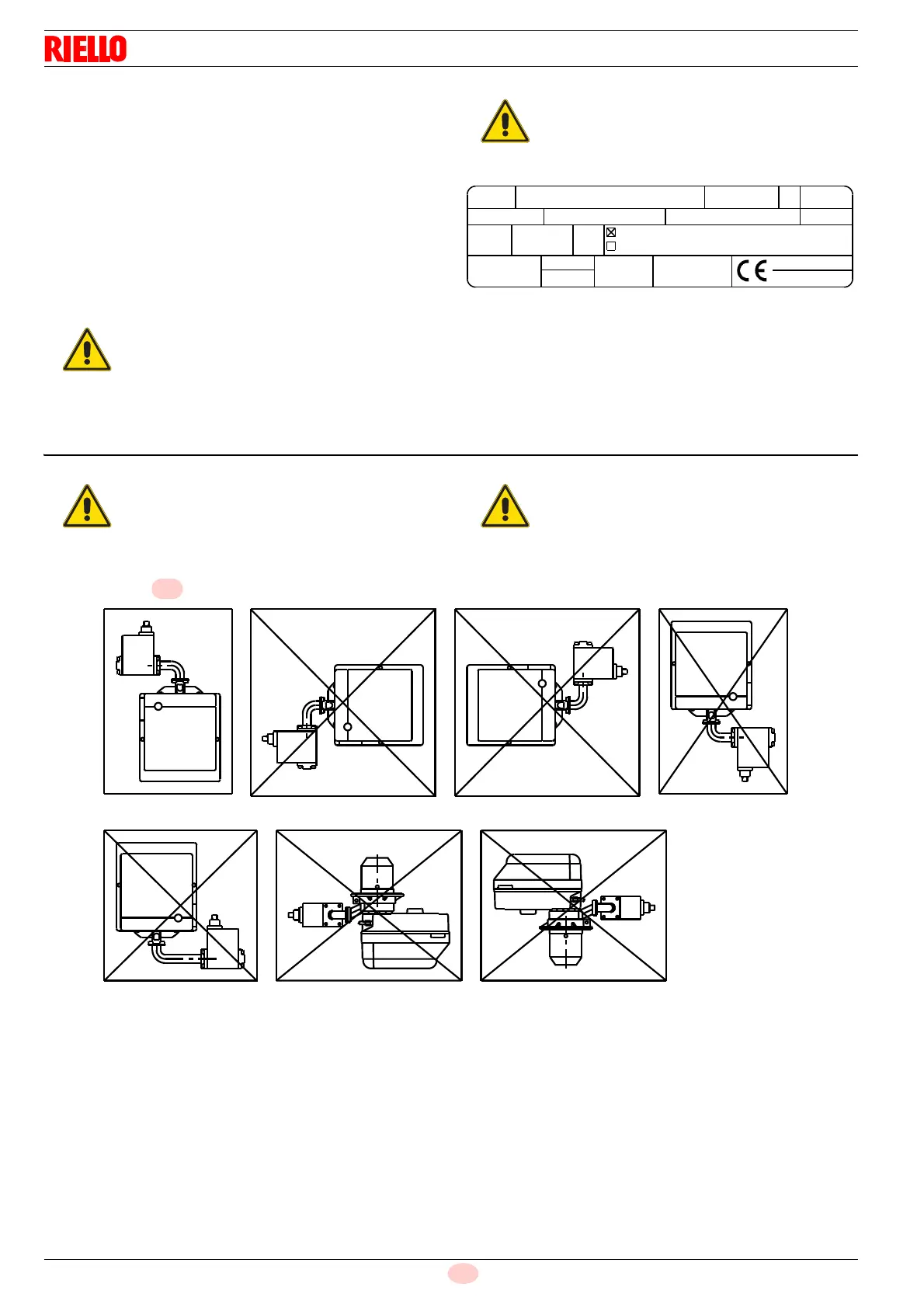

5.4.2 Control características del quemador
Controlar la etiqueta de identificación del quemador (Fig. 7), en
la cual se indica:
A el modelo del quemador;
B el tipo de quemador;
C el año de fabricación encriptado;
D el número de matrícula;
E los datos de alimentación eléctrica y el grado de protección;
F la potencia eléctrica absorbida;
G los datos de potencia mínima y máxima posibles del que-
mador (ver Campo de trabajo)
Atención. La potencia del quemador debe estar compren-
dida dentro del campo de trabajo de la caldera.
5.5 Posición de funcionamiento
ATENCIÓN
La alteración, eliminación, la ausencia de la eti-
queta de identificación del quemador y todo cuan-
to no permita la correcta identificación del
quemador y dificulte los trabajos de instalación y
mantenimiento.
ATENCIÓN
La figura de la etiqueta (Fig. 7) es indicativa. Algu-
nos de los datos presentes podrían estar ubica-
dos en una posición diferente.
R.B.L.
TIPO TYP
TYPE
II2ELL 3B/P DE
II2H3B/P
AT,CH,IS
II2H3 GB,IE,IT
N2L3B/P LU
GAS
GAZ
FAM.2
FAM.3
I2E(P)B.I3 BE
II2L3B/P NL
II2Er3P FR
Icc A
Imax A
PESO kg
RIELLO S.p.A.
I-37048 Legnago (VR)
A
B
F
B
G
D
E
C
Fig. 7
20098188
ATENCIÓN
El quemador está preparado exclusivamente para
funcionar en la posición 1 (Fig. 8).
PELIGRO
Cualquier otro posicionamiento debe considerar-
se comprometedor para el funcionamiento correc-
to del aparato.
Fig. 8
20178598
1
