3. INSTALLAZIONE
L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.

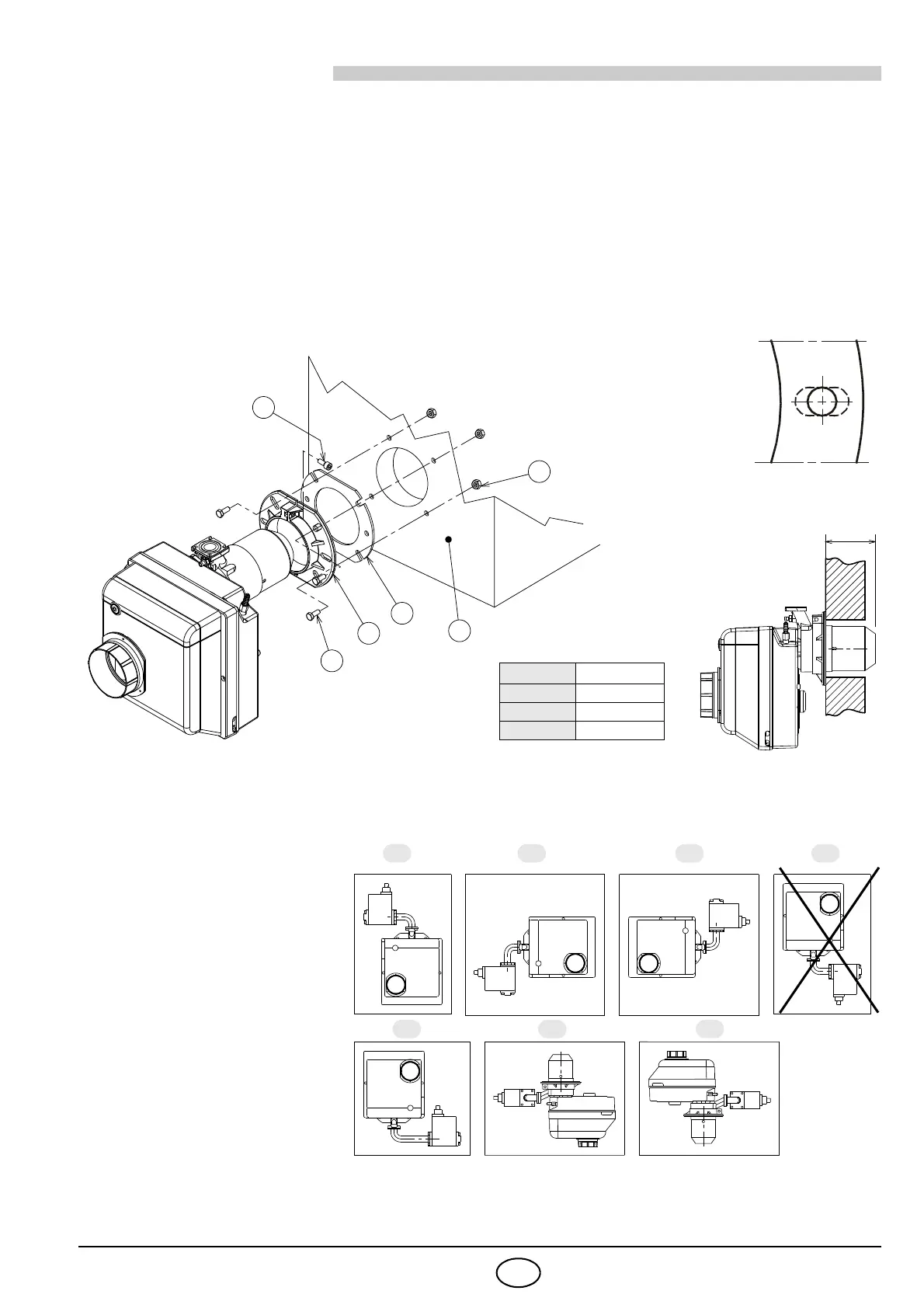

3.1 FISSAGGIO AL GENERATORE

Allargare, se necessario, i fori dello schermo isolante (3, fig. 3).

Fissare alla portina del generatore (1) la flangia (5) mediante le quattro viti (4) e (se necessario) i dadi (2)
interponendo lo schermo isolante (3) ma tenendo allentata una delle due viti superiori (4), (vedi fig. 2).

Infilare la testa di combustione del bruciatore nella flangia (5), stringere la flangia con la vite (6), quindi
bloccare la vite (4) rimasta allentata.
N.B.: Il bruciatore può essere fissato con la quota (A) variabile (vedi fig. 4). Assicurarsi comunque che la
testa di combustione attraversi tutto lo spessore della portina del generatore.
3.2 POSIZIONE DI FUNZIONAMENTO
4
5
3
2
1
6
A
Fig. 2
Fig. 3
Fig. 4
TIPO A
912 T2 114 ÷ 100
913 T2 128 ÷ 110
914 T2 167,5 ÷ 145
D5012
20087422
20087421
Il bruciatore è predisposto esclusi-
vamente per il funzionamento nel-
le posizioni 1, 2, 3, 5, 6 e 7.
L’installazione evidenziata nella
posizione 5 é possibile solamente
tramite il “Kit rotazione MULTI-
BLOC” da ordinarsi separatamen-
te. Ogni altro posizionamento è da
ritenersi compromissorio per il
buon funzionamento dell’apparec-
chio. L’installazione 4 è vietata per
motivi di sicurezza.
20087424
1 2 3 4
5 6 7
