4. FUNZIONAMENTO
4.1 REGOLAZIONE DELLA COMBUSTIONE
L’applicazione del bruciatore al generatore di calore, la regolazione e il collaudo, devono essere eseguiti
nell’osservanza del manuale d’istruzione del generatore stesso, compreso il controllo della concentrazione
di CO e CO
2
nei fumi, della loro temperatura e di quella media dell’acqua o dell’aria del generatore.
A seconda della portata richiesta dal generatore vanno definite le regolazioni della testa di combustione e
della serranda aria.
4.2 REGOLAZIONE TESTA DI COM-

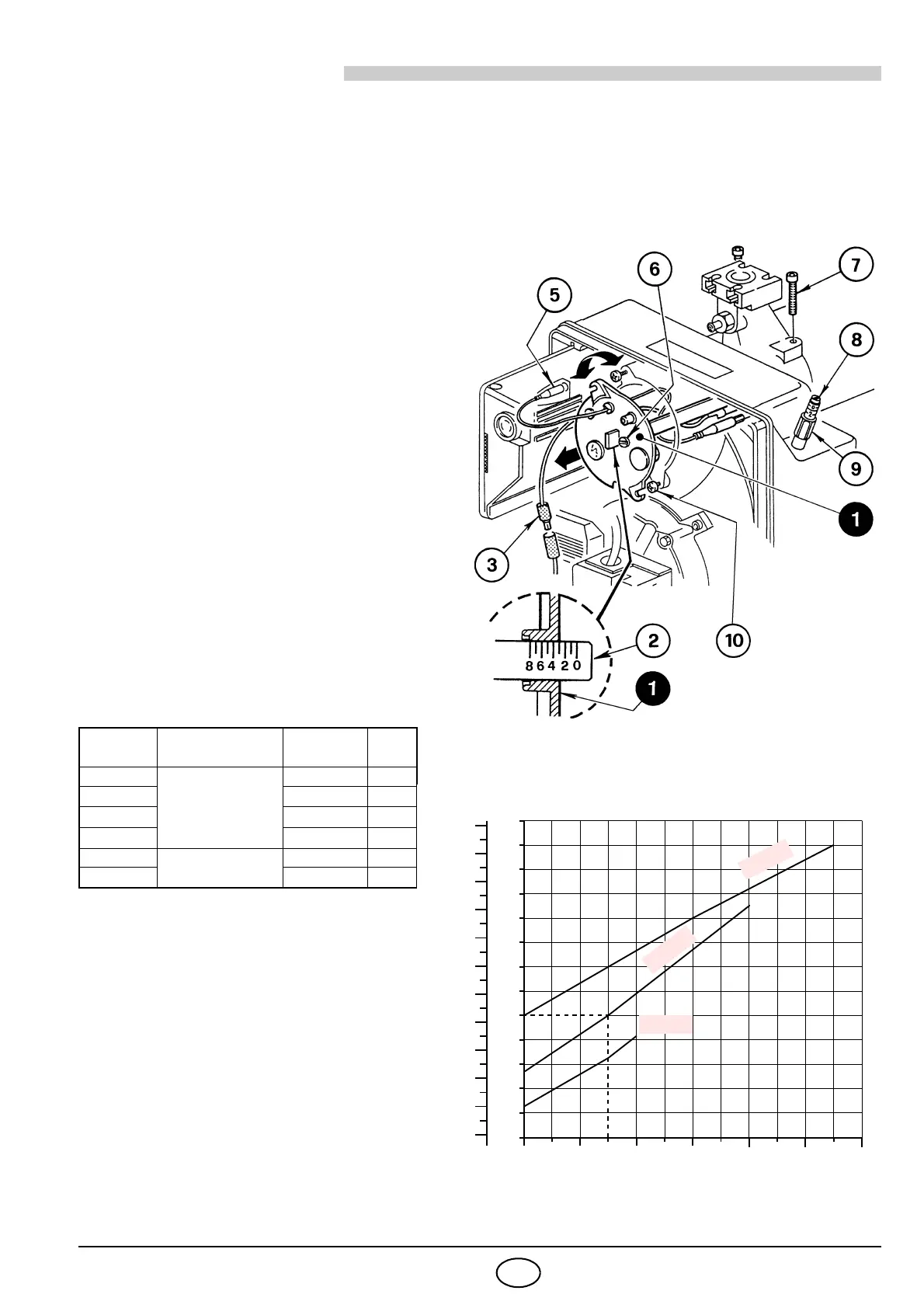

BUSTIONE, (vedi fig. 8)
La testa di combustione è tarata in fabbri-
ca (vedi tab.).
La sua regolazione varia in base alla portata
del bruciatore.
Si esegue ruotando in senso orario o antiorario
la vite di regolazione (6) fino a che la tacca in-
cisa sulla staffa di regolazione (2) coincide con
il piano esterno del gruppo testa (1).
Nella figura 8, la staffa di regolazione della te-
sta è tarata alla tacca 3.
Esempio per bruciatore tipo 913 T2:
Il bruciatore è installato in un generatore da
100 kW. Considerando un rendimento del
90% il bruciatore dovrà erogare circa 110 kW
con la regolazione della staffa a tacca 3, co-
me illustrato nel diagramma.
Il diagramma è orientativo; per garantire le
migliori prestazioni del bruciatore si consiglia
di regolare la testa in funzione delle esigenze
richieste dal tipo di generatore.
ESTRAZIONE GRUPPO TESTA
Per l’estrazione del gruppo testa eseguire le
seguenti operazioni:

Sconnettere i collegamenti (3 e 5) e allen-
tare le viti (10).

Svitare e togliere le viti (7), estrarre il
gruppo porta testa (1) apportando una lie-
ve rotazione verso destra.
Si raccomanda di non alterare la posizio-
ne di regolazione staffa-gomito (2) nella
fase di smontaggio.
CODICE REGOLAZIONE
TESTA
MODELLO TIPO
20098812 1 BS2F 912T2
20098813 BS2F-GPL 912T2
20098814 BS3F 913T2
20098815 BS3F-GPL 913T2
20098817 2 BS4F 914T2
20098818 BS4F-GPL 914T2
S7795
Fig. 8
10
30
50
70
90
110
130
150
170
190
210
230
250
270
kW
0
2
4
6 8
10
12
10.000
50.000
90.000
130.000
170.000
210.000
kcal/h
Tacca
