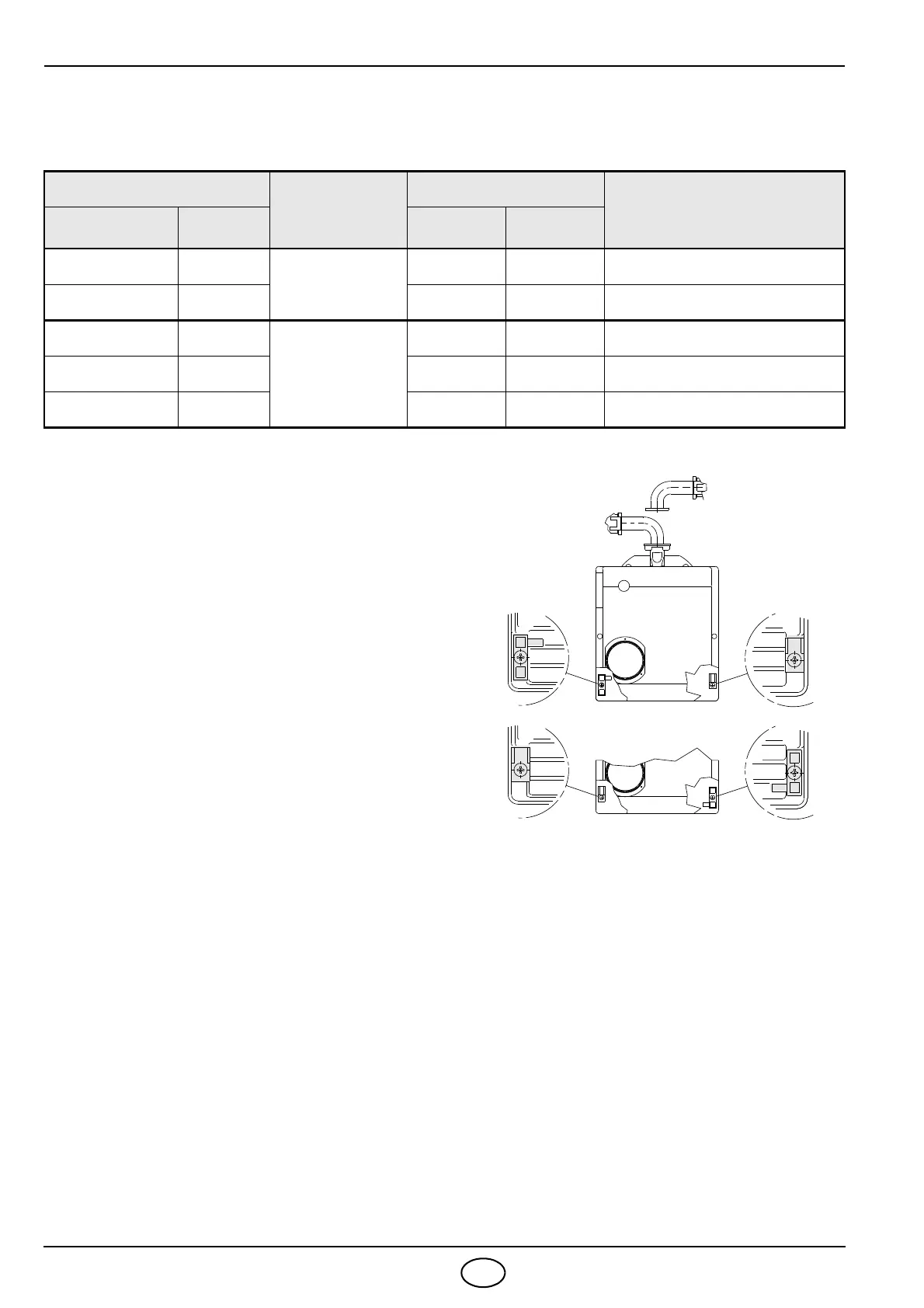

3.3 GASSTRECKE, (nach EN 676)
Die Gasstrecke wird extra bestellt; die Einregulierung wird entsprechend der beigefügten Betriebsanleitung
durchgeführt.
3.4 STROMVERSORGUNG DER GASARMATUR
Die Stromkabel für die Gasarmatur können an der rech-
ten oder linken Brennerseite eingeführt werden, wie auf
Abbildung 5 gezeigt.
Je nach der Seite, an der die Stromkabel eingeführt wer-
den, müssen die Kabelklemme mit Gasdruckentnahme-
stelle (1) sowie die Kabelklemme (2) umgekehrt werden.
Daher ist folgendes zu überprüfen:
ob die Kabelklemme (1) korrekt positioniert ist;
ob das Rohr korrekt positioniert ist, um Drosselungen zu
vermeiden und zu verhindern, dass Luft zum Druck-
wächter strömen kann.
ACHTUNG
Das Rohr, falls nötig, auf das gewünschte Maß zu-
schneiden.
GASSTRECKE
ABGESTIMMTER
BRENNER
ANSCHLÜSSE
GEBRAUCH
TYP CODE EINGANG AUSGANG
MBDLE 405 B01 3970547
BS2F
Rp 3/4 Flansch 2 Erdgas und Flüssiggas
MBDLE 407 B01 3970544 Rp 3/4 Flansch 2 Erdgas und Flüssiggas
MBDLE 407 B01 3970548
BS3F
BS4F
Rp 3/4 Flansch 3 Erdgas ≤ 150kW und Flüssiggas
MBDLE 410 B01 3970549 Rp 1 1/4 Flansch 3 Erdgas und Flüssiggas
MBDLE 412 B01 3970550 Rp 1 1/4 Flansch 3 Erdgas und Flüssiggas
