I
RIMONTAGGIO GRUPPO TESTA
Rimontare con procedura inversa a quanto sopra descritto, riposizionando il gruppo testa (1) come in origi-
ne.
ATTENZIONE
Avvitare le viti (7) (senza bloccarle) fino a battuta; quindi bloccarle con una coppia di serraggio di 3 - 4 Nm.
Controllare che, durante il funzionamento, non si verifichino perdite di gas dalle sedi delle viti.
4.3 REGOLAZIONE SERRANDA ARIA,
(fig. 8, pag. 11)
Il primo avviamento deve sempre essere effettuato
con serranda aria superiore a tacca 1.
La serranda aria lascia la fabbrica tarata a tacca 1.
Per effettuare la regolazione procedere come segue:
Allentare il dado (9) e agire sulla vite (8).
Ad operazione ultimata, serrare il dado (9).

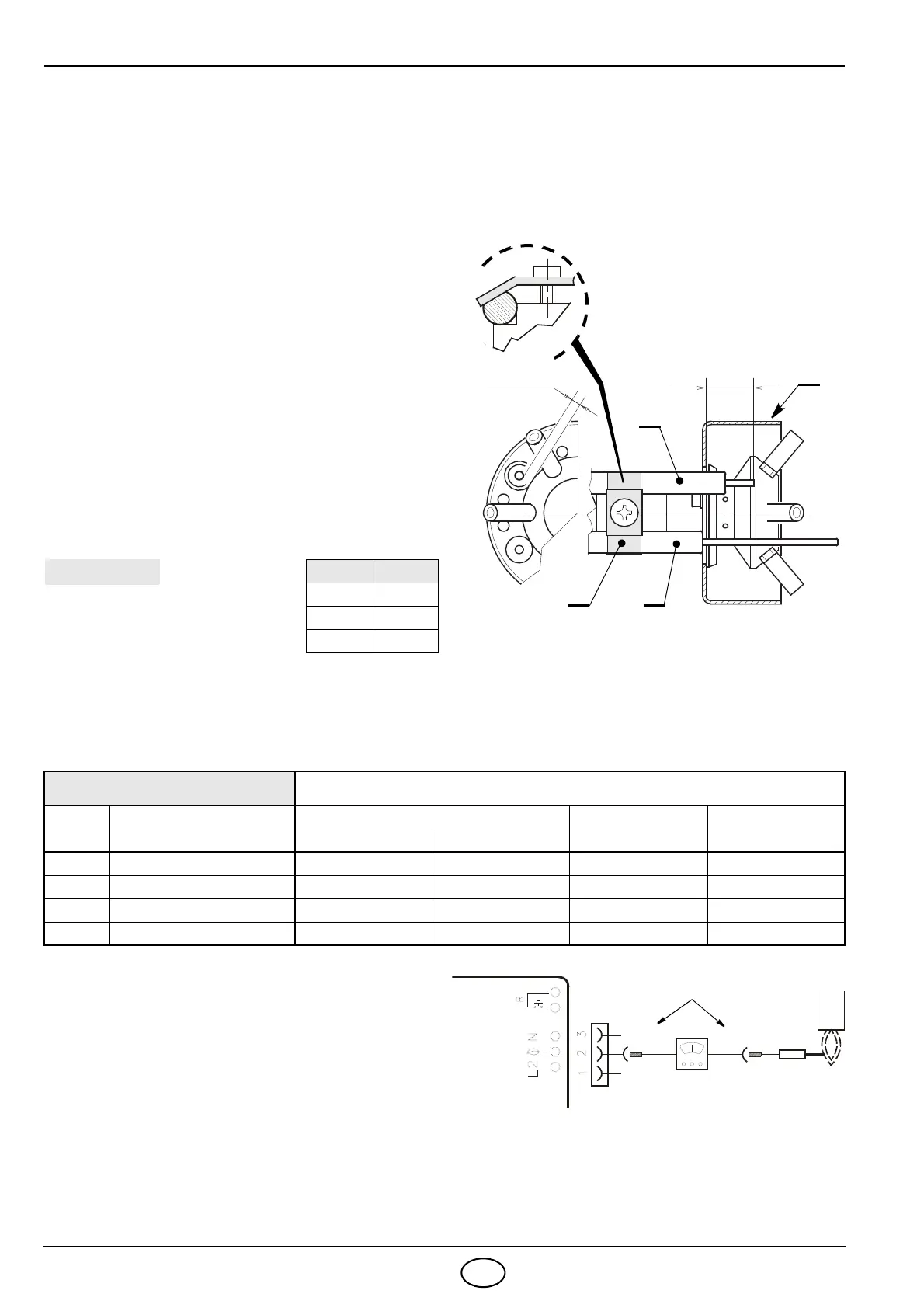

4.4 POSIZIONAMENTO SONDA ELETTRODO
Assicurarsi che la piastrina (3, fig. 9) sia sempre
inserita nella spianatura dell’elettrodo (1).
Appoggiare l’isolatore della sonda (4) alla tazza (2).
4.5 CONTROLLO DELLA COMBUSTIONE
È consigliabile regolare il bruciatore, a seconda del tipo di gas utilizzato, secondo le indicazioni fornite
nella tabella seguente:
CORRENTE DI IONIZZAZIONE
La corrente minima per far funzionare l’apparec-
chiatura è 5 µA.
Il bruciatore dà una corrente nettamente supe-
riore, tale da non richiedere normalmente alcun
controllo. Qualora, comunque, si voglia misurare
la corrente di ionizzazione bisogna aprire il con-
nettore (CN1 vedi schema elettrico pag. 10) inse-
rito nel filo rosso ed inserire un microamperometro.
EN 676
ECCESSO D’ARIA: potenza max. λ ≤ 1,2 – potenza min. λ ≤ 1,3
GAS
CO
2
max. teorico
0 % O
2
Taratura CO
2
%
CO
mg/kWh
NO
x
mg/kWh
λ = 1,2 λ = 1,3
G 20 11,7 9,7 9,0
≤ 100 ≤ 170
G 25 11,5 9,5 8,8
≤ 100 ≤ 170
G 30 14,0 11,6 10,7
≤ 100 ≤ 230
G 31 13,7 11,4 10,5
≤ 100 ≤ 230
D6088
± 0,3
3,5 ± 0,3
A
Fig. 9
1
3
2
4
TIPO A (mm)
912 T2 30
913 T2 31
914 T2 31
LE DISTANZE DEVONO
ATTENZIONE
ESSERE RISPETTATE
