Riello BS2F-GPL - Descrizione del Bruciatore; Materiale a Corredo; Accessori

20098824
2
I

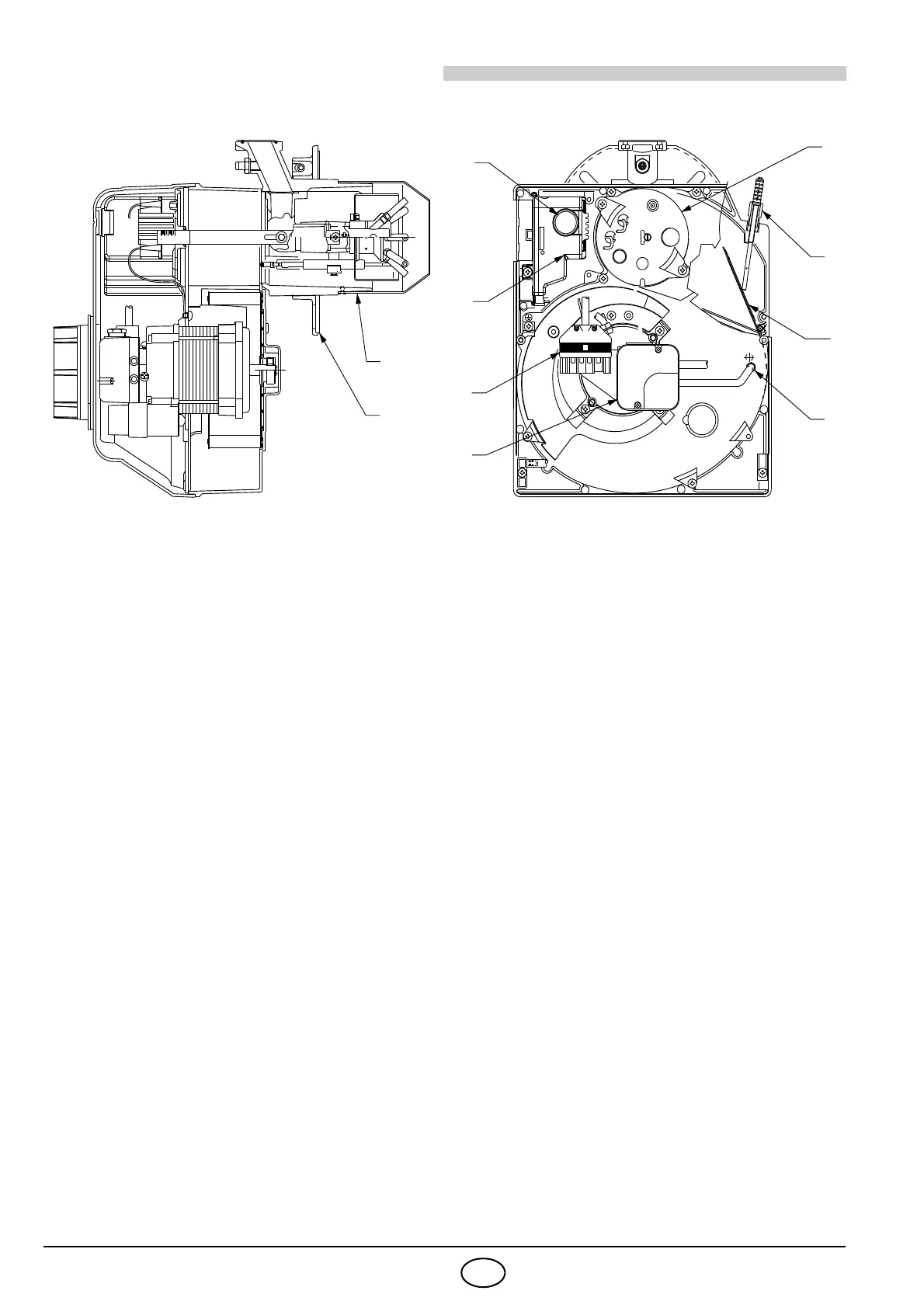

1. DESCRIZIONE DEL BRUCIATORE
Bruciatore di gas ad aria soffiata con funzionamento monostadio.
1 – Pressostato aria
2 – Presa 6 poli per rampa gas
3 – Apparecchiatura di comando e controllo con
presa 7 poli incorporata
4 – Pulsante di sblocco con segnalazione di blocco
5 – Flangia con schermo isolante
6 – Gruppo regolazione serranda aria
7 – Gruppo porta testa
8 – Presa di pressione “+”
9 – Testa di combustione
10 – Serranda aria
11 –Presa aria
12 – Presa di pressione “–”
13 – Presa di pressione gas
1.1 MATERIALE A CORREDO
Flangia con schermo isolante.......................... N° 1
Vite e dado per flangia ..................................... N° 1
Collegamento sblocco remoto .......................... N° 1
Viti e dadi per flangia di fissaggio al
generatore .......................................................N° 4
Tubo rampa gas ...............................................N° 1
Libretto istruzioni ..............................................N° 2
Catalogo ricambi ..............................................N° 1
1.2 ACCESSORI (optional):
KIT DIAGNOSTICA SOFTWARE
E’ disponibile un kit speciale che identifica la vita del bruciatore mediante collegamento ottico a PC indi-
candone ore di funzionamento, numero e tipologie di blocchi, numero di serie dell’apparecchiatura etc…
Per visualizzare la diagnostica procedere come segue:

Collegare all’apposita presa dell’apparecchiatura il kit fornito separatamente.
La lettura delle informazioni avviene dopo l’avviamento del programma software compreso nel kit.
KIT SBLOCCO REMOTO
Il bruciatore è corredato di un kit di sblocco remoto (RS) composto da un collegamento al quale si può con-
nettere un pulsante fino ad una distanza massima di 20 metri.
Per l’installazione, togliere il blocchetto di protezione predisposto in fabbrica ed inserire quello fornito a
corredo del bruciatore (vedi schema elettrico a pag. 10).
KIT ROTAZIONE MULTIBLOC
E’ disponibile un kit speciale che consente di installare il bruciatore ruotato di 180°, come raffigurato a
pagina 8 nella posizione 5 del paragrafo “3.2 POSIZIONE DI FUNZIONAMENTO”. Tale kit garantisce il cor-
retto funzionamento della valvola della rampa gas.
Il kit deve essere installato in conformità alle leggi e alle normative locali.
7
3
4
0 4
2
6
8
2
5
6
8
9
10
1
Fig. 1
