I
3.3 RAMPA GAS (secondo EN 676)
La rampa gas viene fornita a parte; per la sua regolazione vedere le istruzioni che l’accompagnano.
3.4 ALIMENTAZIONE ELETTRICA RAMPA

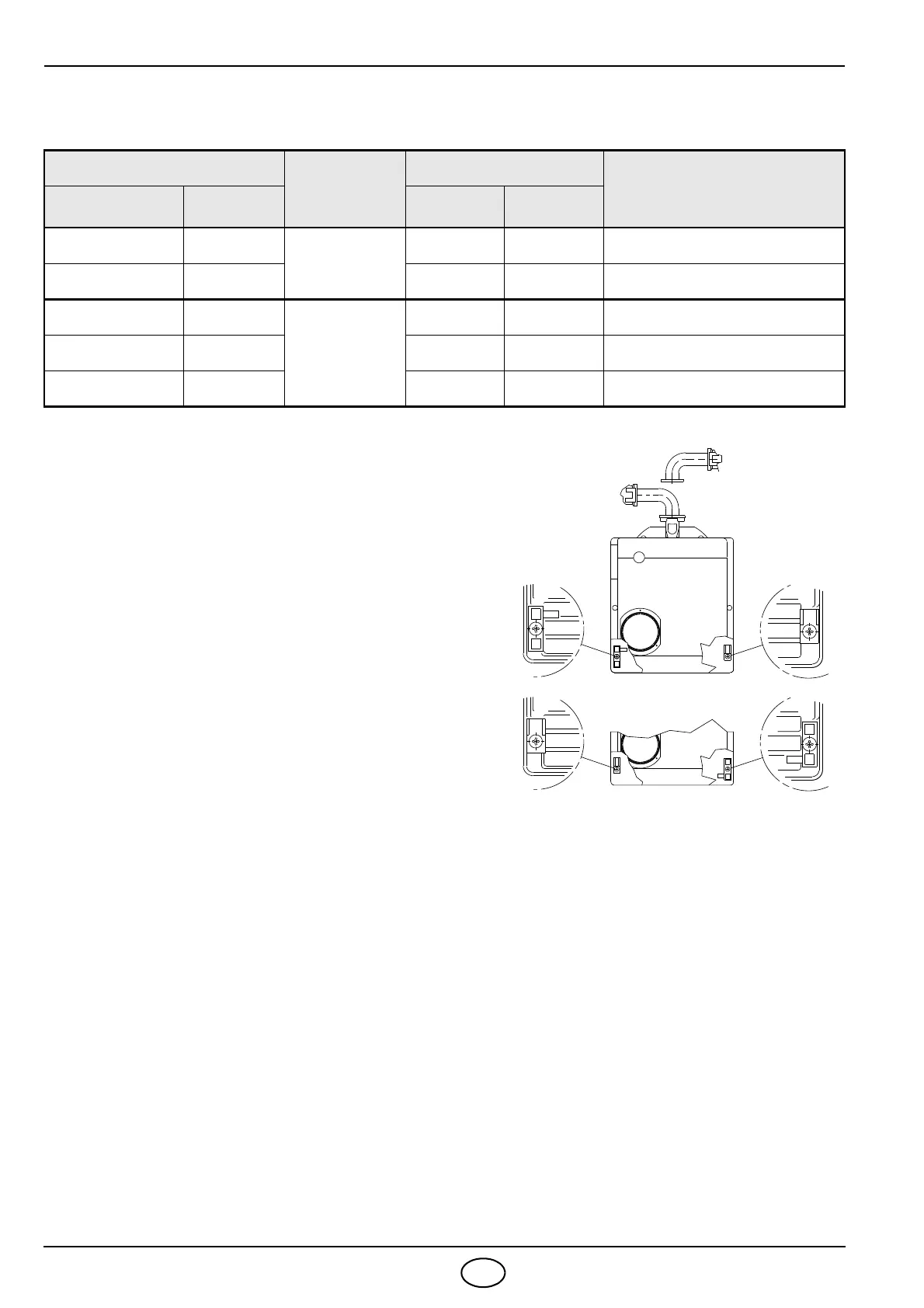

L’ingresso dei cavi di alimentazione della rampa gas
può avvenire alla destra oppure alla sinistra del brucia-
tore, come illustrato nella figura 5.
In funzione della posizione d’entrata, si dovranno
invertire lo stringicavo con presa di pressione (1) e lo
stringicavo (2).
Pertanto, é necessario verificare:
il corretto posizionamento dello stringicavo (1);
il corretto posizionamento del tubo in modo da evi-
tare strozzature e impedire il passaggio dell’aria al
pressostato.
ATTENZIONE
Nel caso in cui fosse necessario, tagliare il tubo alla
misura desiderata.
RAMPA GAS
BRUCIATORE
ABBINABILE
ATTACCHI
IMPIEGO
TIPO CODICE INGRESSO USCITA
MBDLE 405 B01 3970547
BS2F
Rp 3/4 Flangia 2 Gas naturale e GPL
MBDLE 407 B01 3970544 Rp 3/4 Flangia 2 Gas naturale e GPL
MBDLE 407 B01 3970548
BS3F
BS4F
Rp 3/4 Flangia 3 Gas naturale ≤ 150kW e GPL
MBDLE 410 B01 3970549 Rp 1 1/4 Flangia 3 Gas naturale e GPL
MBDLE 412 B01 3970550 Rp 1 1/4 Flangia 3 Gas naturale
