INHOUD
1. BESCHRIJVING BRANDER
Eéntrapsoliebrander.
1.1 GELEVERD MATERIAAL
Flensdichting . . . . . . . . . . . . . . . . N° 1 Schroeven & moeren voor bevestiging op ketel . . N° 4
Schroef met moeren voor flens. . . N° 1 Flexibels met nippels . . . . . . . . . . . . . . . . . . . . . . N° 2
Mannelijke 7-polige stekker . . . . . N° 1
1. BESCHRIJVING BRANDER . . . . . . . . . 1
1.1 Geleverd materiaal. . . . . . . . . . . . . . . . . 1
2. TECHNISCHE GEGEVENS . . . . . . . . . . 2
2.1 Technische gegevens. . . . . . . . . . . . . . . 2
2.2 Afmetingen. . . . . . . . . . . . . . . . . . . . . . . 2
2.3 Werkingsveld . . . . . . . . . . . . . . . . . . . . . 2
3. INSTALLATIE . . . . . . . . . . . . . . . . . . . . 3
3.1 Bevestiging op de ketel . . . . . . . . . . . . . 3
3.2 Brandstoftoevoer . . . . . . . . . . . . . . . . . . 3
3.3 Hydraulische installatie . . . . . . . . . . . . . 4
3.4 Elektrische aansluitingen . . . . . . . . . . . . 5
4. WERKING. . . . . . . . . . . . . . . . . . . . . . . . 6
4.1 Regeling verbranding . . . . . . . . . . . . . . . 6
4.2 Aangewezen verstuivers . . . . . . . . . . . . . 6
4.3 Afstelling branderkop . . . . . . . . . . . . . . . 7
4.4 Afstelling electroden . . . . . . . . . . . . . . . . 7
4.5 Pompdruk en luchtdebiet. . . . . . . . . . . . . 7
4.6 Startprogramma . . . . . . . . . . . . . . . . . . . 8
5. ONDERHOUD. . . . . . . . . . . . . . . . . . . . . 8
6. DEFECTEN / OPLOSSINGEN . . . . . . . . 9

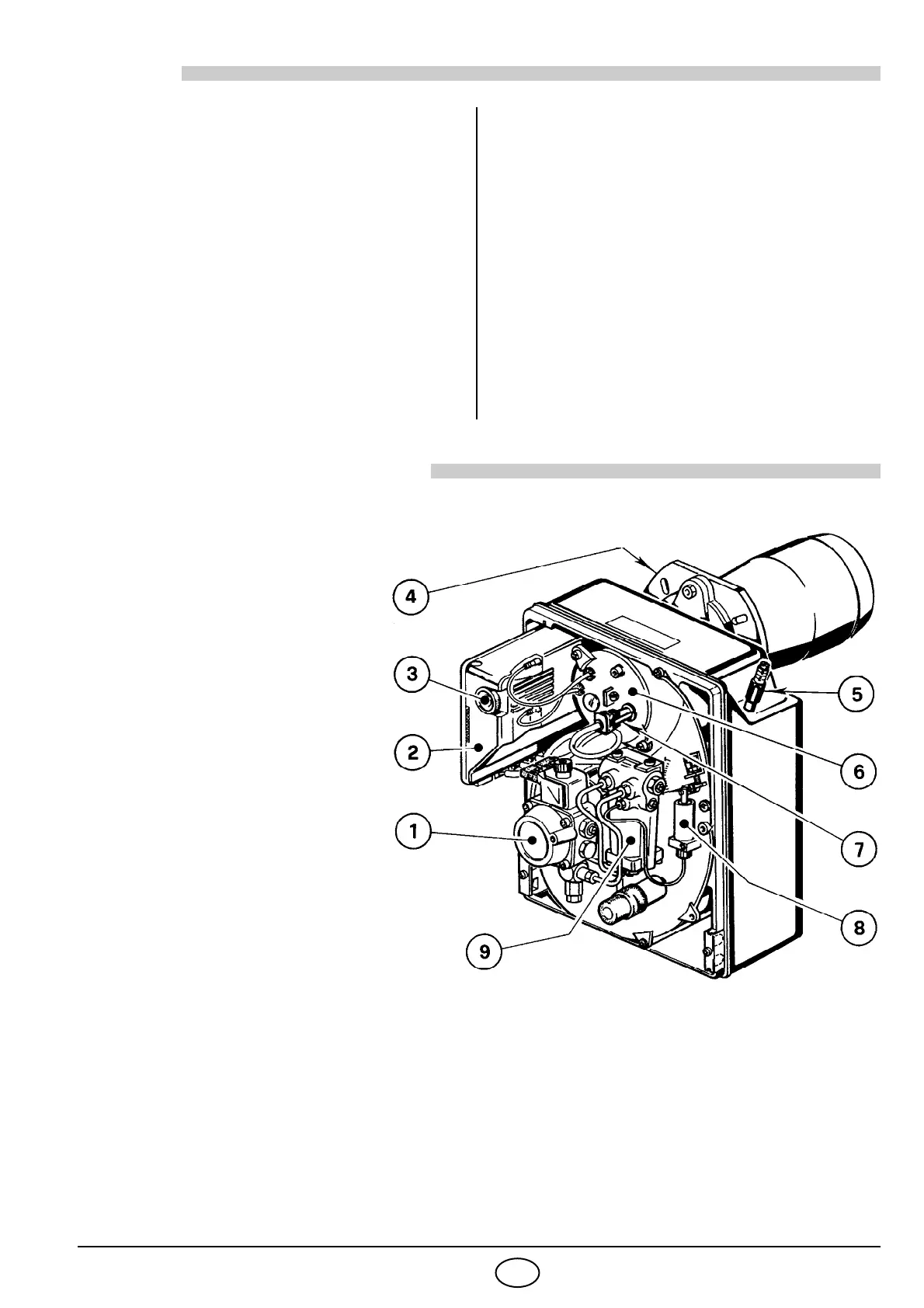

1 – Oliepomp
2 – Bedienings- en controledoos
3 – Ontgrendelingsknop met
veiligheidssignalisatie
4 – Flensdichting
5 – Regeling luchtklep
6 – Verstuiverhouder
7 – Fotocel
8 – Hydraulische vijzel
9 – Hydraulische vertrager
■
DIN certificaat Nr.: 5G265/98 volgens EN 267.
■
De brander is conform de beschermingsgraad IP 40 volgens EN 60529.
■
Brander met EG markering conform de EEG Richtlijnen: EMC 89/336/EEG, Laagspanning 73/23/EEG,
Machines 98/37/EEG en Rendement 92/42/EEG.
Fig. 1
S7218
