4. BETRIEB
4.1 EINSTELLUNG DER BRENNERLEISTUNG
In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel,
die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der Heizkessels ausgeführt
werden, einschließlich Kontrolle der Konzentration von CO und CO
2
in den Abgasen, ihrer Temperatur und der
mittlenen Kesseltemperatur.
Entsprechend der gewünschten Kesselleistung werden Düse, Pumpendruck, Einstellung des Brennkopfes
und der Luftklappe gemäß folgender Tabelle bestimmt.
Die in der Tabelle verzeichneten Werte beziehen sich auf einen CEN-Heizkessel (Gemäß EN267), auf
12.5% CO
2
, auf Meereshöhe und eine Raum- und Heizöltemperatur von 20 °C.
4.2 EMPFOHLENE DÜSEN
Monarch Typ R
Delavan Typ W
(bis 3,00 GPH)
Delavan Typ B (über 3,00 GPH)
Steinen Typ SS - S; Danfoss Typ B - S

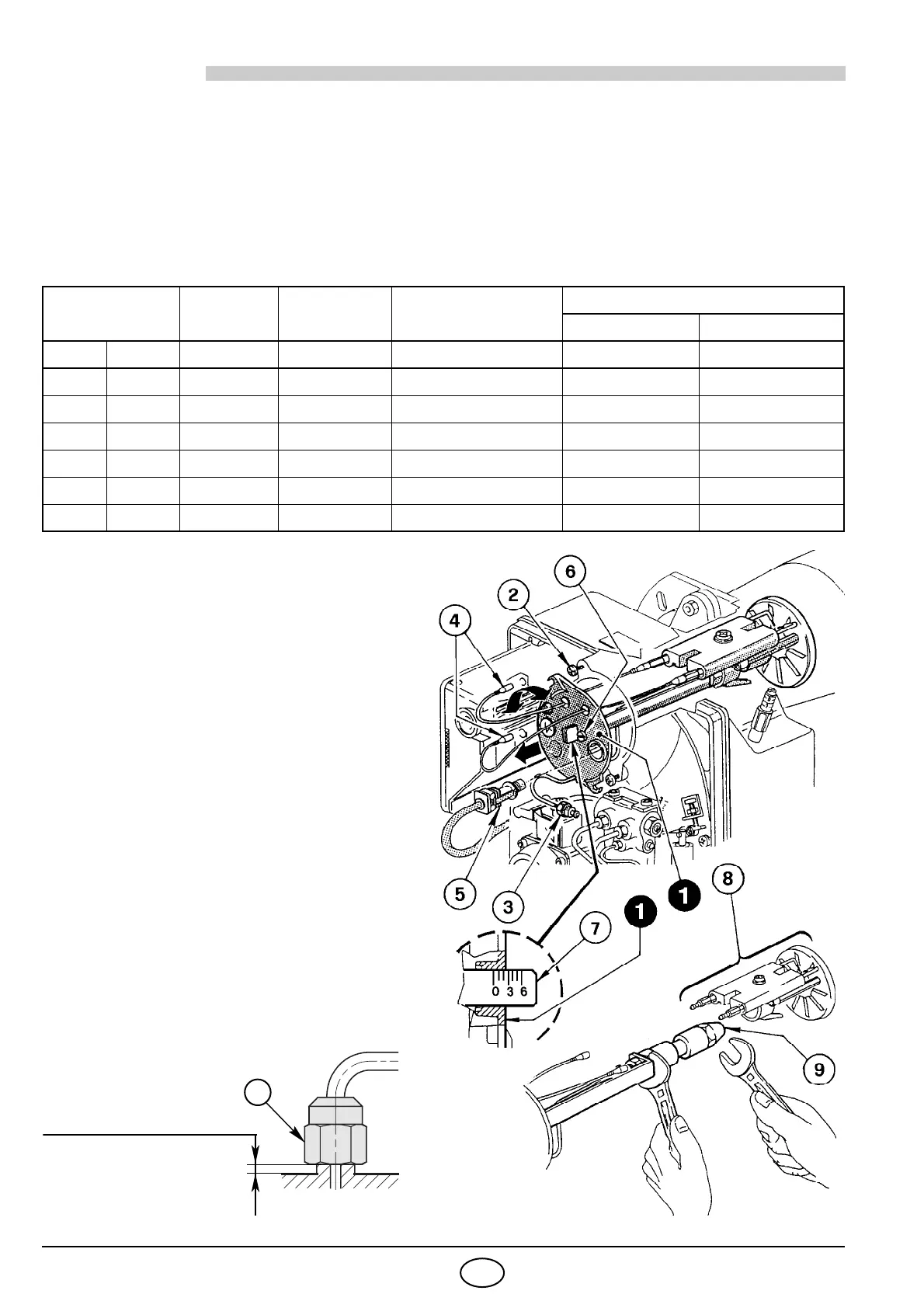

ZUR MONTAGE DER DÜSE WIE FOLGT VOR-
GEHEN (siehe Abb. 12)
➤ Den Düsenstock (1) herausnehmen, nachdem
vorher die Schrauben (2) gelockert, die Mutter (3)
gelöst, die Zündkabel (4) vom Steuergerät und
der Photowiderstand (5) abgenommen wurden.
➤ Die Zündkabel (4) von den Elektroden abneh-
men, den Stauscheibenhalter (8) vom
Düsenstock (1) herausnehmen, nachdem die
Schraube (3, Abb. 13, Seite 7) gelockert wurde.
➤ Die Düse (9) richtig anschrauben, wie in
Abb. 12 abgebildet.
ACHTUNG
Bei der Wiedermontage des Düsenstockes die
Mutter (3) anschrauben wie in Abbildung darge-
stellt.
Düse
Pumpen-
druck
Brenner-
Durchsatz
Brennkopf-
Einstellung
Luftklappeneinstellung
Kleine Flamme Grosse Flamme
GPH Winkel bar kg/h ± 4% Raste Raste Raste
2,50 60° 12 10,0 0 0,2 1,4
3,00 60° 12 12,0 1 0,4 2,1
3,50 60° 12 14,0 2,5 0,7 3,0
4,00 60° 12 16,1 4 0,9 3,5
4,50 60° 12 18,1 6 1,4 4,5
4,50 60° 14 19,5 6 1,4 6,0
S7219
Abb. 12
3
ANZIEHEN, OHNE BIS ZUM
ANSCHLAG AUSZUFAHREN
