Sideloader Multicharger (VBK0348)
Section A
Schritt A1
Vorhandene Slider Schrauben  entfernen. (Abb. A1).
Schritt A2
FollowMe-Blech  mit Senkkopfschrauben M5x30 ,
zwei Spacern 5x20x3  und vorhandenen Muttern  von
unten am Gepäckträger befestigen. Seitlich mit Schelle 
durch eine Senkkopfschraube M5x30 und eine Flanschmutter
M5 befestigen (Abb. A2).
Sideloader Multicharger (VBK0348)
Section A
Step A1
Remove existing slider screws . (Fig. A1).
Step A2
Fasten FollowMe sheet  to the carrier from below using
M5x30 countersunk screws , two 5x20x3 spacers  and
existing nuts . Fasten laterally with clamp  using a
countersunk screw M5x30 and a flange nut M5 (Fig. A2).
Spacer 5x20x3

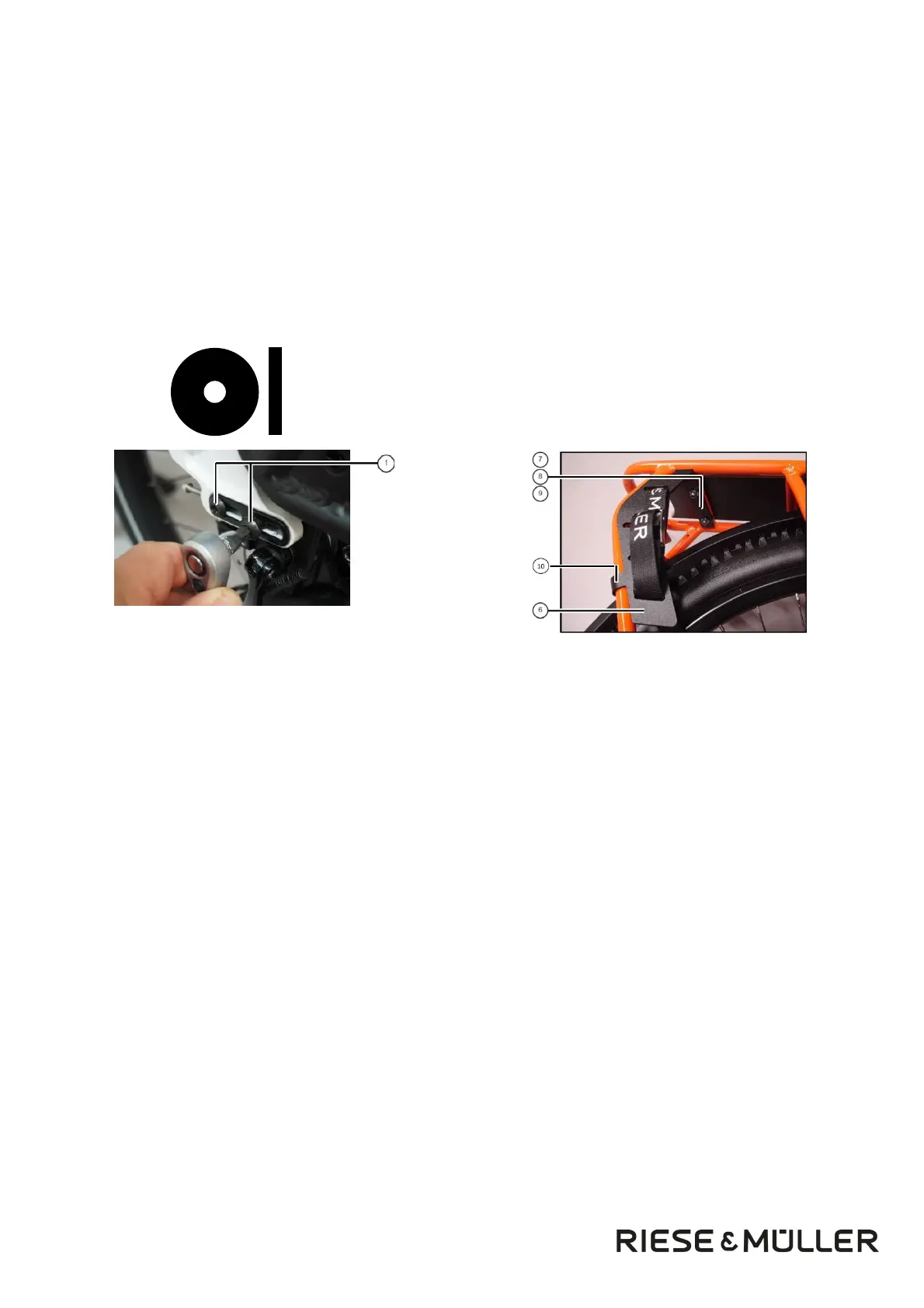

Abb. A1 / fig. A1
Abb. A2 / fig. A2
