Sideloader Multicharger (VBK0348)
Section C
Schritt C1
Nun die drei M6 Schrauben in der rechten Seite des
Sideloaders anziehen. Die Schrauben müssen so fest
angezogen werden, dass sich der Sideloader mit geöffnetem
Schnellspanner gerade so bewegen kann.
Schritt C2
Sideloader mit M8x30 Schrauben  und Unterlegscheiben
festschrauben (Abb. C1). Anzugsmoment: 18 Nm.
Bei Kettenschaltung: Hinterrad muss in hinterster Position
festgeschraubt werden.
Schritt C3
Sideloader links und rechts mit Senkkopfschrauben M5x30 ,
je zwei Spacern 6x15x5  und Flanschmuttern M5 
am
Gepäckträger festschrauben (Abb. C2). Anzugsmoment: 6 Nm.
Sideloader Multicharger (VBK0348)
Section C
Step C1
Now tighten the three M6 screws in the right side of the
sideloader. The screws must be tightened so that the
sideloader can just move with the quick release open.
Step C2
Tighten the sideloader with M8x30 screws and washers (Fig.
C1). Tightening torque: 18 Nm.
For Chain drive: Rear wheel must be positioned in the rearmost
position.
Step C3
Screw the sideloader to the carrier on the left and right using
M5x30 countersunk screws , two 6x15x5 spacers  and M5
flange nuts  (Fig. C2). Tightening torque: 6 Nm.
Spacer 6x15x5:

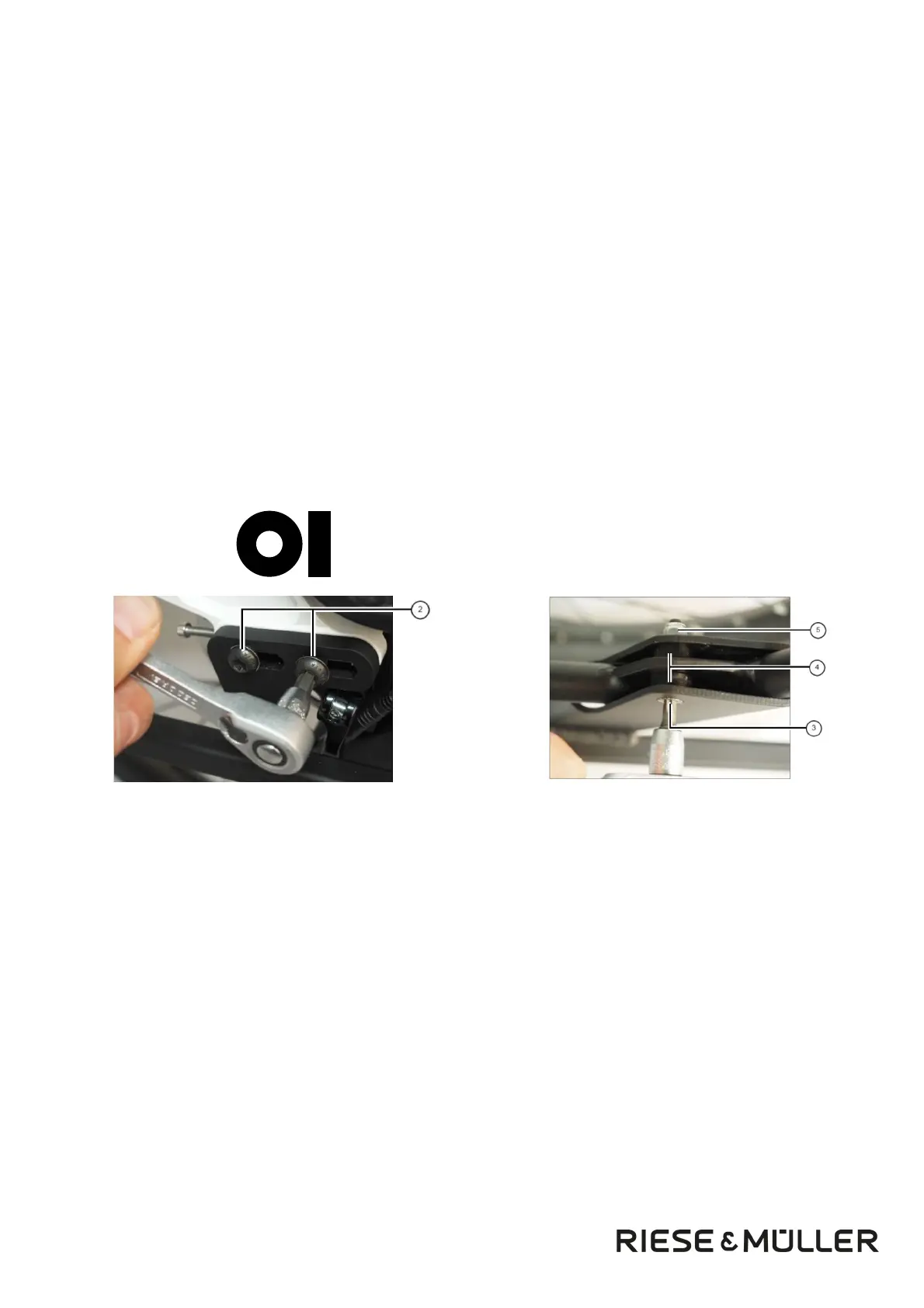

Abb. C1 / fig. C1
Abb. C2 / fig. C2
