6 DS8000-R 快速指南
中文

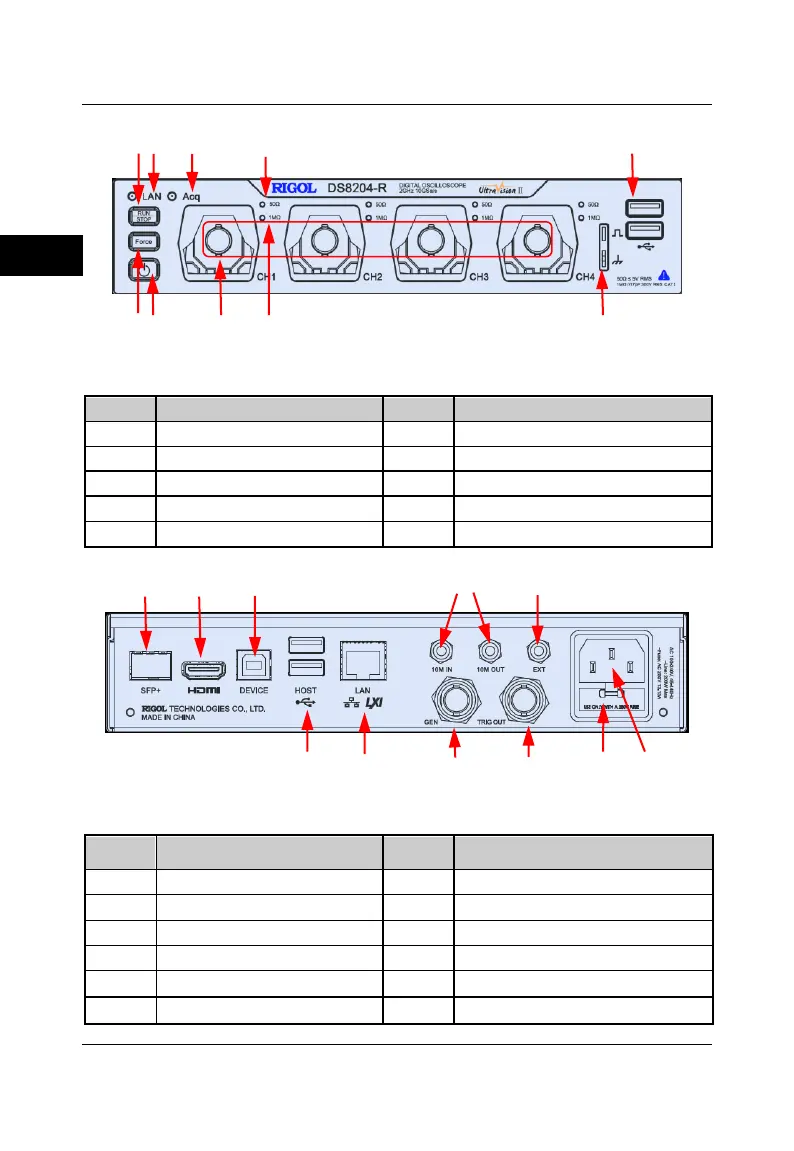

图 1 前面板
表 1 前面板说明
编号
说明
编号
说明
1
运行/停止控制键
2
LAN 接口指示灯
3
采样指示灯
4
模拟通道阻抗 50Ω 指示灯
5
USB HOST 接口
6
探头补偿信号输出端/接地端
7
模拟通道阻抗 1MΩ 指示灯
8
模拟通道输入
9
电源键
10
强制触发键
图 2 后面板
表 2 后面板说明
编号
说明
编号
说明
1
LAN 接口
2
USB HOST 接口
3
SFP+接口
4
HDMI 高清视频输出
5
USB DEVICE 接口
6
参考时钟
7
EXT 触发输入端
8
任意波形发生器输出端
9
触发输出与通过/失败
10
保险丝
11
AC 电源插孔
1 2 3 4 5
10 9 8 7 6
3 4 5 6 7
16 15 14
2 1 8 9 10 11
16 15 14
