DS8000-R 快速指南 7
中文

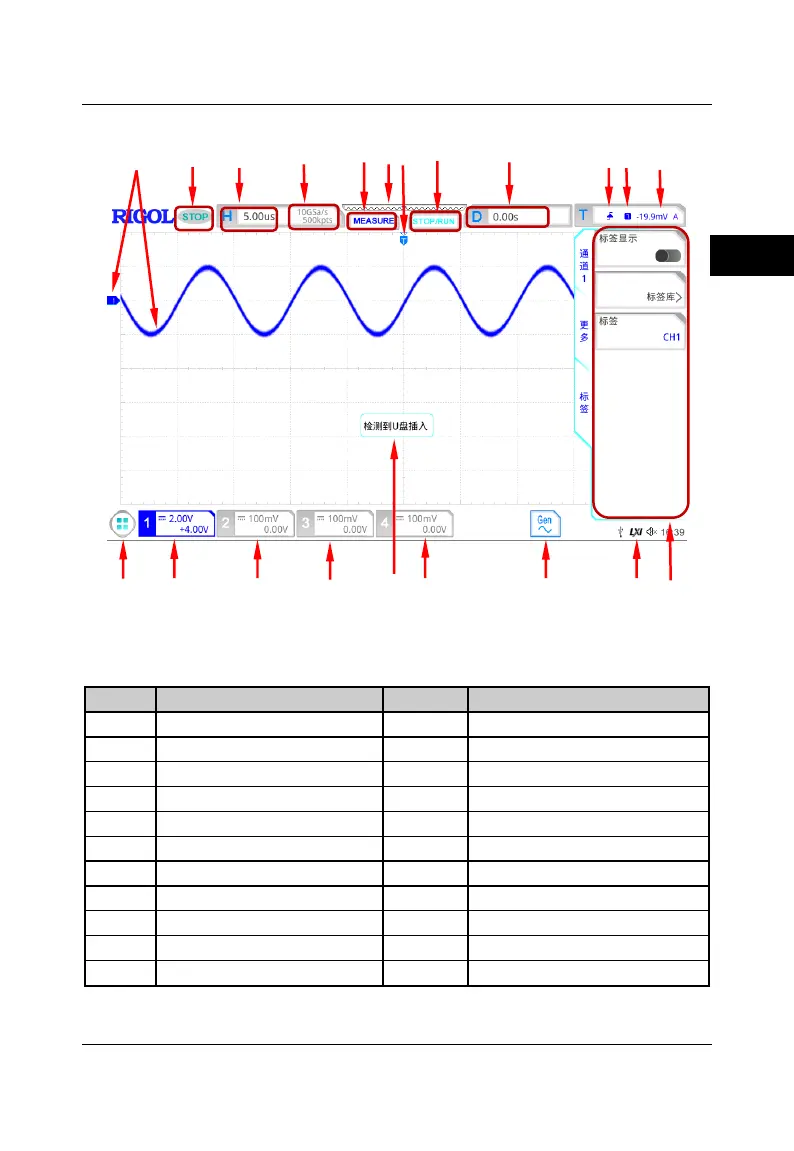

图 3 用户界面
表 3 用户界面标识
编号
说明
编号
说明
1
模拟通道标签/波形
12
触发电平
2
运行状态
13
操作菜单
3
水平时基
14
通知区域
4
采样率和存储深度
15
任意波发生器
5
自动测量标签
16
CH4 状态标签
6
波形存储器
17
消息框
7
触发位置
18
CH3 状态标签
8
运行/停止控制标识
19
CH2 状态标签
9
水平位移
20
CH1 状态标签
10
触发类型
21
功能导航
11
触发源
21 20 19 18 17 16 15 14 13
1 2 3 4 5 6 7 8 9 10 11 12
