Maintenance de la PrismPlus

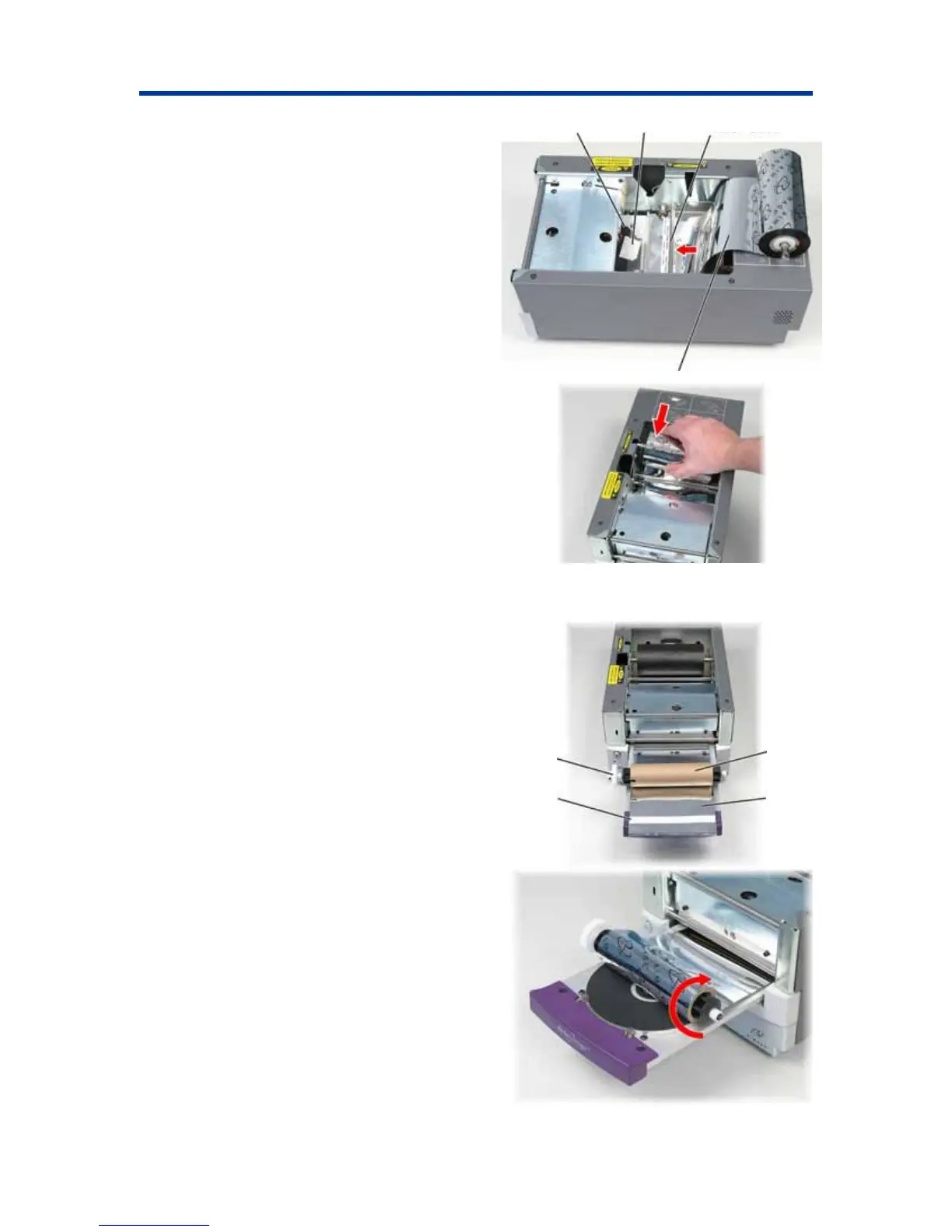

e. Fixez l'amorce du ruban à l'arrière du
plateau de l'imprimante comme illustré.
f. Montez le rouleau d'alimentation
comme illustré. Laissez du mou sur
l'amorce du ruban.
Plateau de
l
'
imprimante
Adhésif
Guide de ruban
g. Appuyez sur le bouton de commande
jusqu'à ce que le plateau de
l'imprimante sorte complètement. Le
ruban est enfilé vers l'avant de la
PrismPlus.
h. Retirez l'adhésif du plateau de
l'imprimante.
i. Retirez les bandes d'adhésifs se
trouvant sur l'amorce du ruban.
Amorce de ruban
3. Chargez le rouleau d'entraînement.
a. Placez la nouvelle partie centrale en
carton vide sur le rouleau
d'entraînement. Elle porte un cran pour
ne s'adapter que d'une seule manière.
b. Placez le rouleau d'entraînement sur
l'amorce du ruban comme illustré.
Partie centrale
en carton
Engrenage
- Important ! L'engrenage doit se
trouver du bon côté.
Bande
adhésive
Amorce de
ruban
c. Tirez l'amorce du ruban par-dessus la
partie centrale en carton et collez la
bande adhésive au carton de sorte que
les bords de l'amorce du ruban soient
alignés avec les bords du carton. La
flèche illustre la direction de
l'enroulement.
