Manuel pour la conversion des chaudières Rinnai de série I 17
2. Remplacement de l'orice
1. Conrmez que la pression de gaz à l'admission se situe entre les valeurs minimale et maximale requises.
2. Coupez le courant électrique à la chaudière.
3. Coupez le gaz à la chaudière en fermant le robinet du gaz.
4. Enlevez les quatre vis qui reennent le panneau avant de la chaudière.

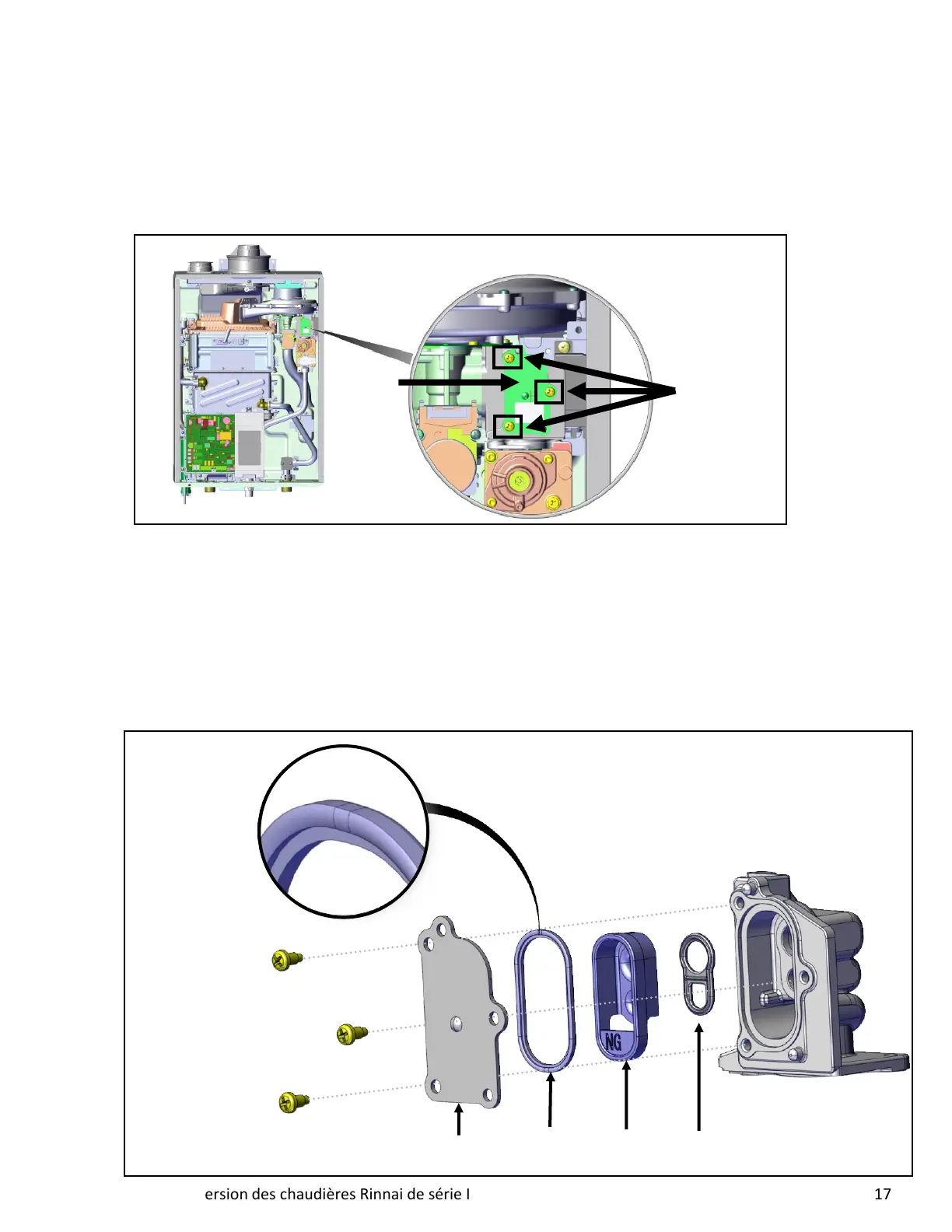

5. Situez le plateau de l'orice dans le haut du robinet de gaz (illustraon 1).
6. Enlevez les trois vis qui reennent le plateau de l'orice (illustraon 1).
7. Rerez l'orice en plasque de son carter (illustraon 2).
8. Installez les nouveaux joints intérieur et extérieur sur le nouvel orice (illlustraon 2).
9. Posez le nouvel orice dans le carter (le type de gaz est indiqué sur l'orice: rouge (propane), bleu (gaz naturel).
10. Assurez que les joints sont bien placés (côté rainure vers l'extérieur) (illustraon 2).
11. Réinstallez le plateau de l'orice à l'aide des trois vis pour le xer au robinet de gaz.
12. Remeez la chaudière sous tension et ouvrez le gaz. Vériez s'il y a des fuites de gaz.
13. Passez à la secon suivante (Réglage des paramètres).
Illustraon 1
Le côté rainure
DOIT faire face
vers l'extérieur
Plateau
Orice
Joint
extérieur
Joint
intérieur
Illustraon 2
Plateau
de
l'orice
Trois vis
