10 Montage-, Installations- und Bedienungsanleitung RITTAL Outdoor-Kühlgerät
4 Montage und Anschluss
4.5 Elektroinstallation durchführen
4.5.1 Bus-Anschluss
(nur in Verbindung von mehreren Geräten
untereinander mit Comfortcontroller)
Über die serielle Geräteschnittstelle X2 können Sie
beim Einsatz von mehreren Kühlgeräten mit dem
Bus-Kabel (Best.-Nr. SK 3124.100) bis zu 10 Kühl-
geräte miteinander verbinden.
Beachten Sie bei der Vernetzung folgendes:
– Zu verbindende Kühlgeräte spannungsfrei
schalten.
– Auf ausreichende elektrische Isolierung achten.
– Kabel nicht parallel zu Netzleitungen verlegen.
– Auf kurze Leitungswege achten.
4.5.2 Stromversorgung installieren
– Die Stromversorgung erfolgt über die 9-polige
Federleiste. Vervollständigen Sie die Elektroinstal-
lation anhand des Elektro-Schaltplans (siehe
Abb. 6 und 7).
– Wenn Sie Systemmeldungen des Kühlgerätes
über das Systemmelderelais auswerten möchten,
dann schließen Sie zusätzlich eine entsprechende
Niederspannungsleitung an die Anschlussklem-
men 3 – 5 an.

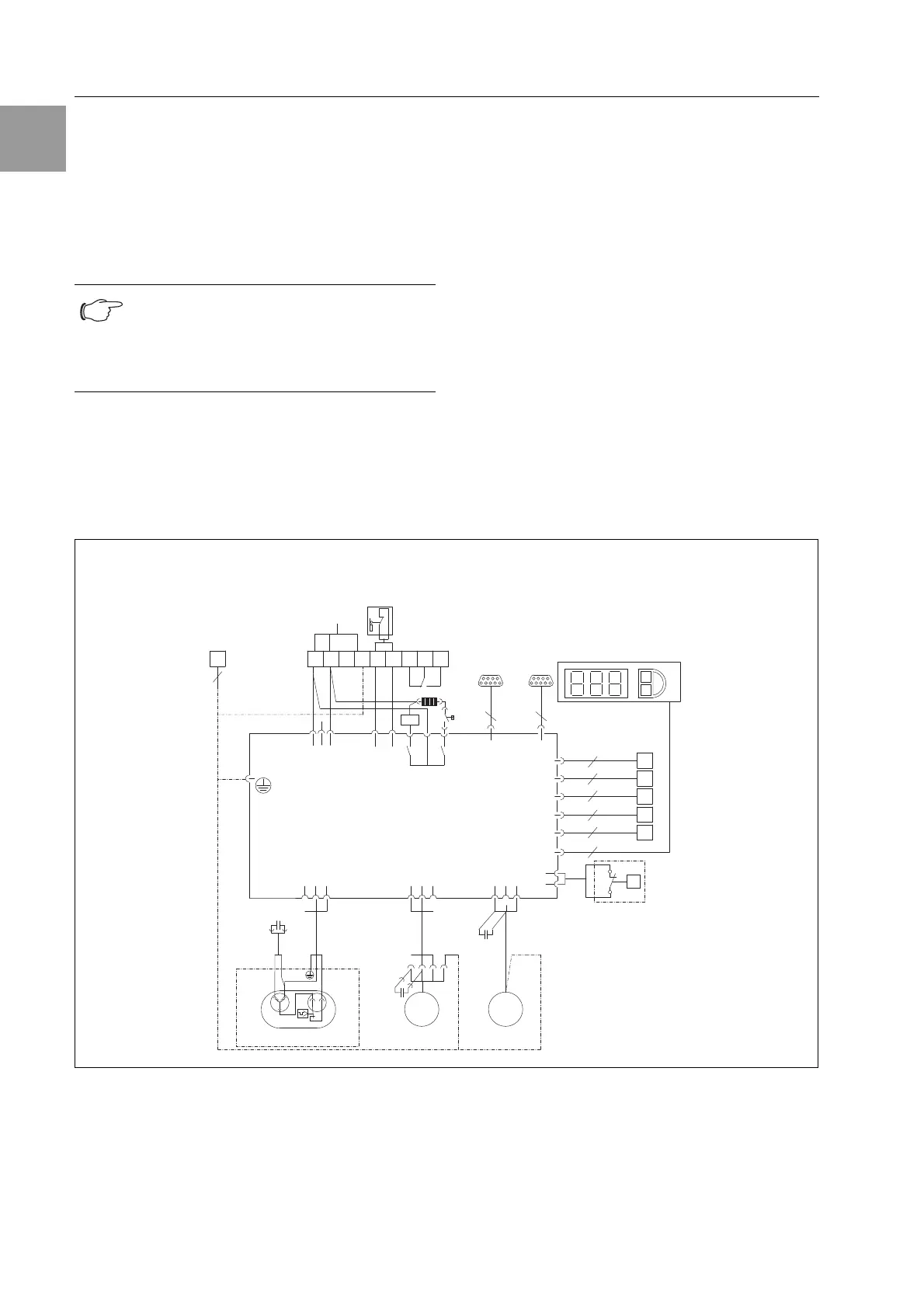

Abb. 6: Elektro-Schaltplan Nr. 1
Hinweis:
Bei den elektrischen Signalen an der
Schnittstelle X2 handelt es sich um
Kleinspannungen (nicht um Sicherheits-
kleinspannungen nach EN 60 335-1).
22 21
X1
A1
L1
L2
N
PE
1
23
4
5
11
12 14
38
Hz
TB
S1
Mains
L
123
12
3
21
N
PE
PE
6
Power
S1 K2
K3
K3
K1
MS1 Serial
X2 X3
A2
Kx
M2
1
2
3
M1
M1
1
2
3
M4
1
2
3
2
1
F2
F3
C
S
R
F2
B1
B2
B3
B4
B5
P
NTC_I
NTC_E
NTC_C
NTC_A
Level
Te rm
C2
C1
C4
M2 M4
1~
MM
1~
CS 9761.212, CS 9762.212
2
2
2
2
2
4
