10 Ersatzteilverzeichnis
Montage-, Installations- und Bedienungsanleitung RITTAL Outdoor-Kühlgerät 21
10 Ersatzteilverzeichnis

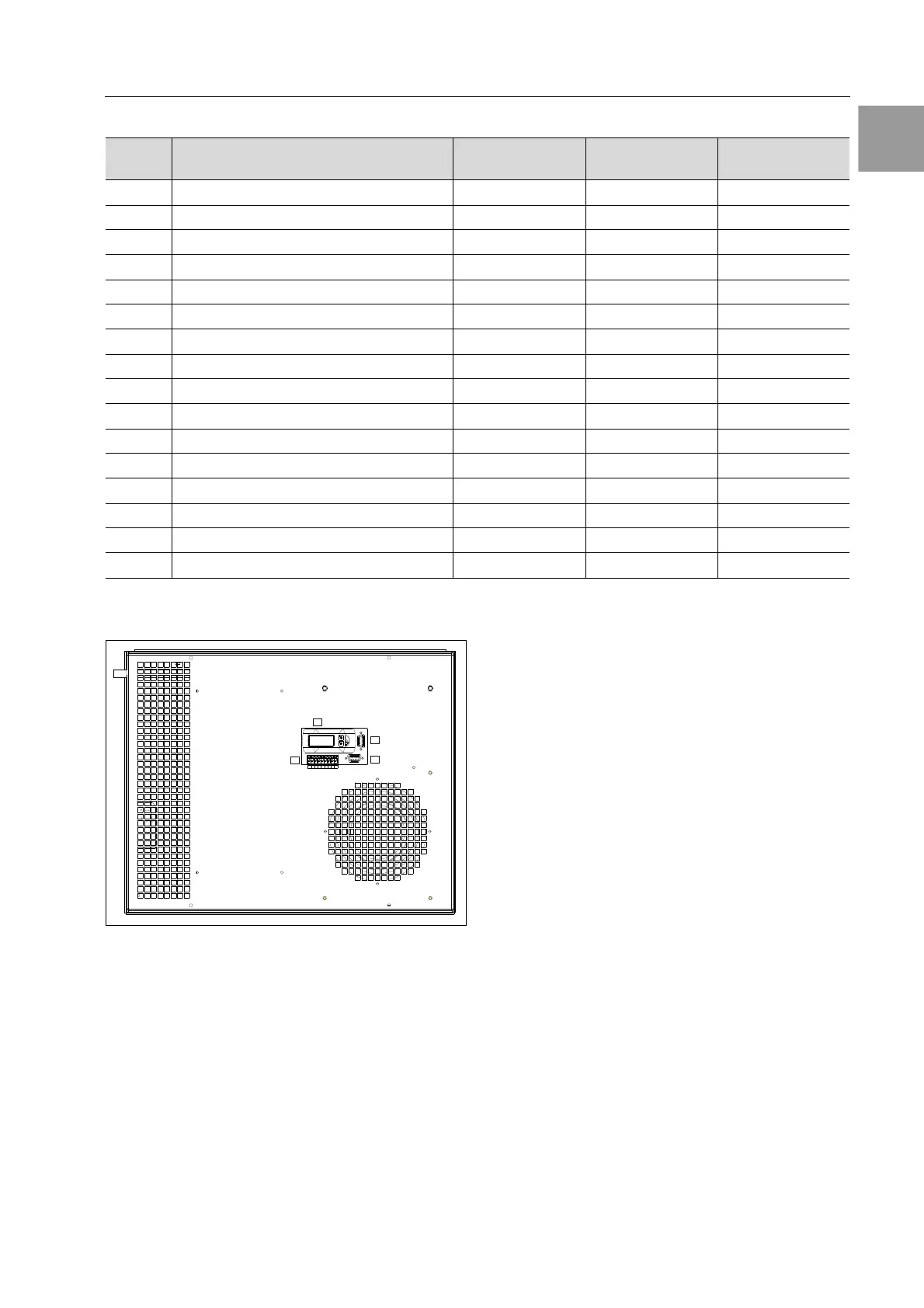

Tab. 6: Ersatzteilverzeichnis
Abb. 11: CS 9762.212 Steckerfeld
Bezeichnung 9761.212
RITTAL ID
9762.212
RITTAL ID
9768.152
RITTAL ID
1 Innenkreislüfter 234888 243128 234888
2 Außenkreislüfter 234888 243127 255245
3 Federleiste, 9-polig 256972 256972 256972
4 Temperaturfühler T
i
259215 318899 259215
5 Temperaturfühler T
ver
259220 259220 259220
6 Platine 325022 325022 325022
7 Rohrheizkörper 234435 234435 234435
8 Temperaturregler (für Heizung) 234426 234426 234426
9 Kompressor 232841 225955 219822
10 Filtertrockner 219016 219016 219016
11 Expansionsventil 222762 219018 219017
12 Hochdruckschalter 223667 232426 237447
13 Verdampfer 236206 243143 248266
14 Verflüssiger 236205 243144 248265
15 Koppelrelais 309763 325243 309763
16 Display vom Bedienelement 315939 315939 315939
X1
X2
A2
X3
L2
N
L1 PE 1 2 3 4 5
.
.
