11 Anhang:
Geräte- und Ausschnittsmaße
CS Outdoor-Kühlgeräte werden in aller Regel direkt
montiert in CS Outdoor-Gehäusen ausgeliefert.
Wenn Gehäuse in Eigenleistung bearbeitet werden,
gelten die Ausschnittmaße, siehe Anhang.
Eine Adaptierung mit nicht von RITTAL gelie-
ferten Outdoor-Gehäusen bzw. der Einsatz an
einwandigen Outdoor-Gehäusen ist nur nach
Rücksprache möglich.
11.1 Maße für Anbau

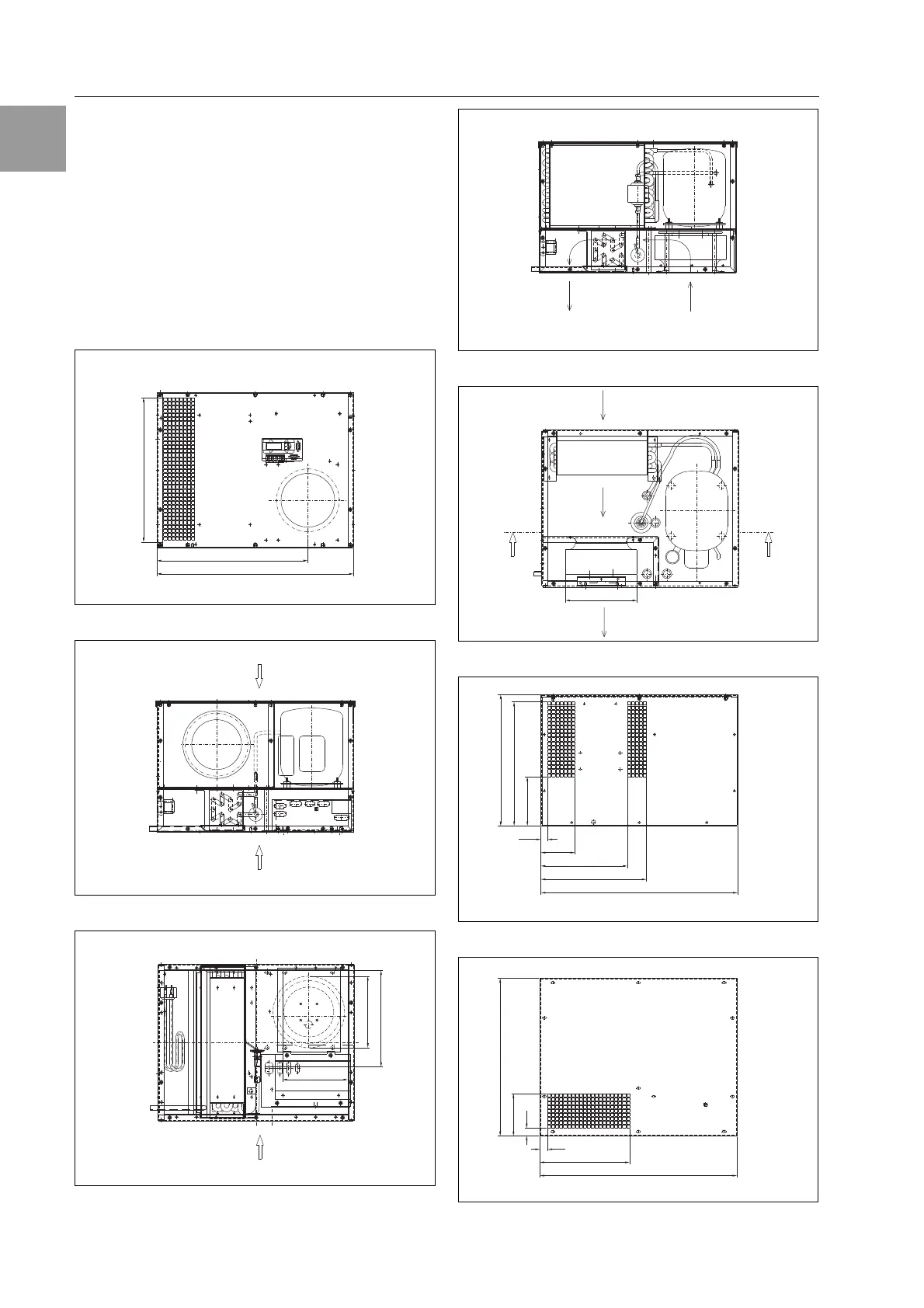

Abb. 12: CS 9762.212, Ansicht A
Abb. 13: CS 9762.212, Frontansicht ohne Vorderwand
Abb. 14: CS 9762.212, Draufsicht ohne Deckel und ohne
Zwischenboden
Abb. 15: CS 9762.212, Schnitt A – A
Abb. 16: CS 9762.212, Draufsicht ohne Deckel
Abb. 17: CS 9762.212, Ansicht C
Abb. 18: CS 9762.212, Ansicht B
495
380
363
X1
X2
A2
X3
L2
N
L1 PE 1 2 3 4 5
F
C
A
B
Typ 3
Typ 4
Typ 2
Typ 3
Typ 3
Typ 3
180
C
240
165
Luftrichtung
Innenkreis
180
A A
Luftrichtung
Außenkreis
495
124
17.5
85.5
217.5
265.5
312
330
501
401
228
20
20
108
