83
Schranksystem VX IT / VX IT enclosure system / Baies VX IT
6. Installation
6. Installation
6. Installation
6.3 Anbindungspunkte, Schutzerdung, Stellungnahme zur
elektrischen Sicherheit, Zubehör-Kits für die Schutzerdung
6.3 Connection points, protective earthing, electrical safety,
accessory kits for protective earthing
6.3 Points de connexion, protection par mise à la masse,
avis pour la sécurité électrique, kits d’accessoires
pour la protection par mise à la masse
Potenzialausgleich-Set Plus für VX IT
Für eine verbesserte EMV.
Vorteile:
◾ Anbindung aller Gehäusebestandteile über
Flachband-Erder an eine zentrale, vertikale
Potenzialausgleichsschiene (Gestellpotenzi-
alausgleichsschiene, rack bonding busbar,
RBB) über das Rahmengerüst als zentralen
Sammelpunkt
◾ Zentraler Erdungspunkt am Gehäuserahmen
zum einfachen Anbinden des Gehäuses an
das Erdungs-/Potenzialausgleich-Netzwerk
(Gestellpotenzialausgleichsleiter, rack bon-
ding conductor, RBC-Anschlusspunkt)
Anwendung:
◾ Sicherstellen eines durchgängigen Potenzial-
ausgleichs bzw. einer Funktionserdung
◾ Verbesserte Schutzwirkung gemäß
DIN EN 50 310 gegenüber hochfrequenter
Störstrahlung
Funktionsweise:
◾ Zentrale Potenzialausgleichsschiene zum
zentralen Potenzialausgleich aller gehäuse-
seitigen Ausbauten sowie der Einbau-
komponenten, wenn diese über einen
Anschlusspunkt zum Potenzialausgleich
verfügen
Lieferumfang:
◾ 6 Flachband-Erder (M8), 16 mm²,
für Dach, Türen, Seitenwände, Potenzial-
ausgleichsschiene
◾ Potenzialausgleichsschiene als zentraler
Erdungspunkt für die Schrankhöhe
1800 – 2200 mm
◾ Inkl. Befestigungsmaterial
Hinweis:
Wurde eine Risikobeurteilung der Endanwen-
dung durch eine Elektrofachkraft durchgeführt
und kein erweitertes Risikopotenzial ermittelt,
so sind keine zusätzlichen Maßnahmen zur
Durchführung einer Schutzerdung erforderlich.
Montagehinweis:
◾ Die spezifi schen Anschlussleitungen
zwischen Einbaukomponente und Poten-
zialausgleichsschiene sind anwenderseitig
bereitzustellen
Potenzialausgleich-Set für VX IT
Zentraler Erdungspunkt am Gehäuserahmen
zum einfachen Anbinden des Gehäuses an
das Erdungs-/Potenzialausgleich-Netzwerk
(RBC-Anschlusspunkt)
Anwendung:
◾ Zur Herstellung eines durchgehenden,
zentralen Potenzialausgleichs unter allen
verbauten Komponenten bzw. zur Sicher-
stellung einer vorhandenen Funktionserdung
nach DIN EN 50 310
Funktionsweise:
◾ Kontaktierung aller Flachteile mit dem
Gehäuserahmen als zentralen Erdungspunkt
in Verbindung mit einer Kontaktierung aller
Einbaukomponenten auf das gleiche Poten-
zial über eine kontaktierende Befestigung
oder mittels separatem Erdungsband
Lieferumfang:
◾ 7 Erdungsbänder, 4 mm², für Dach, Türen
und optionale Seitenwände
◾ Zentraler Erdungspunkt
◾ Inkl. Befestigungsmaterial
Hinweis:
Wurde eine Risikobeurteilung der Endanwen-
dung durch eine Elektrofachkraft durchgeführt
und kein erweitertes Risikopotenzial ermittelt,
so sind keine zusätzlichen Maßnahmen zur
Durchführung einer Schutzerdung erforderlich.

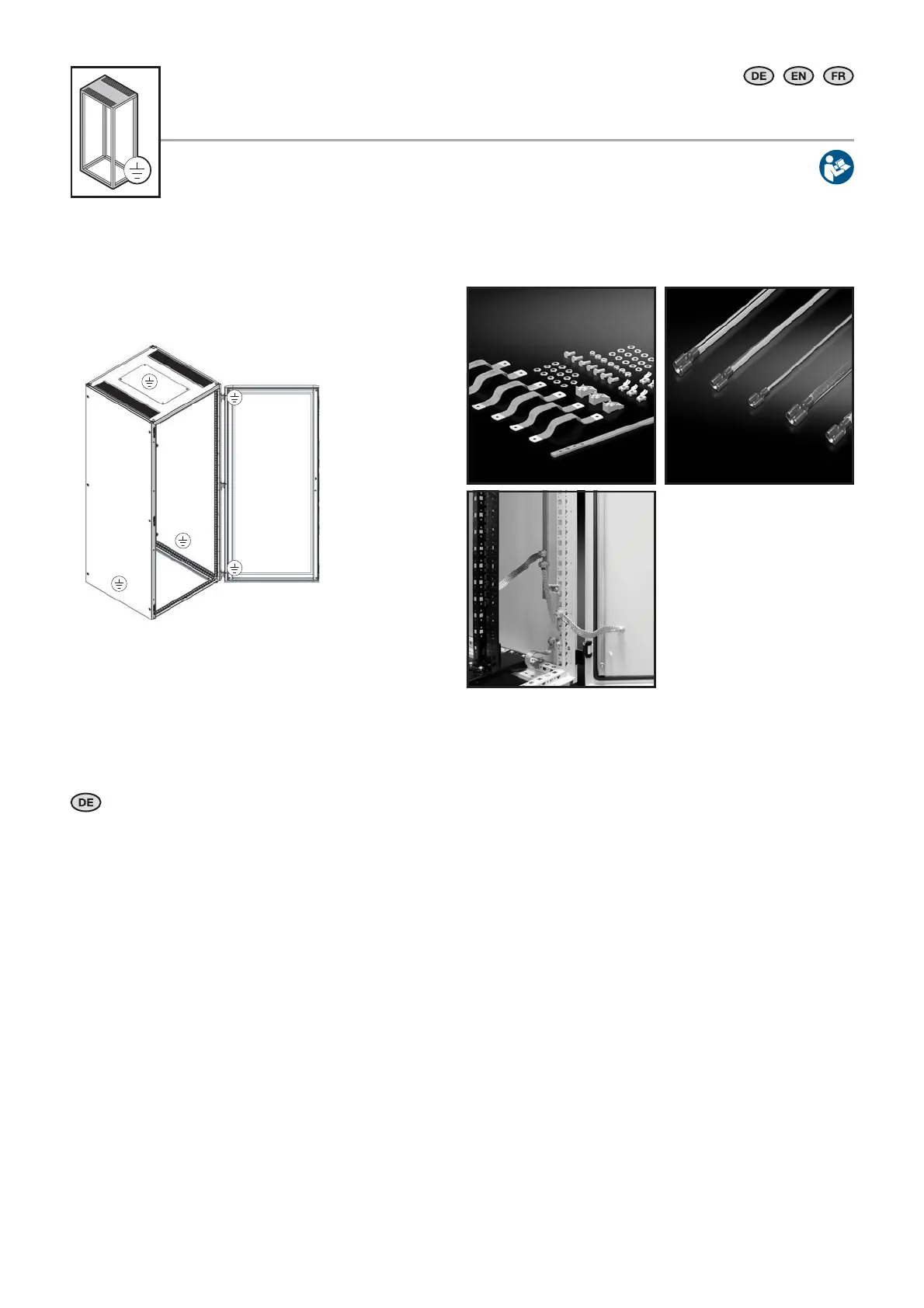

Potenzialausgleich-Set Basis-Kit
Potential equalisation kit,
Basic version
Kit d’équipotentialité kit de base
Potenzialausgleich-Set Plus
Potential equalisation kit,
Plus version
Kit d’équipotentialité Plus
