4. Montage und Aufstellung
4. Assembly and siting
4. Montage et implantation
TX30
A
Zusätzlich wird benötigt / Also required / Accessoires indispensables :
Bezeichnung
Description
Désignation
St. / pc(s). / p.
Best.-Nr.
Model No.
Référence
Käfi gmutter M6
Capitve nut M6
Écrou cage M6
8 8800.340
Schrauben M6
Screws M6
Vis M6
8 2504.500
M
A
= 5 Nm
F
F F
F
F
F

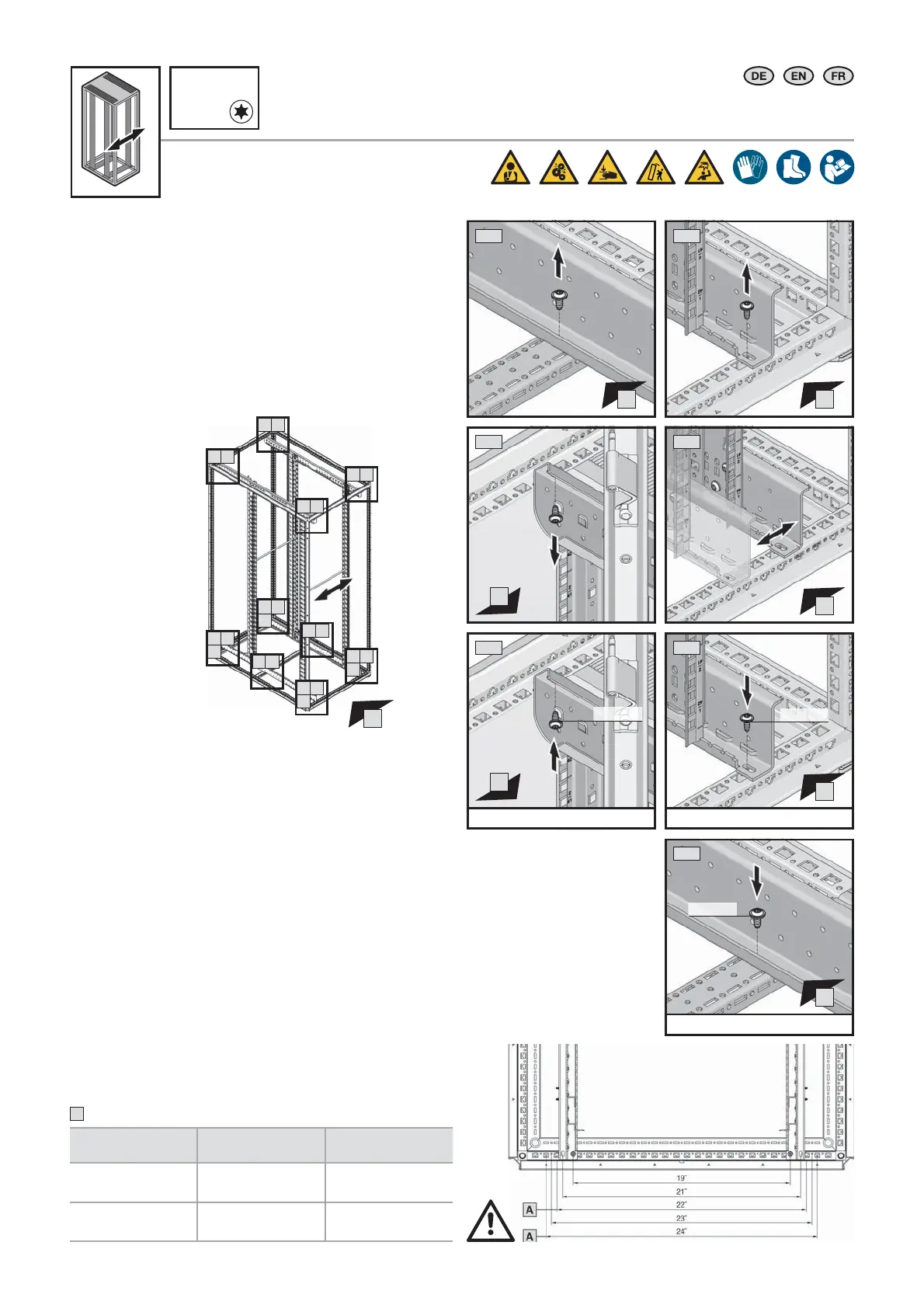

4.3.8 Aufstellung vorbereiten
4.3.8 Preparing for installation
4.3.8 Préparer la mise en place
Breitenverstellung der 19˝-Ebene,
Rackbreite 800 mm, Racktiefe 1000/1200 mm
Width adjustment of the 482.6 mm (19˝) level,
rack width 800 mm, rack depth 1000/1200 mm
Réglage en largeur du plan 19˝,
largeur de baie 800 mm, profondeur de baie 1000/1200 mm
Profi lschienen system
standard
Mounting angle
system, standard
Montants « standard »
1)
Nur bei Schranktiefe 1200 mm
1)
Only for 1200 mm deep enclo-
sures
1)
Seulement pour baies de
1200 mm de profondeur
F
F
6
6
6
6
